Zpráva o inspekci fotovoltaické elektrárny

FVE na louce

Evidenční číslo zprávy: 21581 Podle: IEC TS 62446-3
Datum a čas kontroly: sobota 29. 7. 2023 16.17 Vytvoření reportu: středa 9. 8. 2023 0.00
Objekt inspekce: FVE na louce
Adresa: Louková 1 GPS souřadnice: 49.4197989, 17.7172499

CERTIFIKACE DIAGNOSTIKY FVS DRONOVOU TERMOGRAFIÍ č. 2025/005/002 z 23.5.2025.

Zpráva o inspekci fotovoltaické elektrárny splňuje materiálové, technické, personální a softwarové provedení kvalitativního výstupu pro hledání chyb modulů a článků dronovou termografií fotovoltaických systémů podle IEC TS 62446-3 a její použití prošlo úspěšně nezávislým ověřením bez výhrady.

Majitel objektu
Název firmy/Jméno
Demo projekt 		IČO/Datum narození
Demo projekt
Objednatel
Název
DroneTech s.r.o. 		Telefon
+420 724 302 040
Kontaktní osoba
Ing. Ondřej Staněk 		E-mail
stanek@dronetech.cz
Zpracovatel inspekce
Název
DroneTech s.r.o. 		Telefon
+420 724 302 040
Technik
Ing. Ondřej Staněk 		E-mail
stanek@dronetech.cz
Elektrárna
Výkon
1.5 MWdc 		Střídače
SMC 10000TL, SMC 7000TL, SMC 11000TL, SMC 9000TL
Moduly (Počet: 8 712)
Canadian Solar Canadian Solar CS6P-230 230W, Canadian Solar CS-6P-220 220W, Placeholder Placeholder 315W, Schuco SPV 170 SME-1 170W 		Konstrukce
pozemní instalace
Technologie modulů
Crystalline 		Rozložení modulů
16 a 14 modulů - viz. zadávací dokumentace
Sběr dat
Název
DroneTech s.r.o. 		Pilot
Ing. Ondřej Staněk
UAS
Matrice 30T 		Kamera
M30T
Počasí
Vlhkost
52 % 		Teplota
27° C
Rychlost větru
4 m/s 		Intenzita slunečního záření
950 W/m2
Oblačnost
Polojasno
Inspekce
Typ inspekce
VÝCHOZÍ PRAVIDELNÁ MIMOŘÁDNÁ

Celkový posudek
h
Kč/kWh

Na panelech kontrolované fotovoltaické elektrárny byly nalezeny následující anomálie v celkovém počtu 295 na 355 modulech.
Celková odhadovaná roční ztráta výkonu je 39 430,00 kWh.

Název anomálie Anomálie *(1) Moduly *(2) Odhad ztráty výkonu (kW) *(3) Odhad ztráty výkonu (%) *(4) Odhad roční ztráty výkonu (kWh) *(5) Odhad roční finanční ztráty (Kč) *(6)

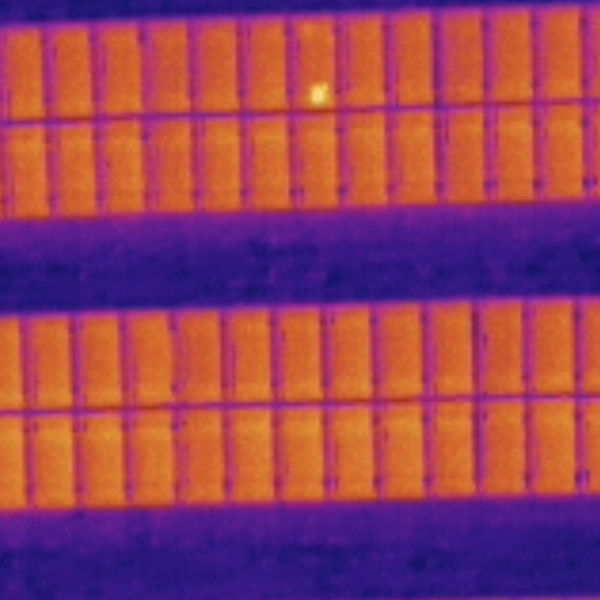

Přehřátí buňky - vysoké
(Cell High) 		10 10 0,63 kW 0,04 % 630,00 kWh 8 889,16 Kč
Přehřátí buňky - nízké
(Cell Low) 		72 72 4,58 kW 0,25 % 4 580,00 kWh 64 136,94 Kč
Přehřátí buňky - střední
(Cell Medium) 		28 28 1,67 kW 0,09 % 1 670,00 kWh 23 354,38 Kč
Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		33 33 3,23 kW 0,18 % 3 230,00 kWh 45 185,00 Kč

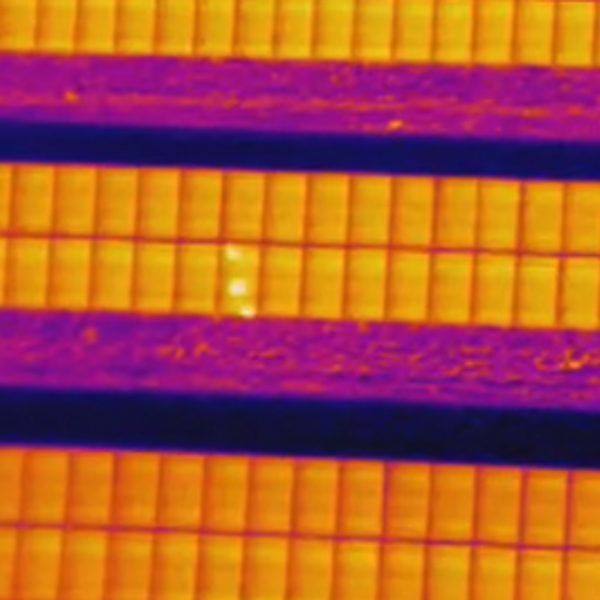

Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		40 40 4,30 kW 0,24 % 4 300,00 kWh 60 200,00 Kč
Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		31 31 2,95 kW 0,16 % 2 950,00 kWh 41 300,00 Kč
Praskání
(Cracking) 		4 4 0,68 kW 0,04 % 680,00 kWh 9 520,00 Kč
Dioda
(Diode) 		29 29 2,29 kW 0,13 % 2 290,00 kWh 32 126,78 Kč
Dioda - vícenásobná
(Diode Multi) 		5 5 0,76 kW 0,04 % 760,00 kWh 10 640,00 Kč
Vnitřní zkrat – vysoká teplota
(Internal Short Circuit High) 		4 4 0,24 kW 0,01 % 240,00 kWh 3 418,80 Kč
Vnitřní zkrat – nízká teplota
(Internal Short Circuit Low) 		5 5 0,38 kW 0,02 % 380,00 kWh 5 266,80 Kč

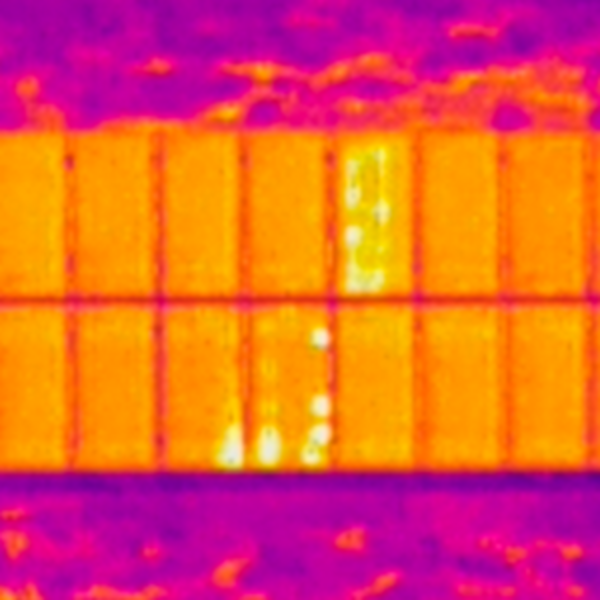

Vnitřní zkrat – střední teplota
(Internal Short Circuit Medium) 		4 4 0,37 kW 0,02 % 370,00 kWh 5 151,30 Kč
Modul
(Module) 		6 6 1,49 kW 0,08 % 1 490,00 kWh 20 860,00 Kč
Fyzická překážka
(Physical Obstruction) 		1 1 0,06 kW 0,00 % 60,00 kWh 785,40 Kč
Řetězec
(String) 		4 64 14,72 kW 0,82 % 14 720,00 kWh 206 080,00 Kč
Vegetace
(Vegetation) 		19 19 1,08 kW 0,06 % 1 080,00 kWh 15 071,84 Kč
Celkem 295 355 39,43 kW 2,18 % 39 430,00 kWh 551 986,40 Kč

*(1) Anomálie: Počet výskytů daného typu anomálie.
*(2) Moduly: Počet modulů dotčených daným typem anomálie.
*(3) Odhad ztráty výkonu (kW): Odhad ztráty výkonu je definován násobkem počtu zasažených modulů, špičkového výkonu elektrárny (STC) a faktoru ovlivnění výkonu danou anomálií (na škále 0 – 1).
*(4) Odhad ztráty výkonu (%): Odhad ztráty výkonu je definován jako podíl ztráty vůči celkového výkonu elektrárny a je vyjádřen v procentech.
*(5) Odhad roční ztráty výkonu (kWh): Odhadovaná roční ztráta výkonu v kilowatthodinách je vypočten jako ztráta výkonu násobená počtem slunečních hodin za rok.
*(6) Odhad roční finanční ztráty (Kč): Odhadovaná roční finanční ztráta je vypočtena na základě roční ztráty výkonu v kilowatt hodinách násobených cenou za kilowatt hodinu. Cena za kilowatt hodinu je stanovena na základě výkupní ceny deklarované zákazníkem pro účely tohoto výpočtu.

Pro více informací o jednotlivých typech anomálií prosím pokračujte na konec dokumentu.

Mapa anomálií

Přepnout na interaktivní mapu

Lokalizace anomálií

Otevřít v novém okně

Rozpis anomálií

CSV XLSX PDF

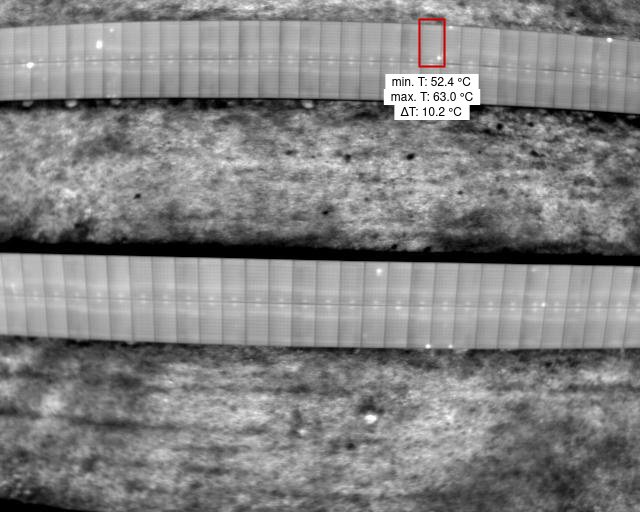

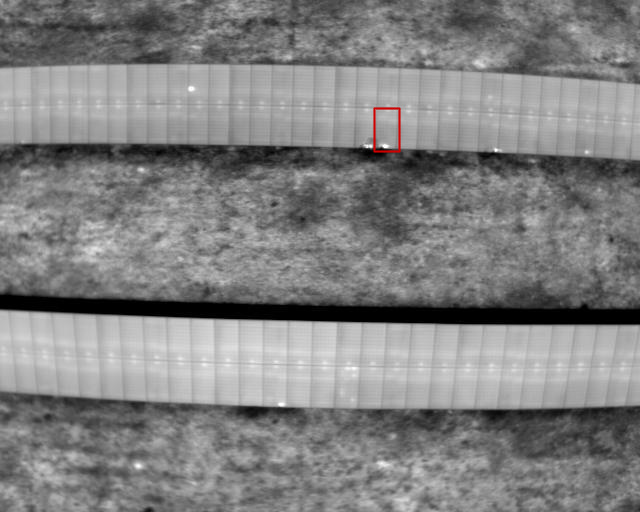

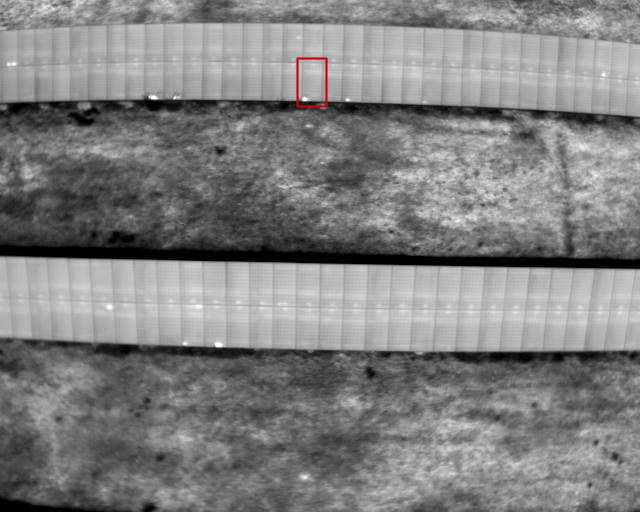

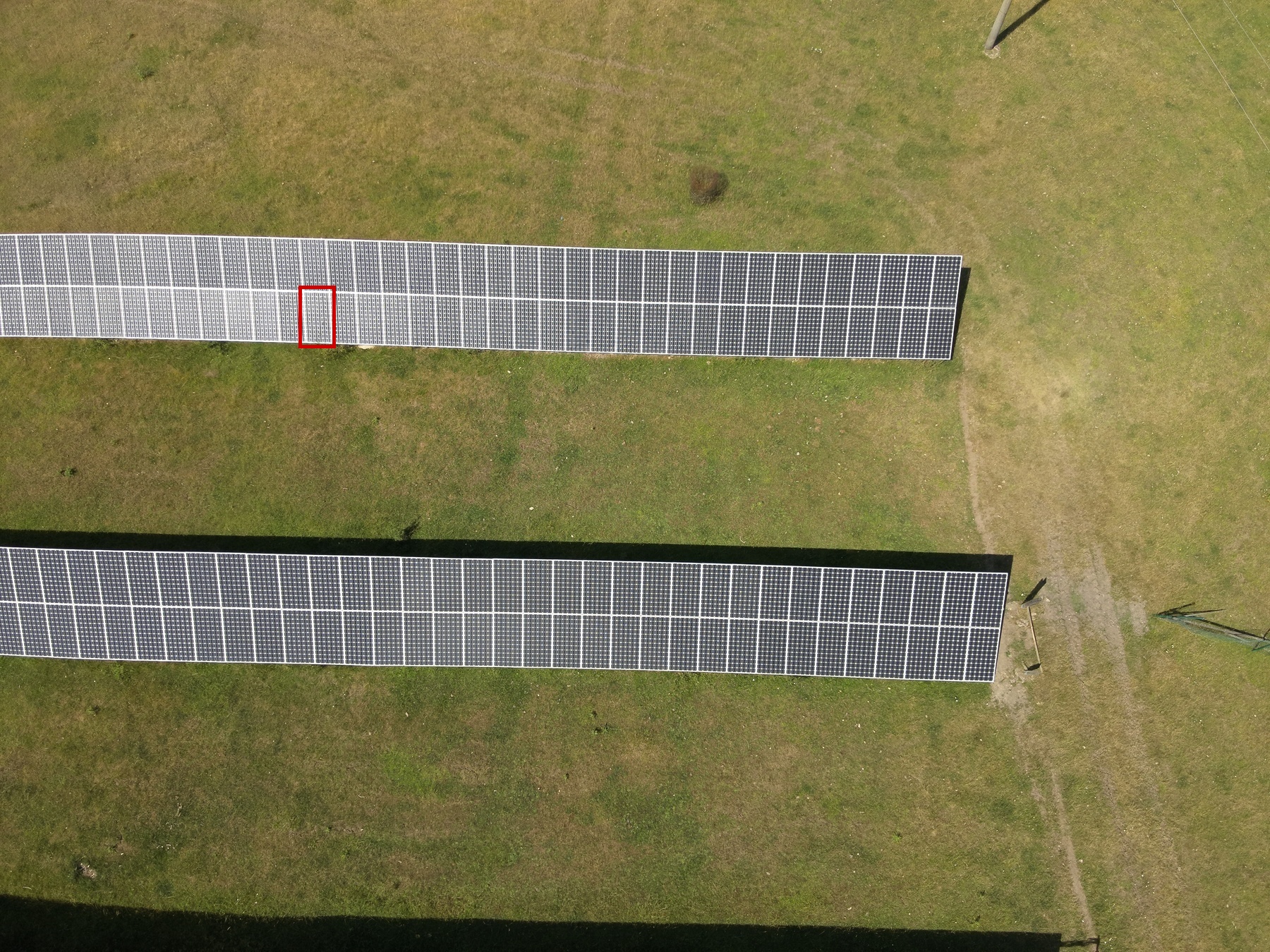

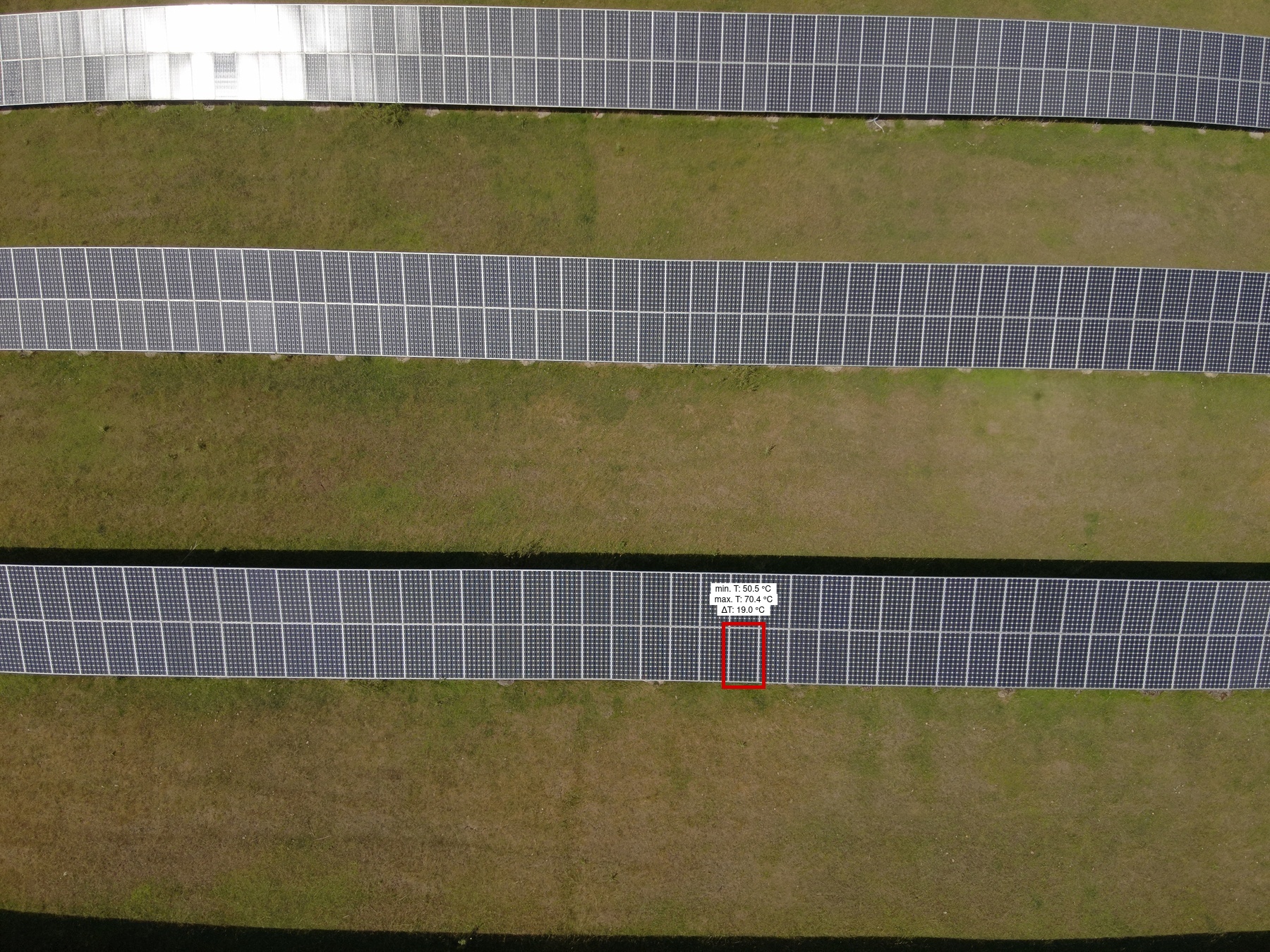

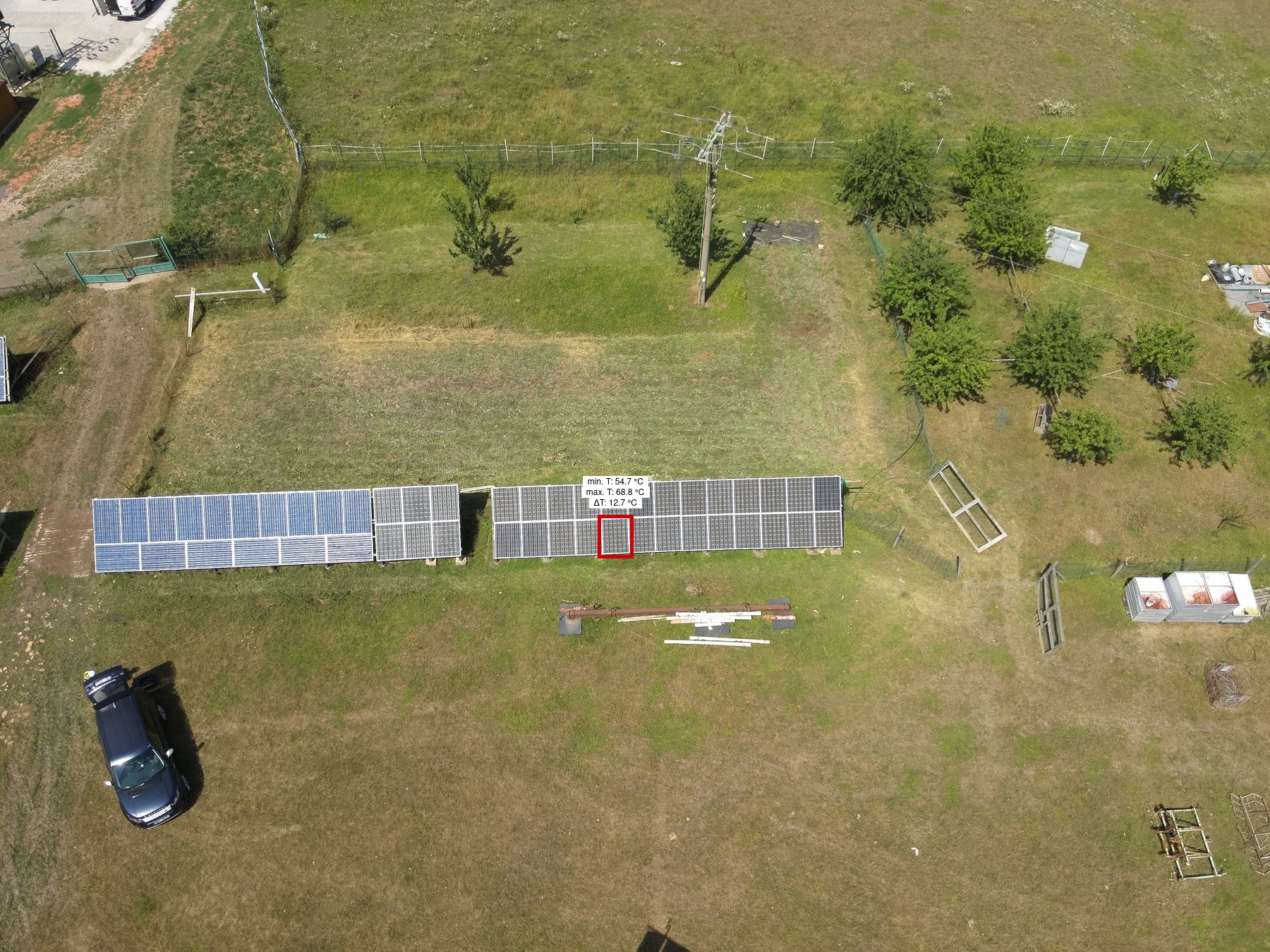

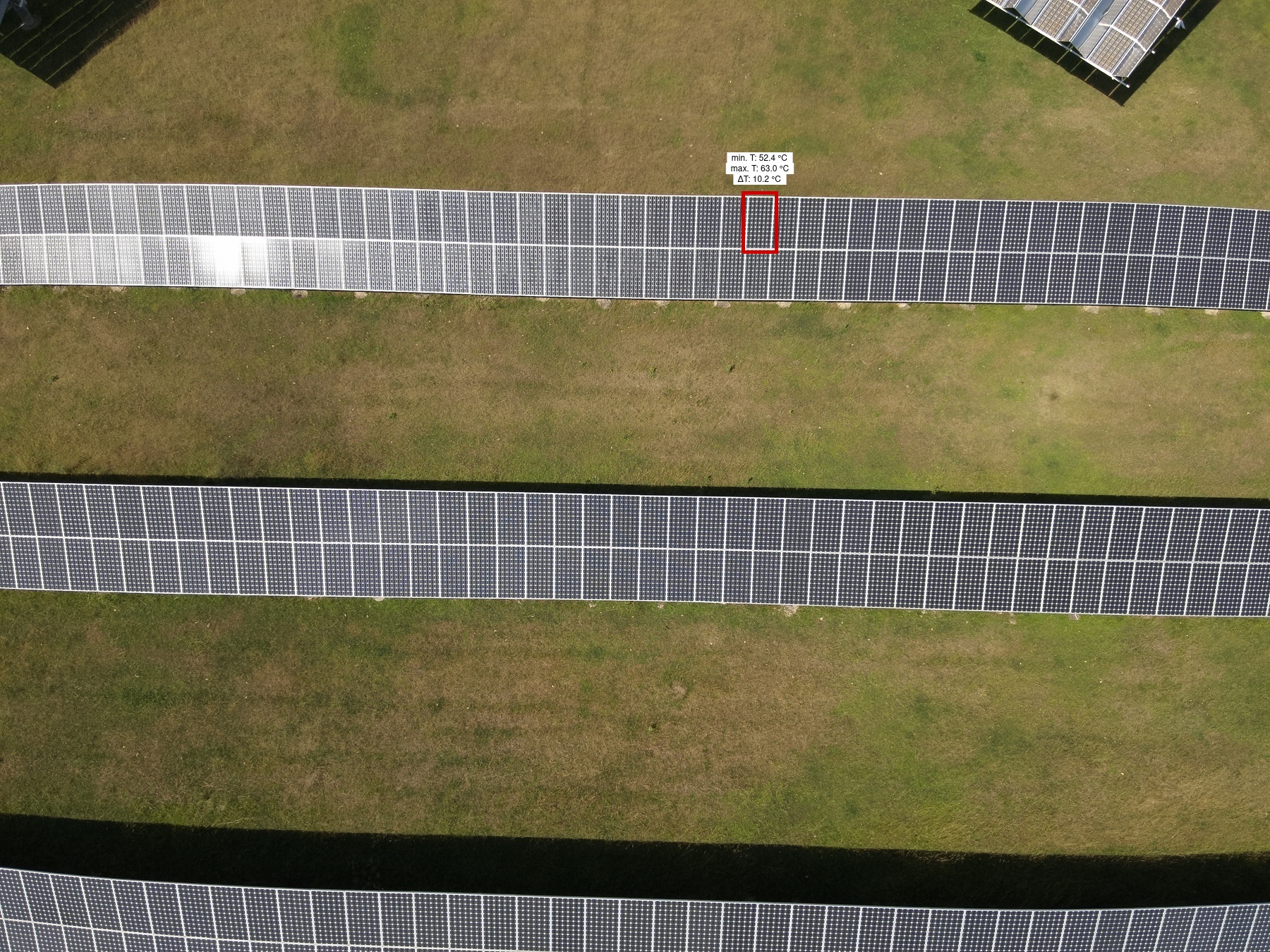

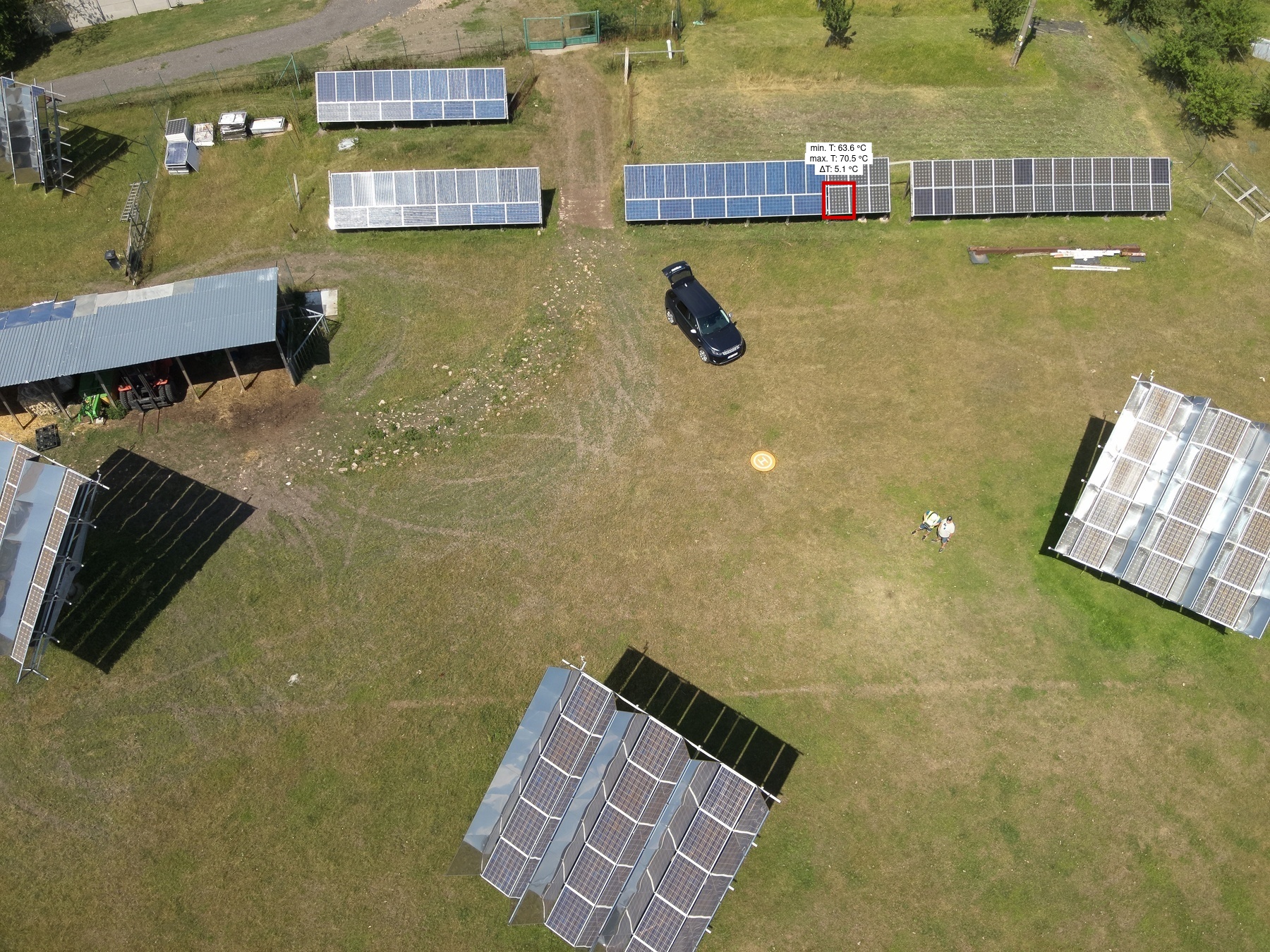

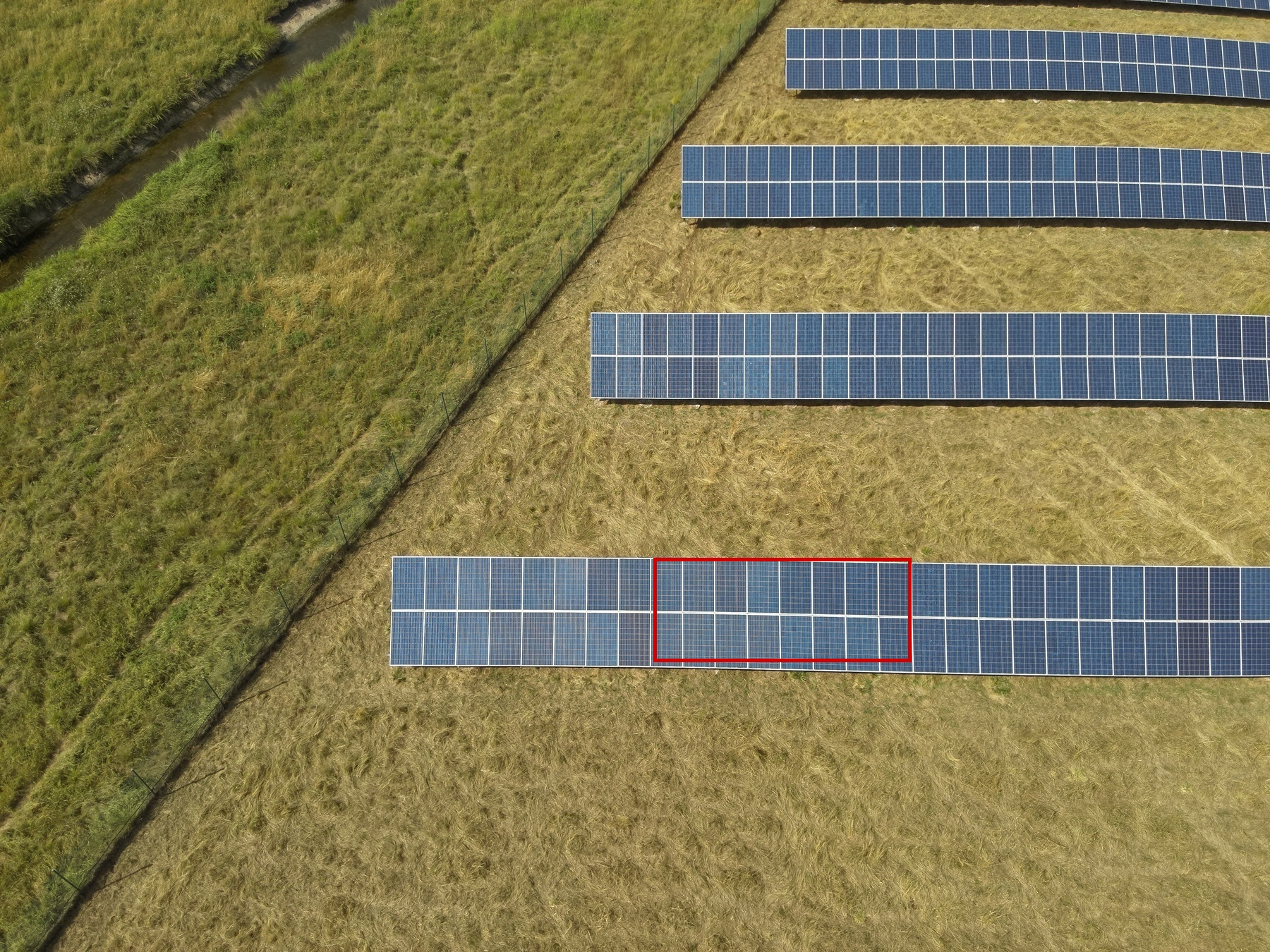

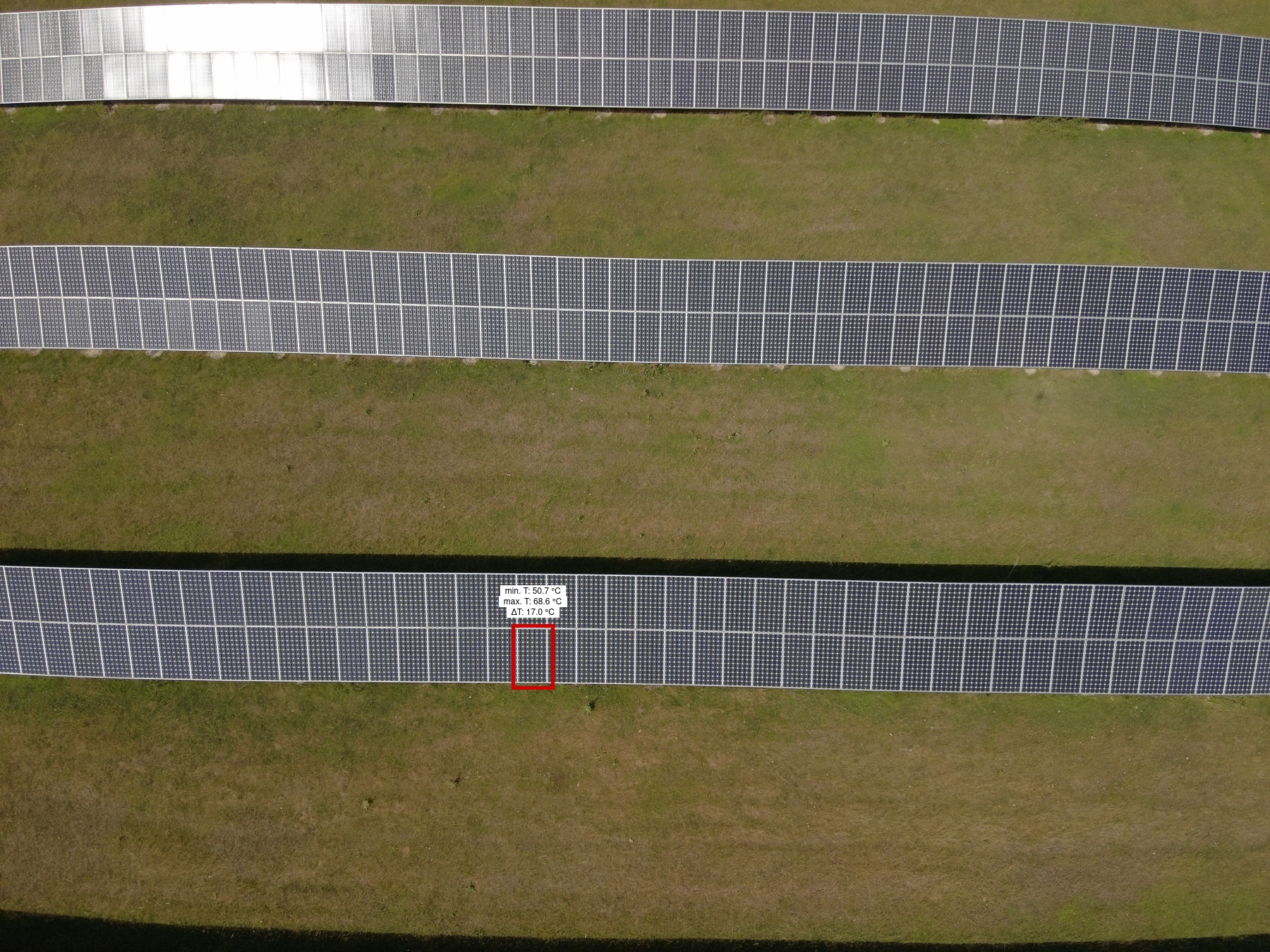

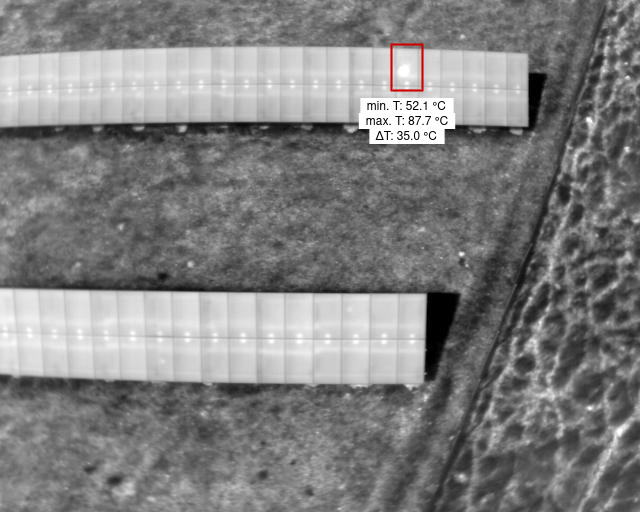

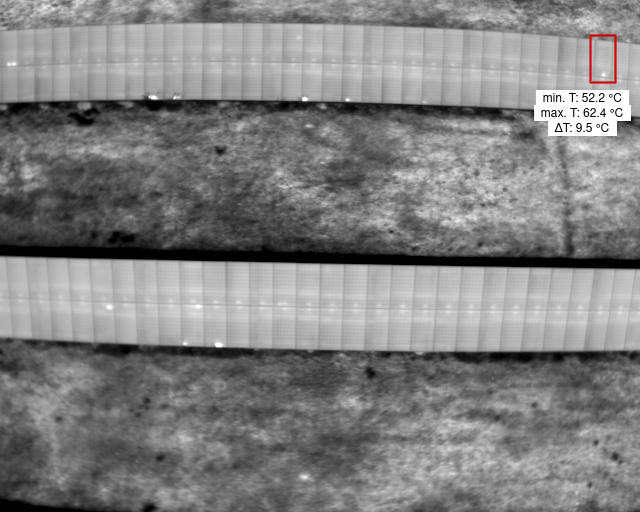

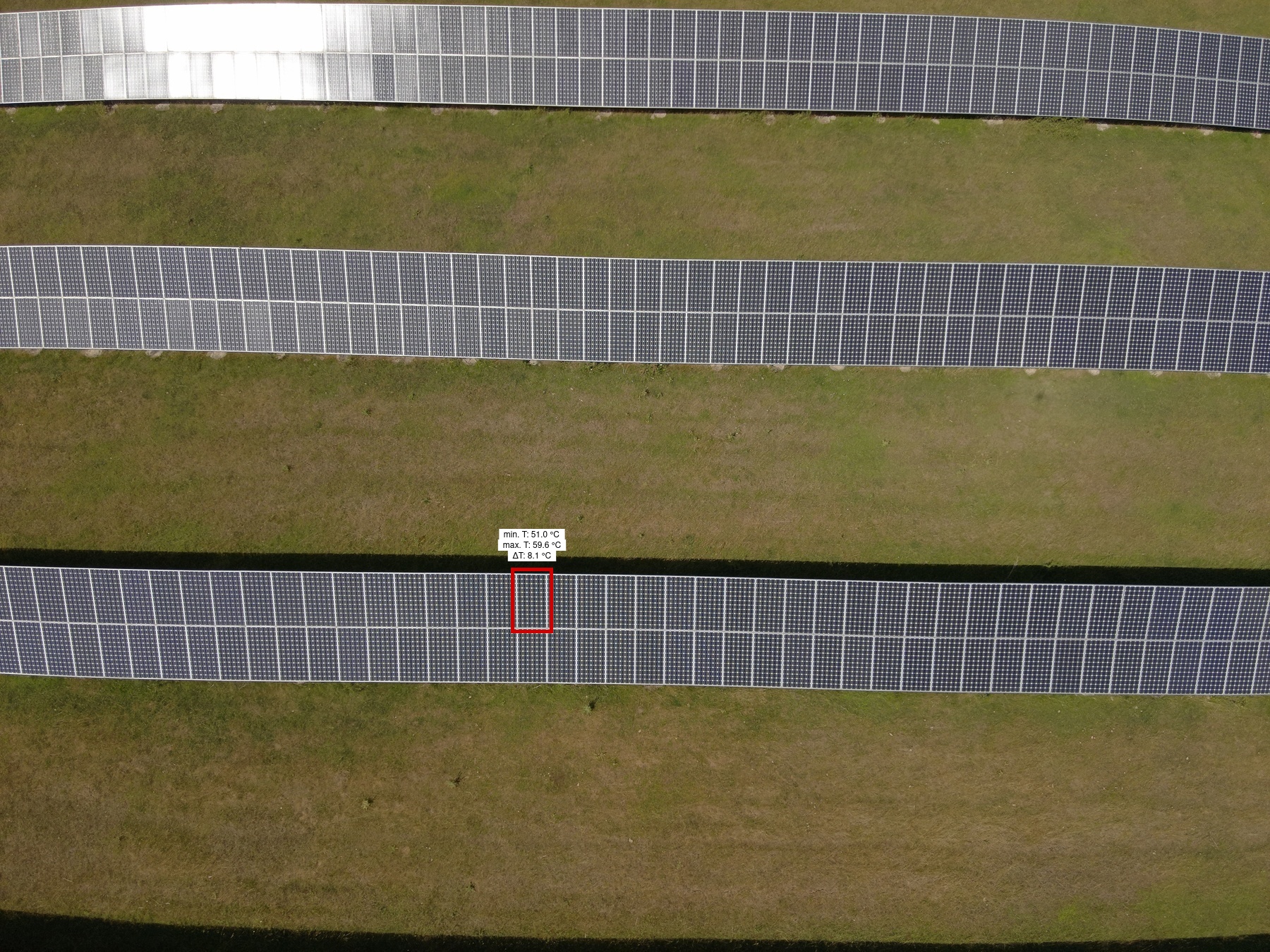

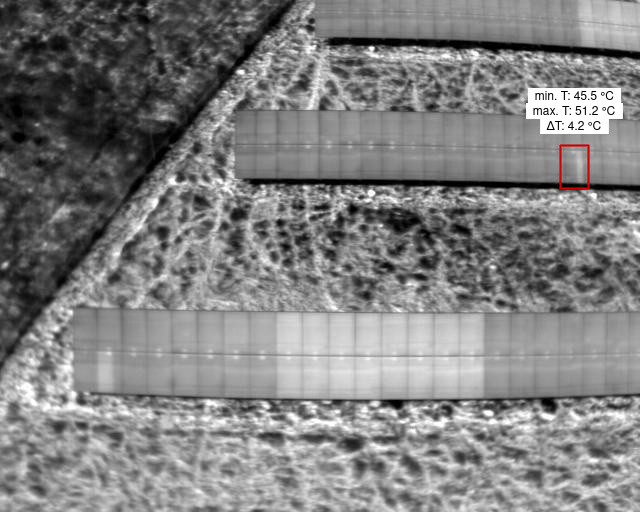

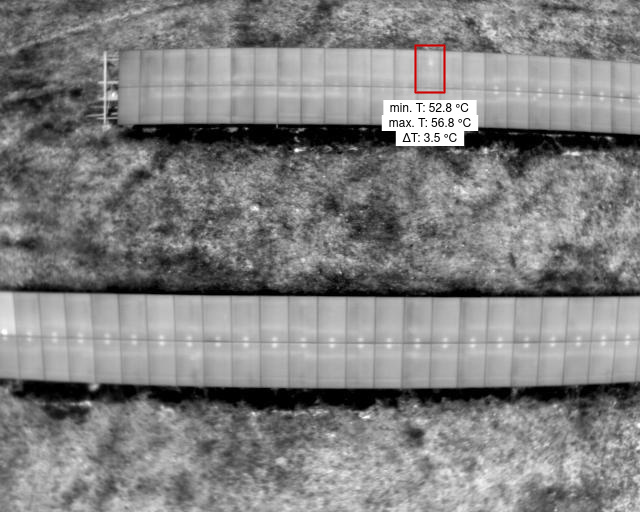

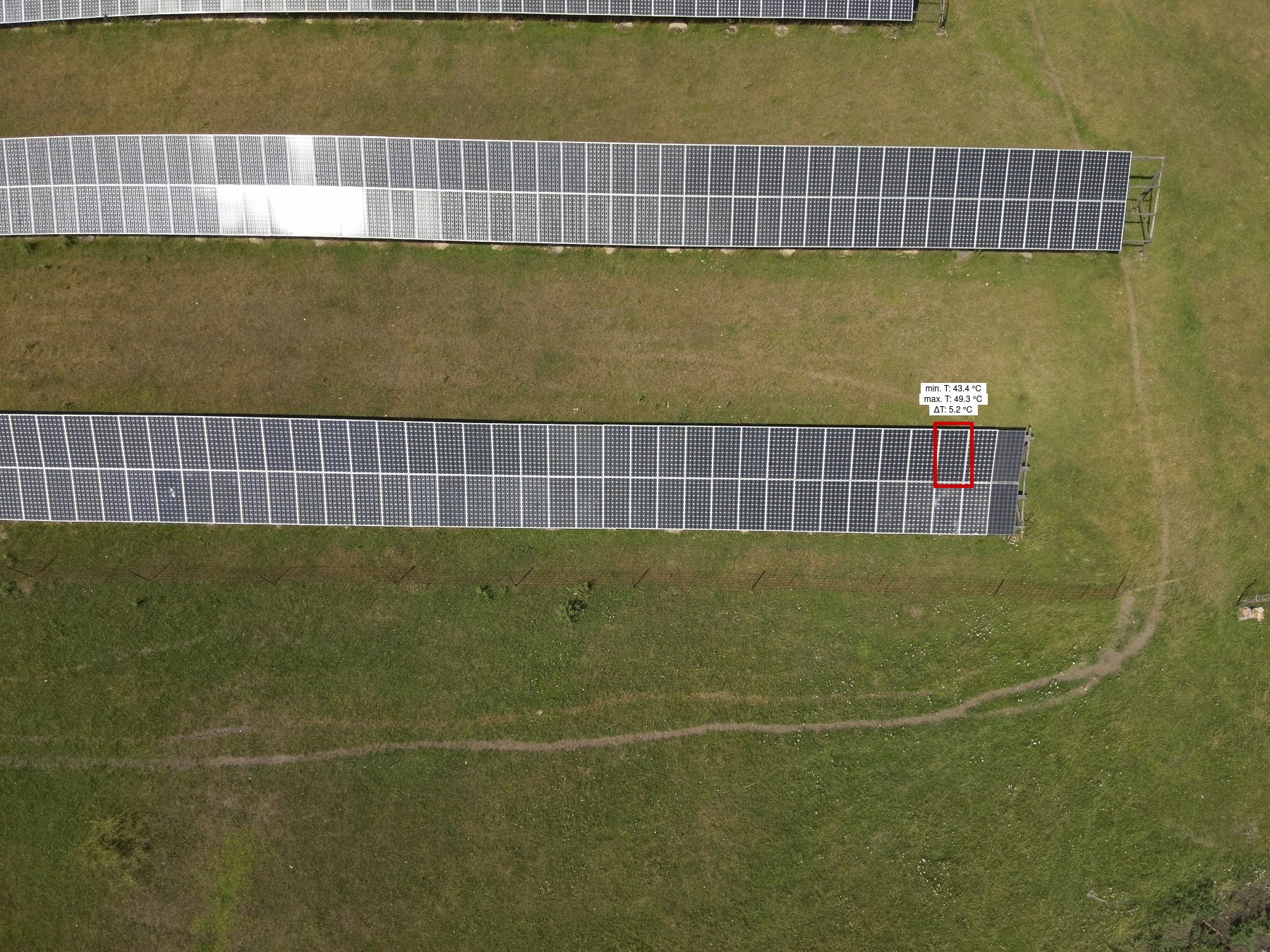

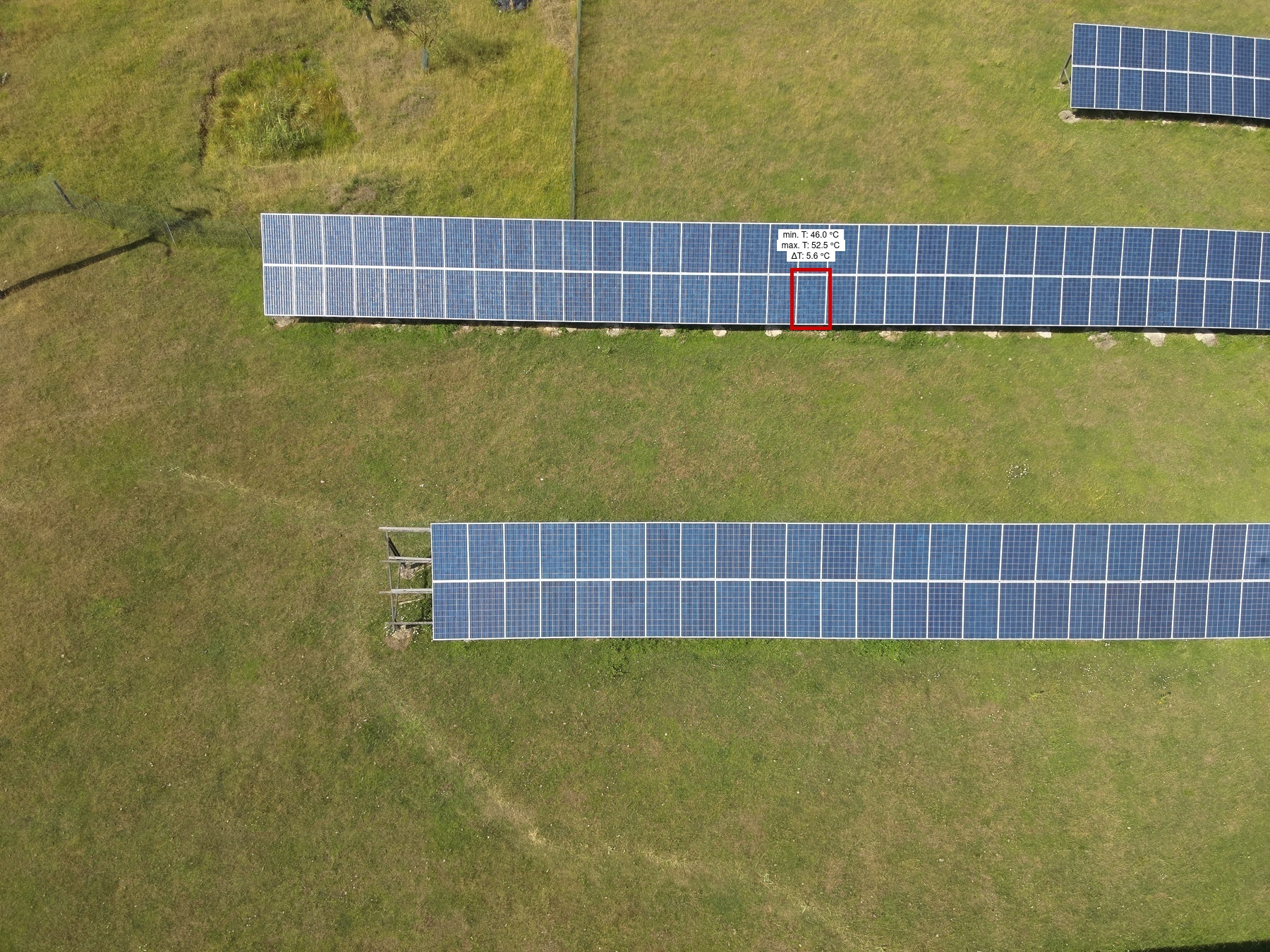

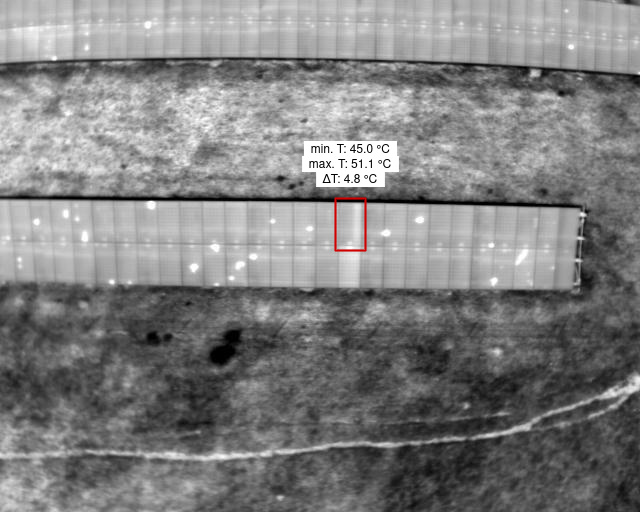

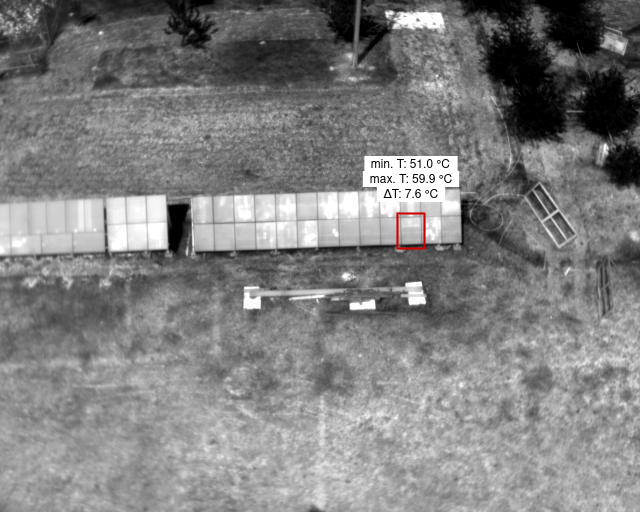

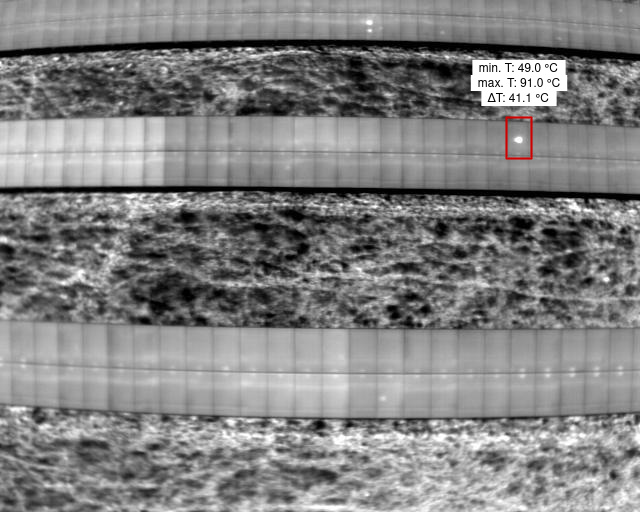

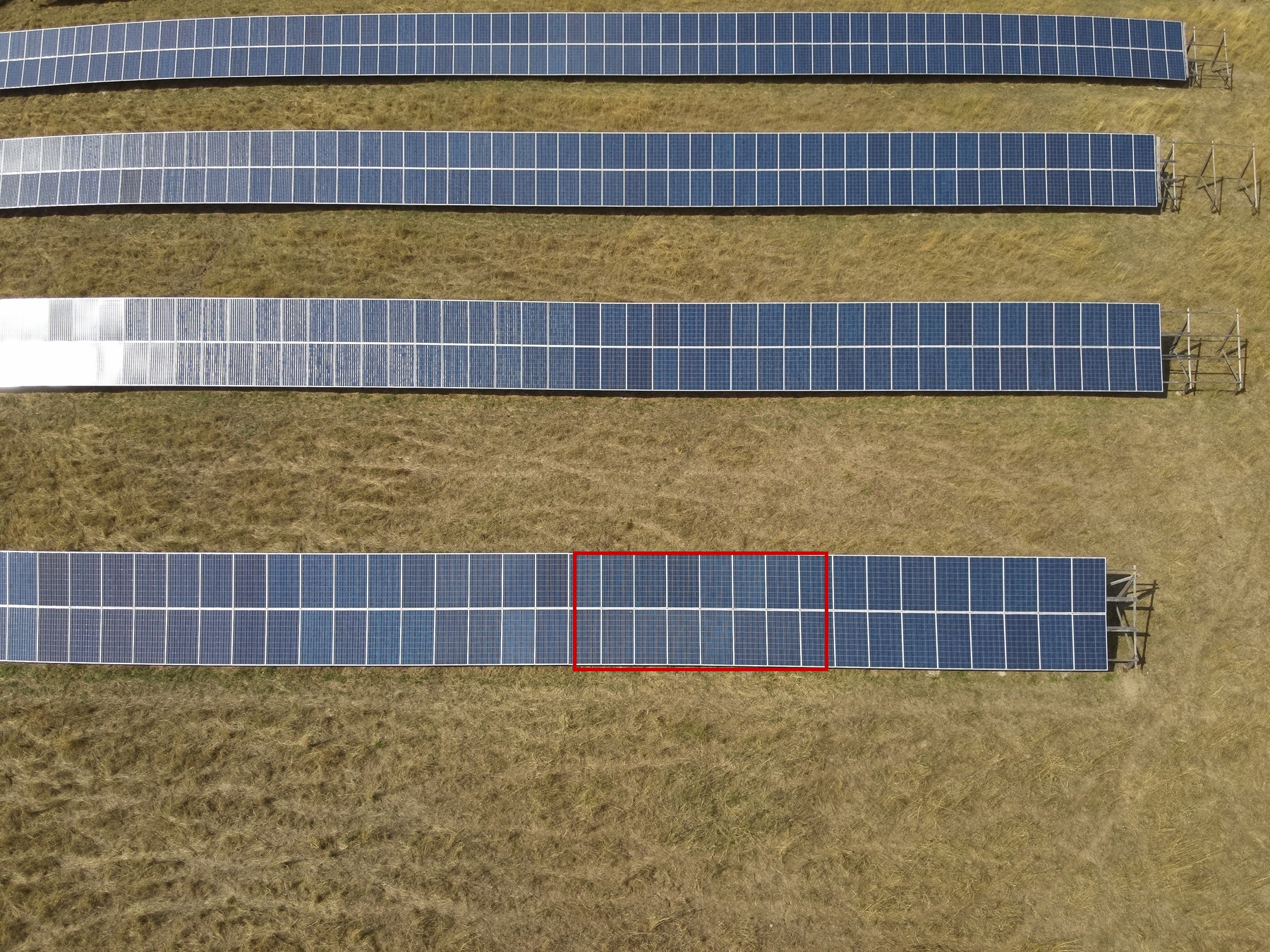

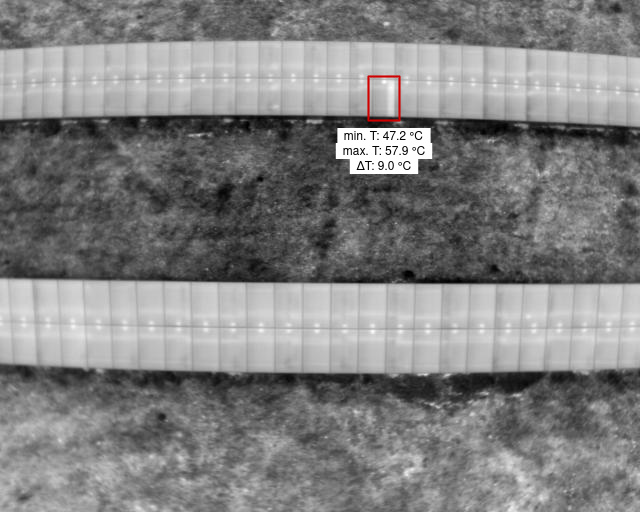

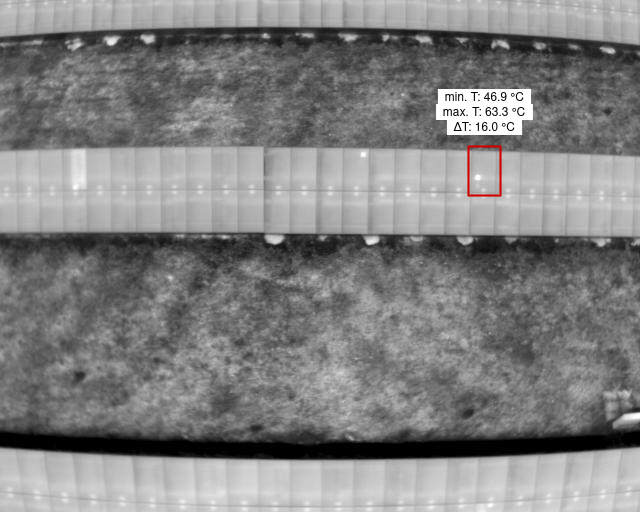

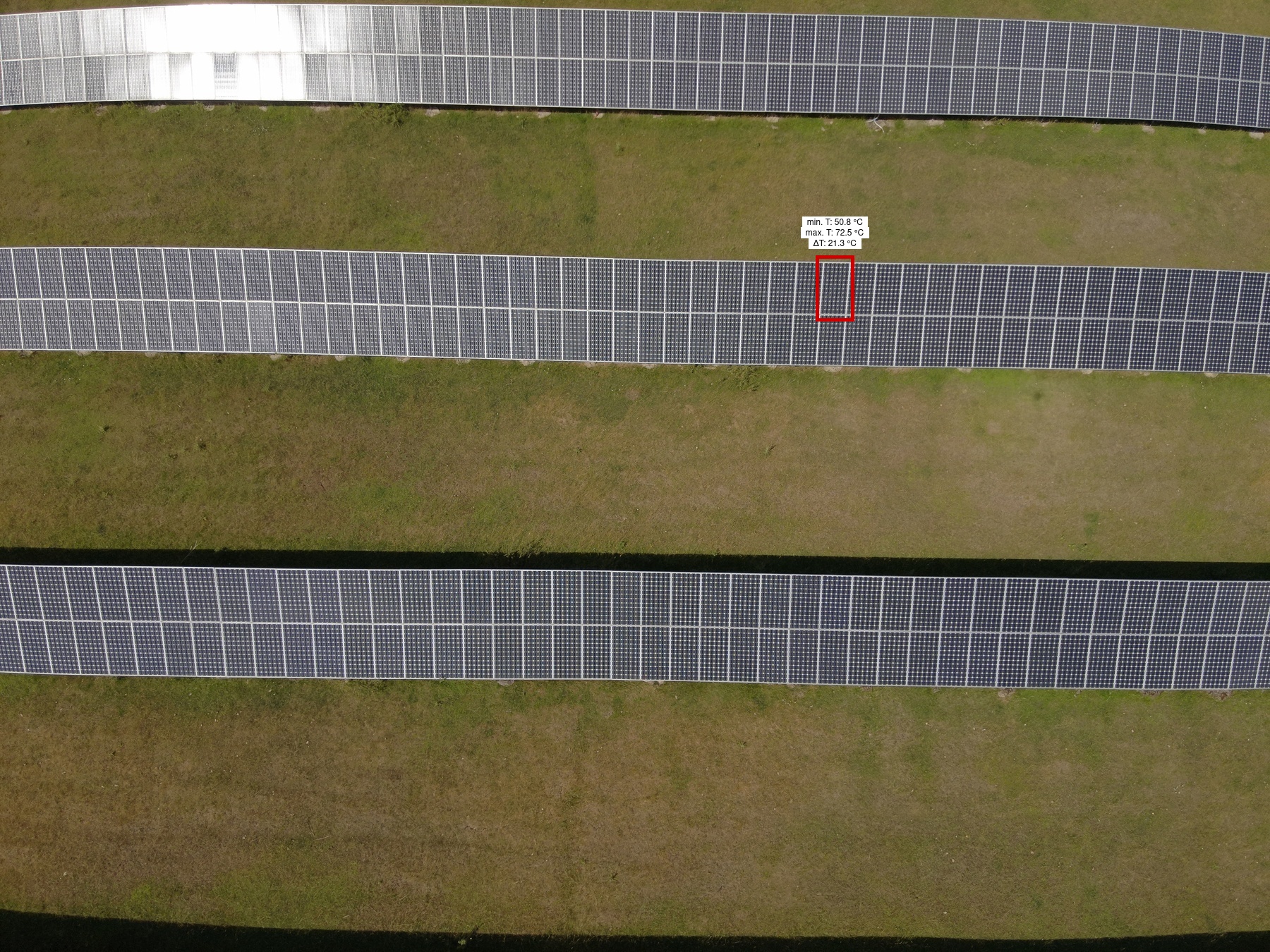

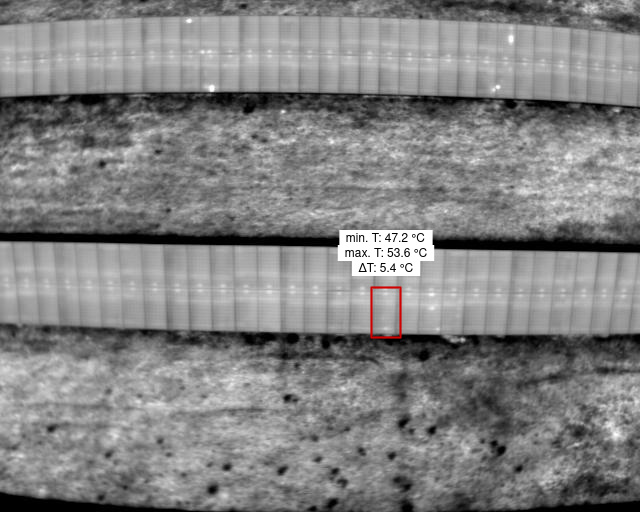

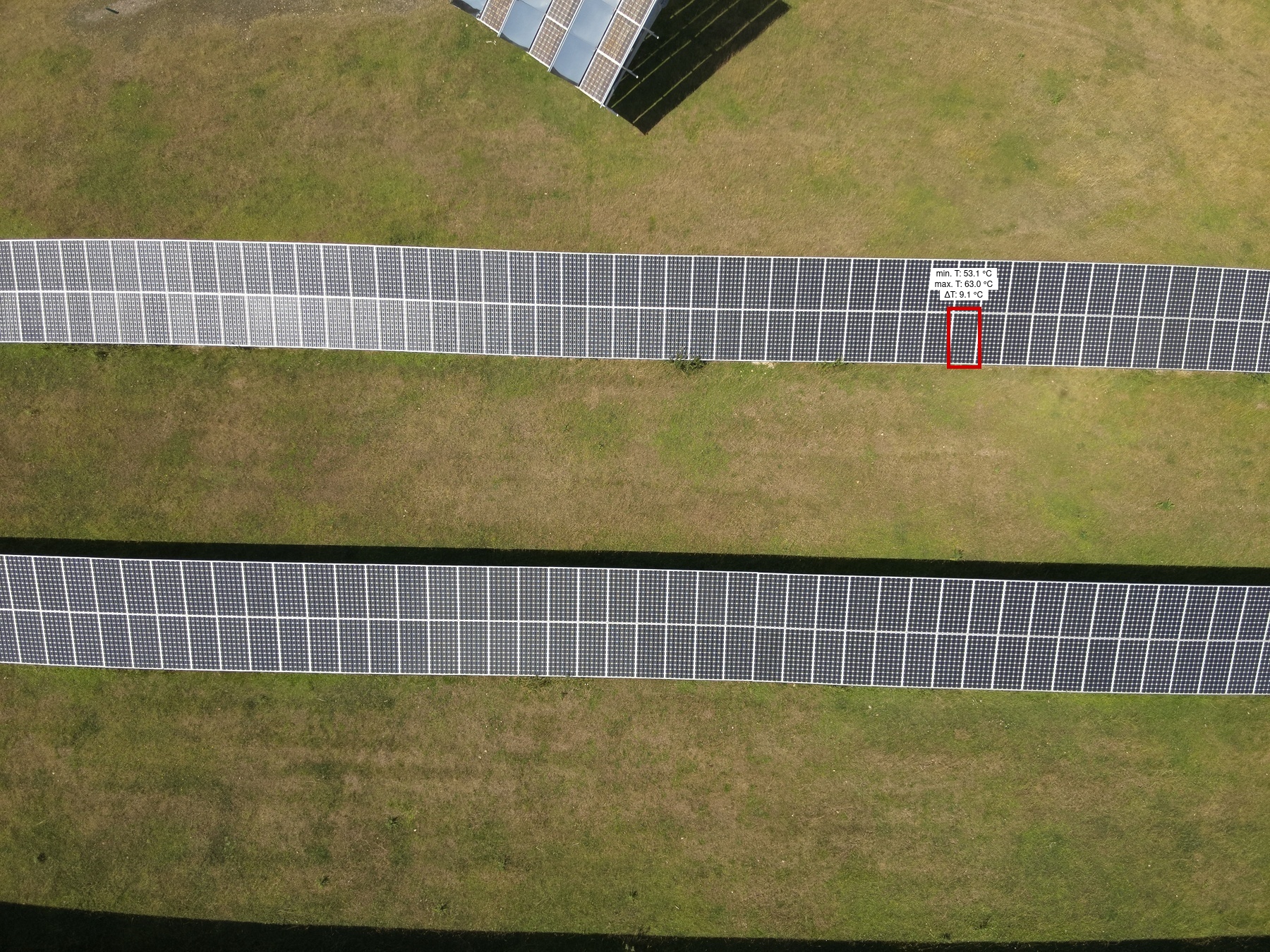

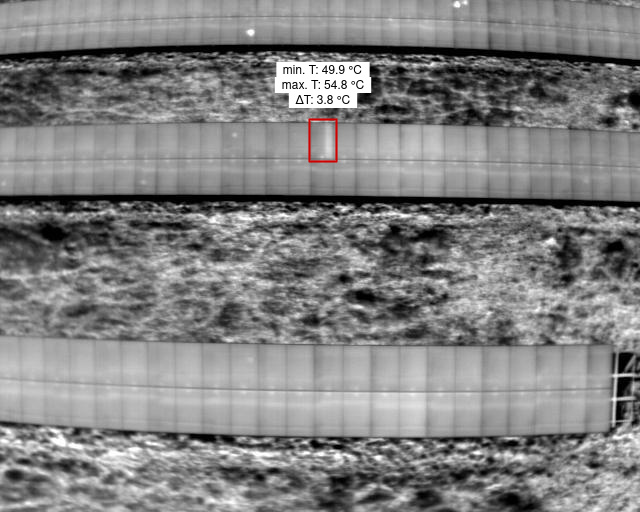

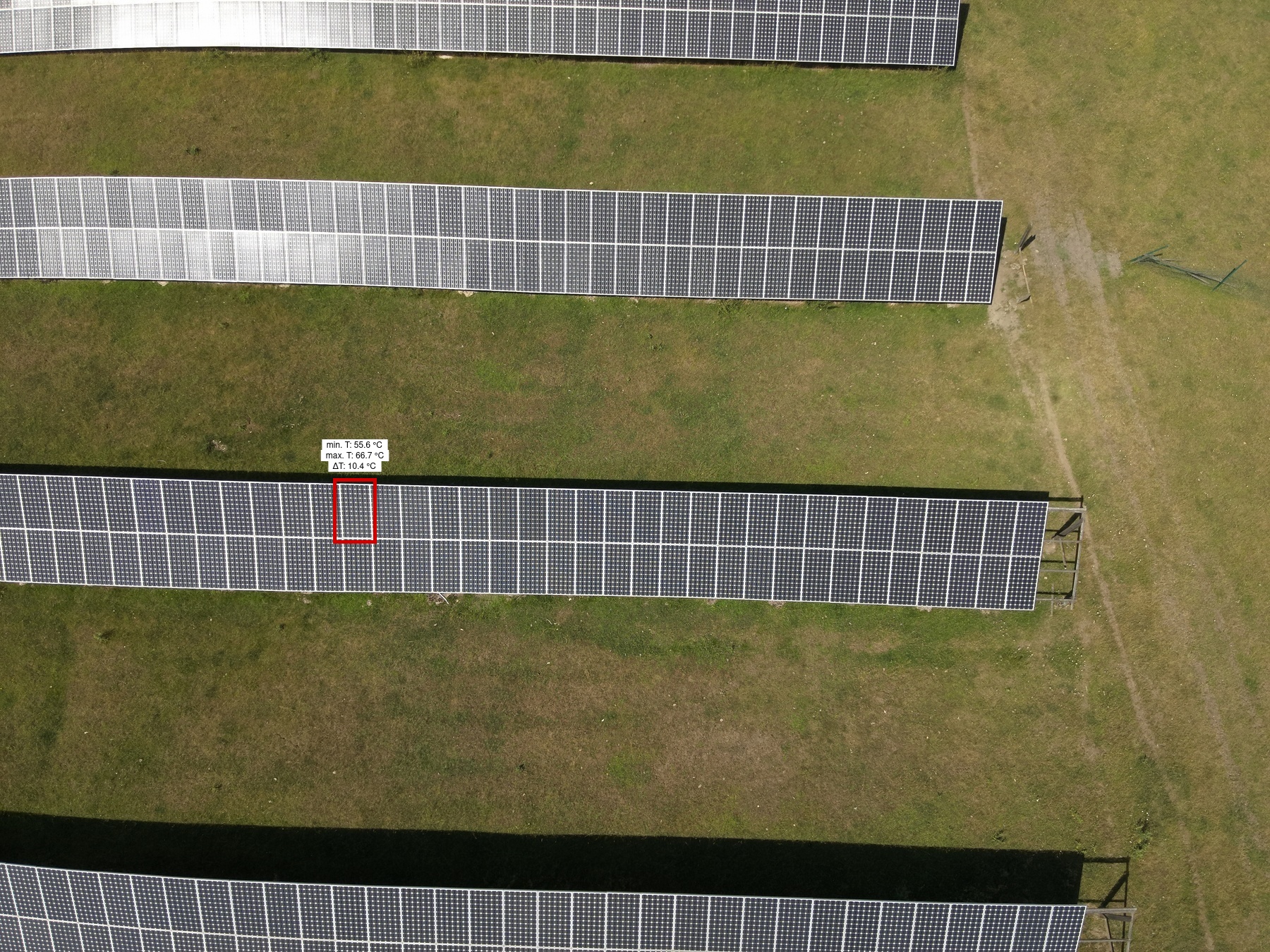

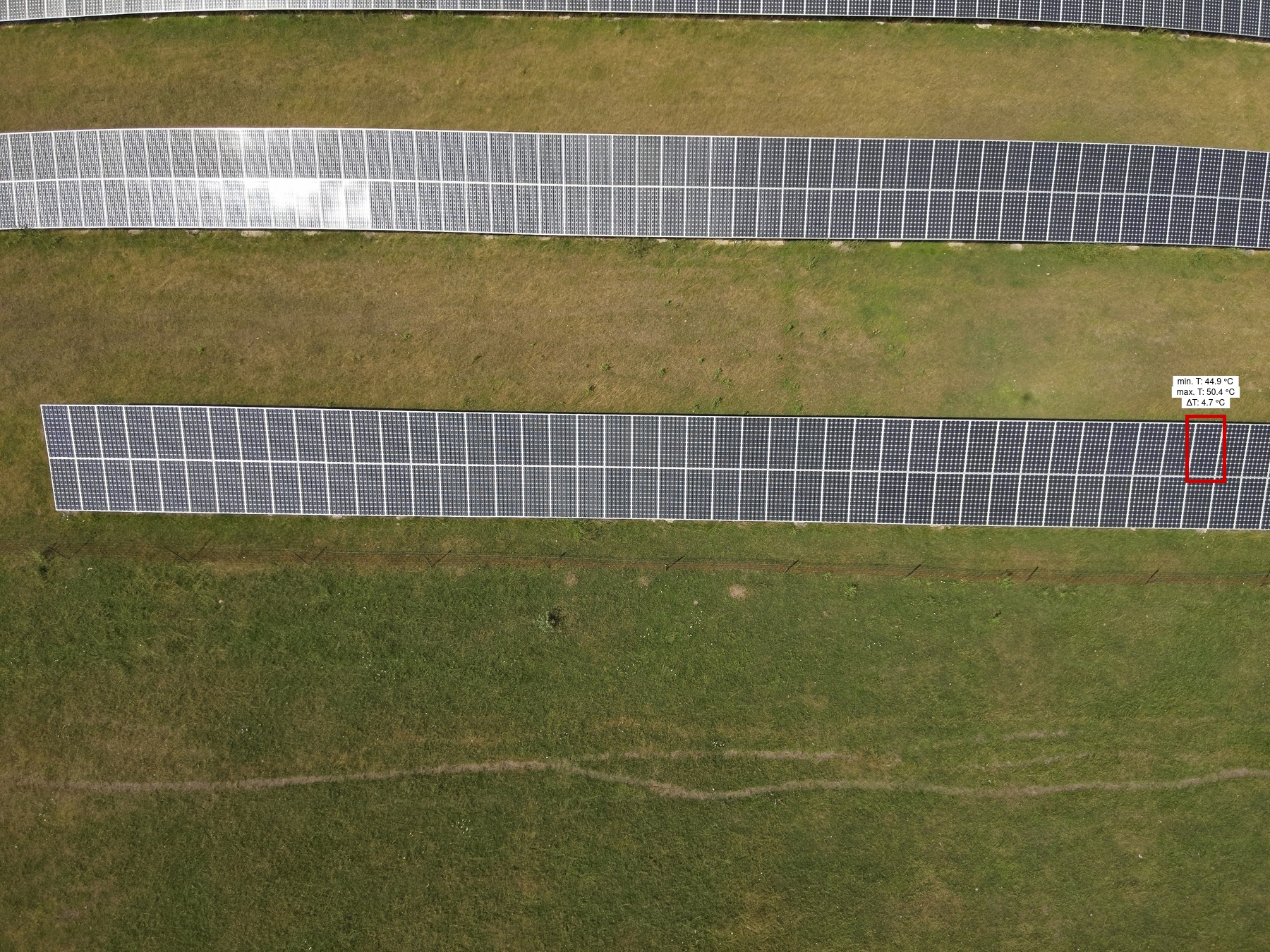

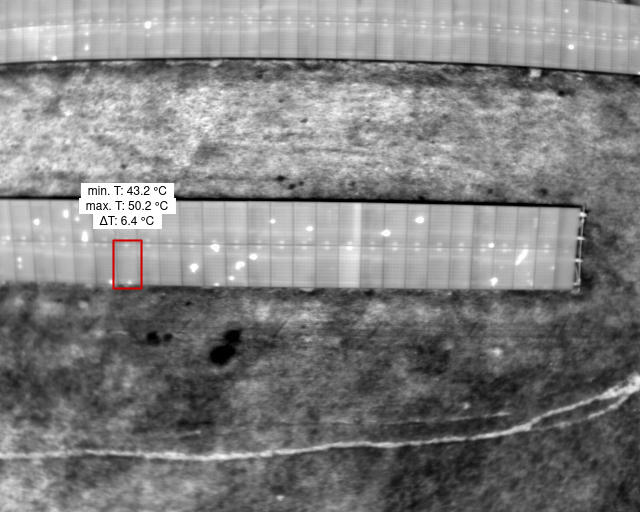

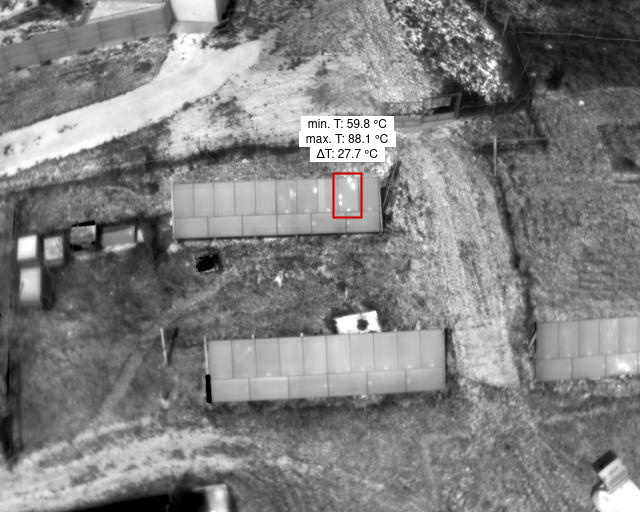

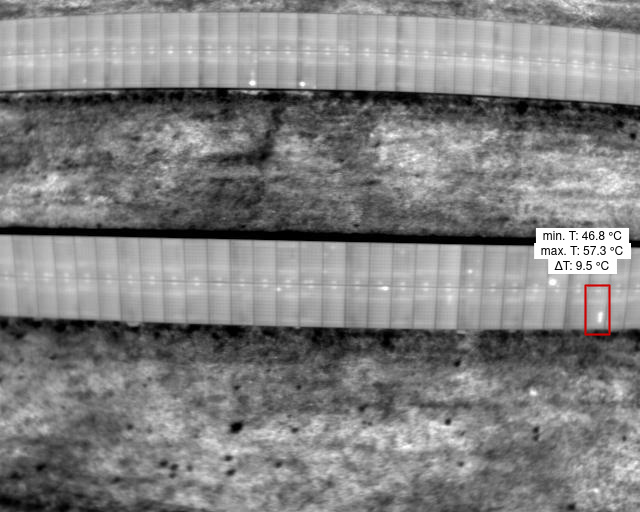

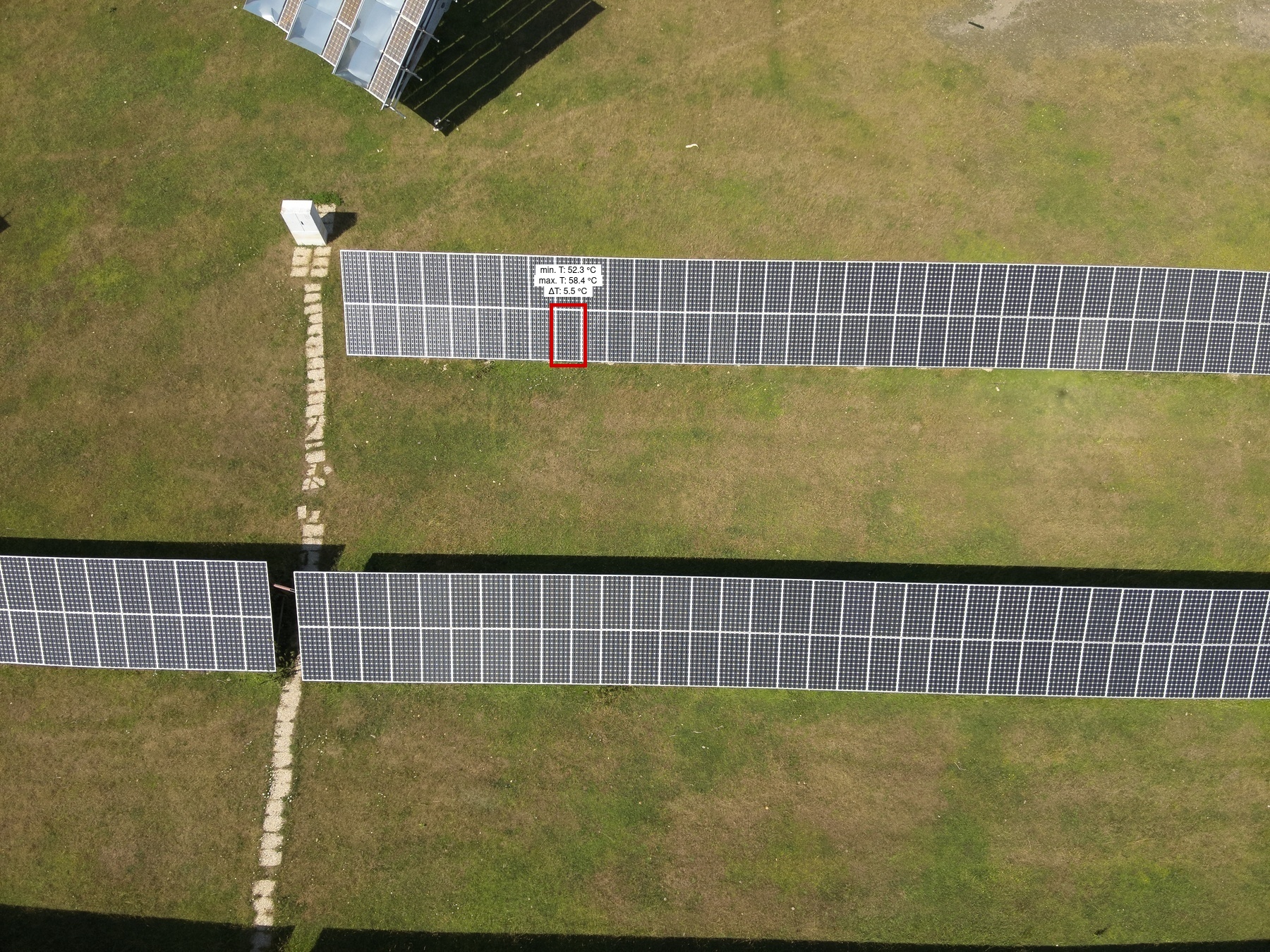

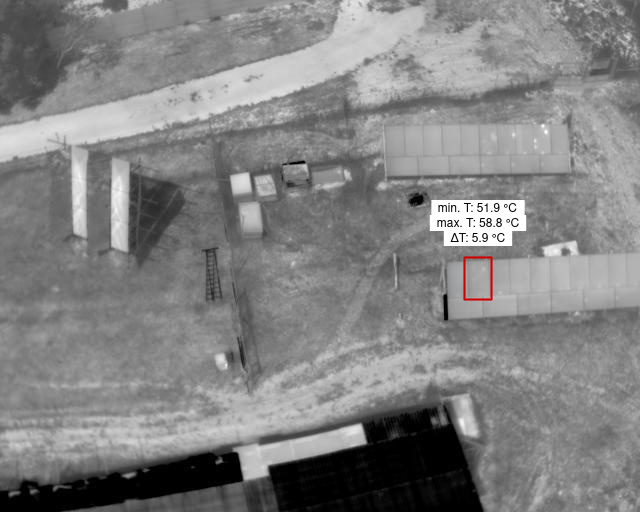

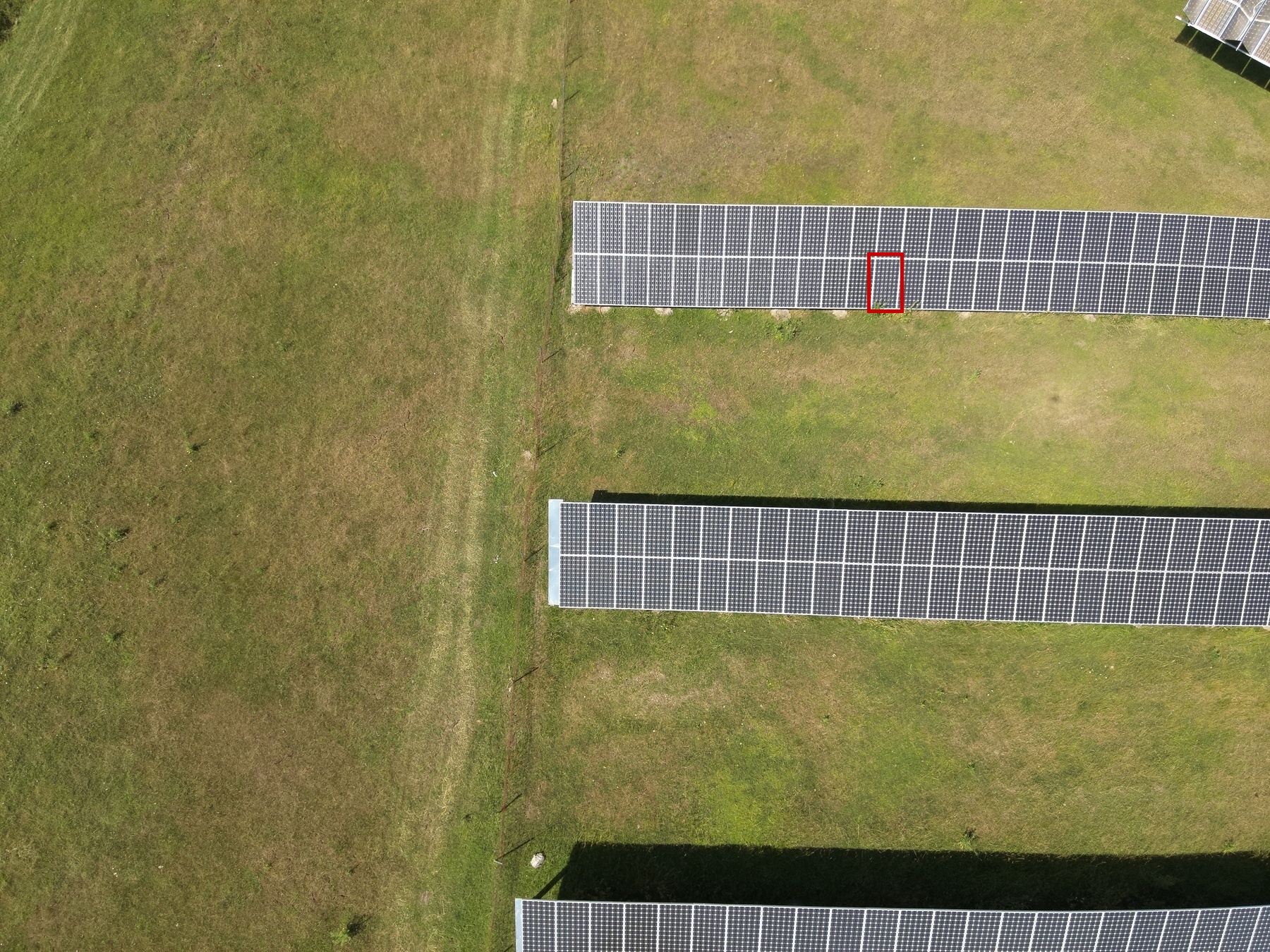

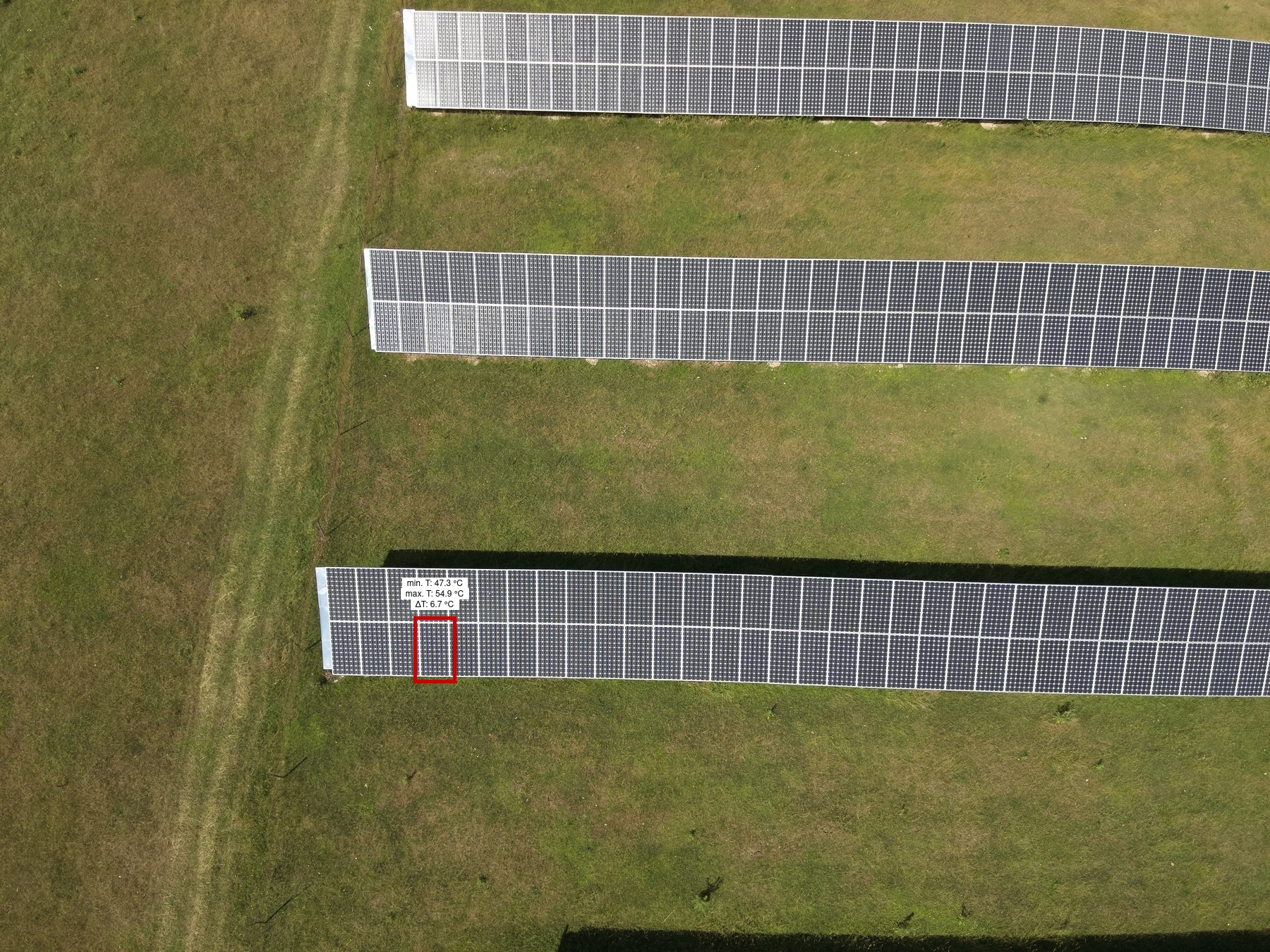

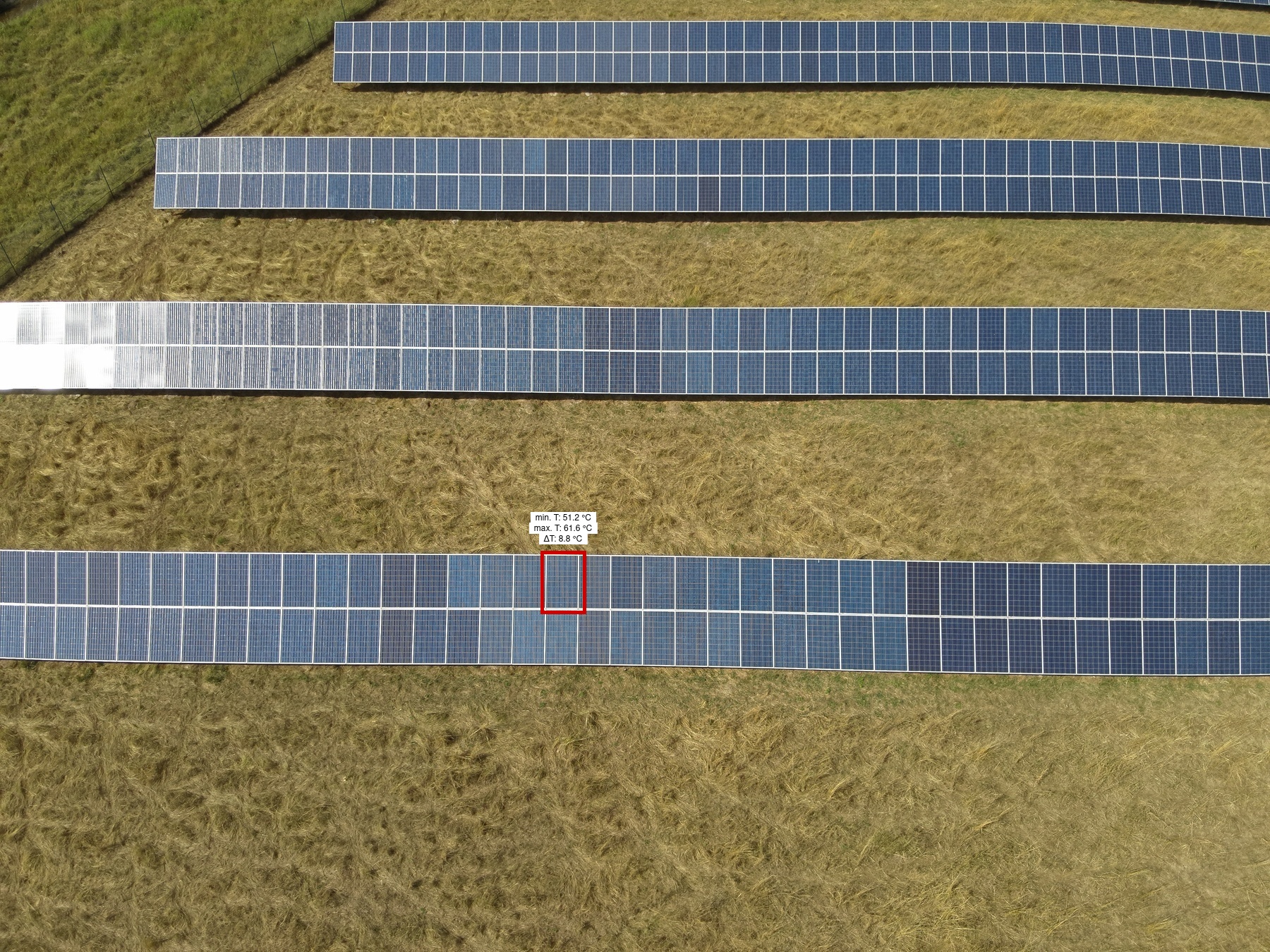

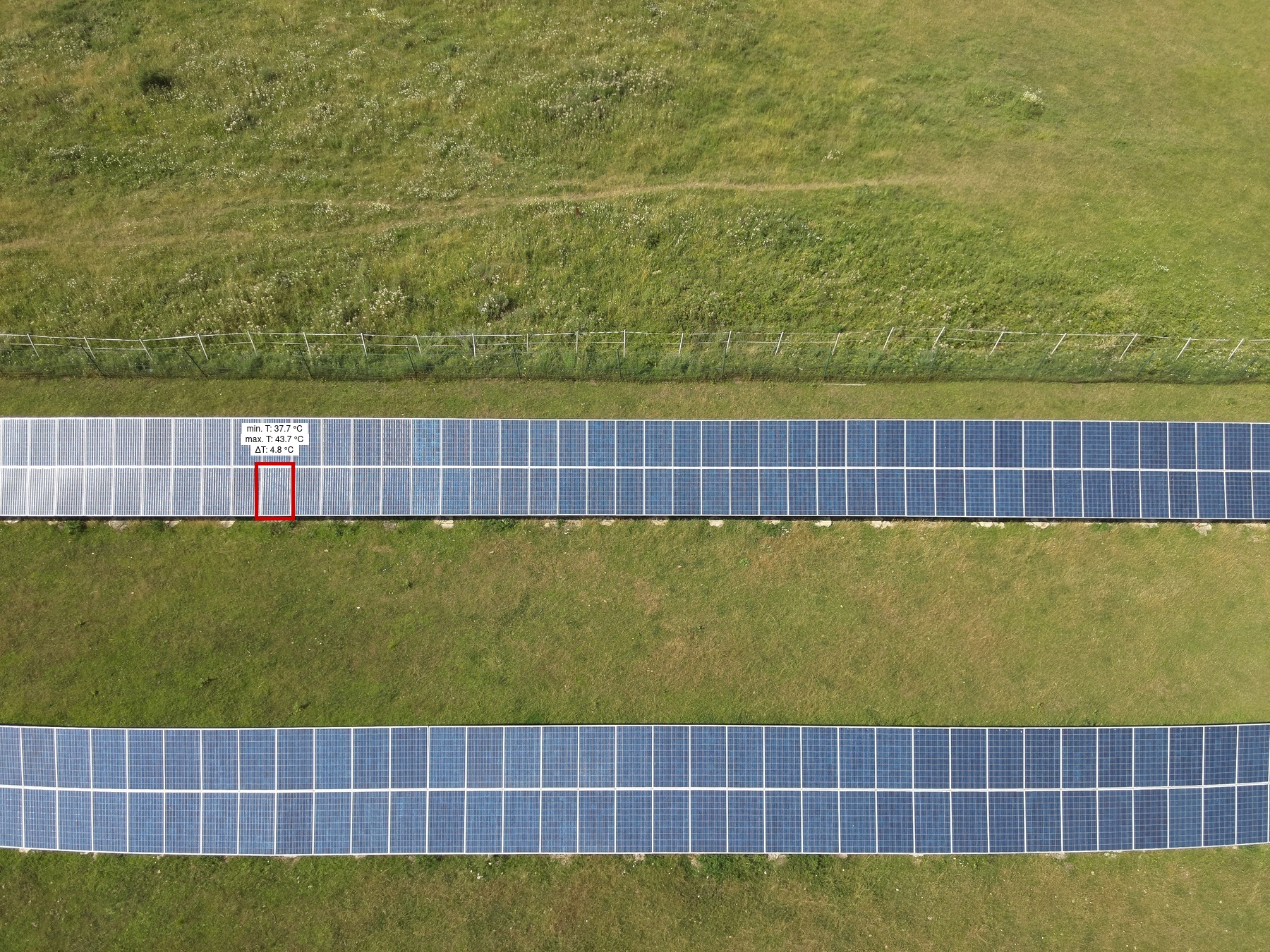

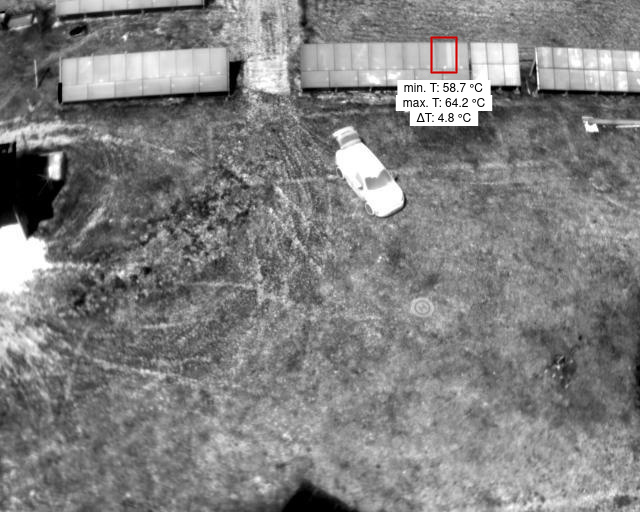

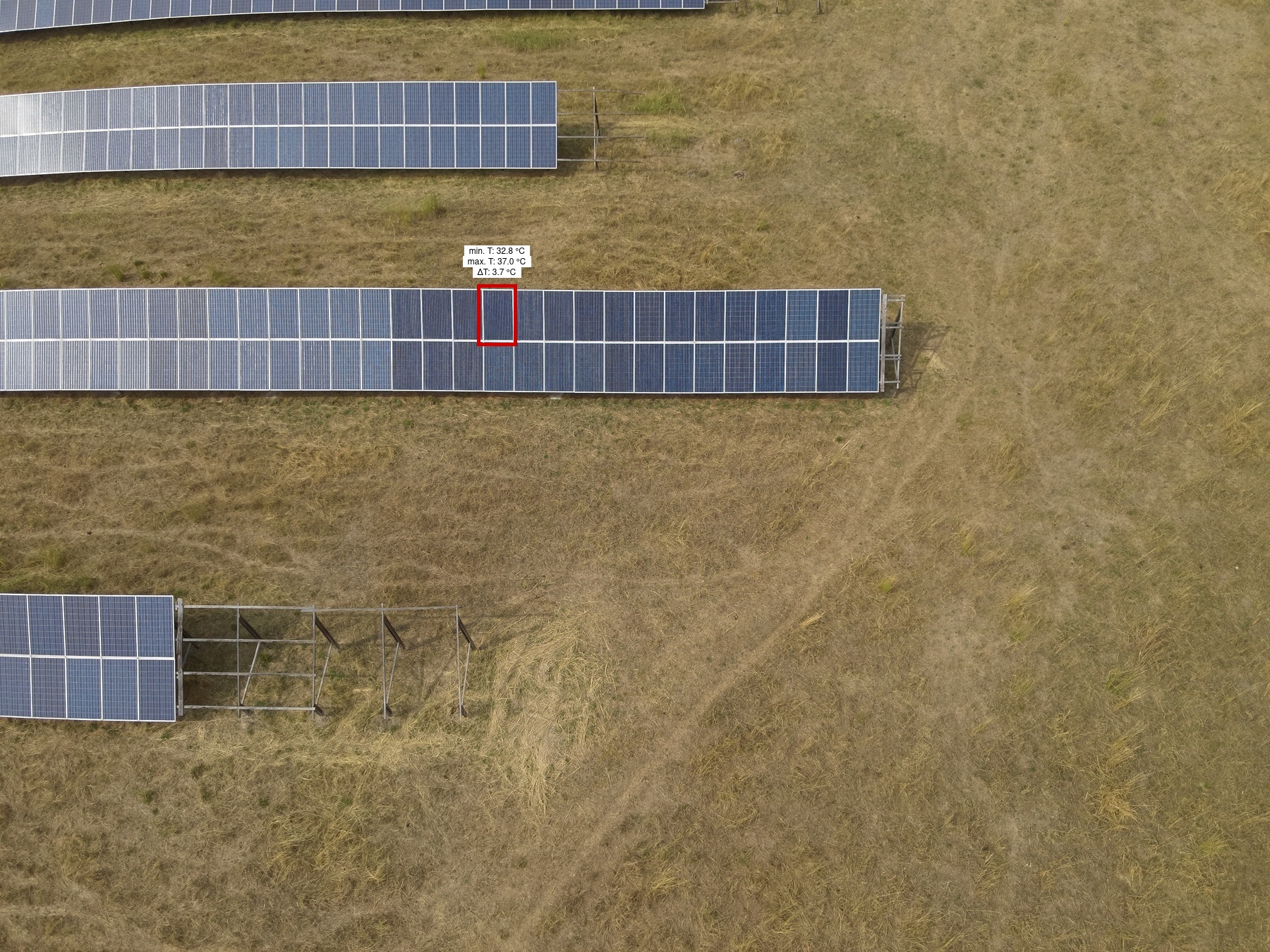

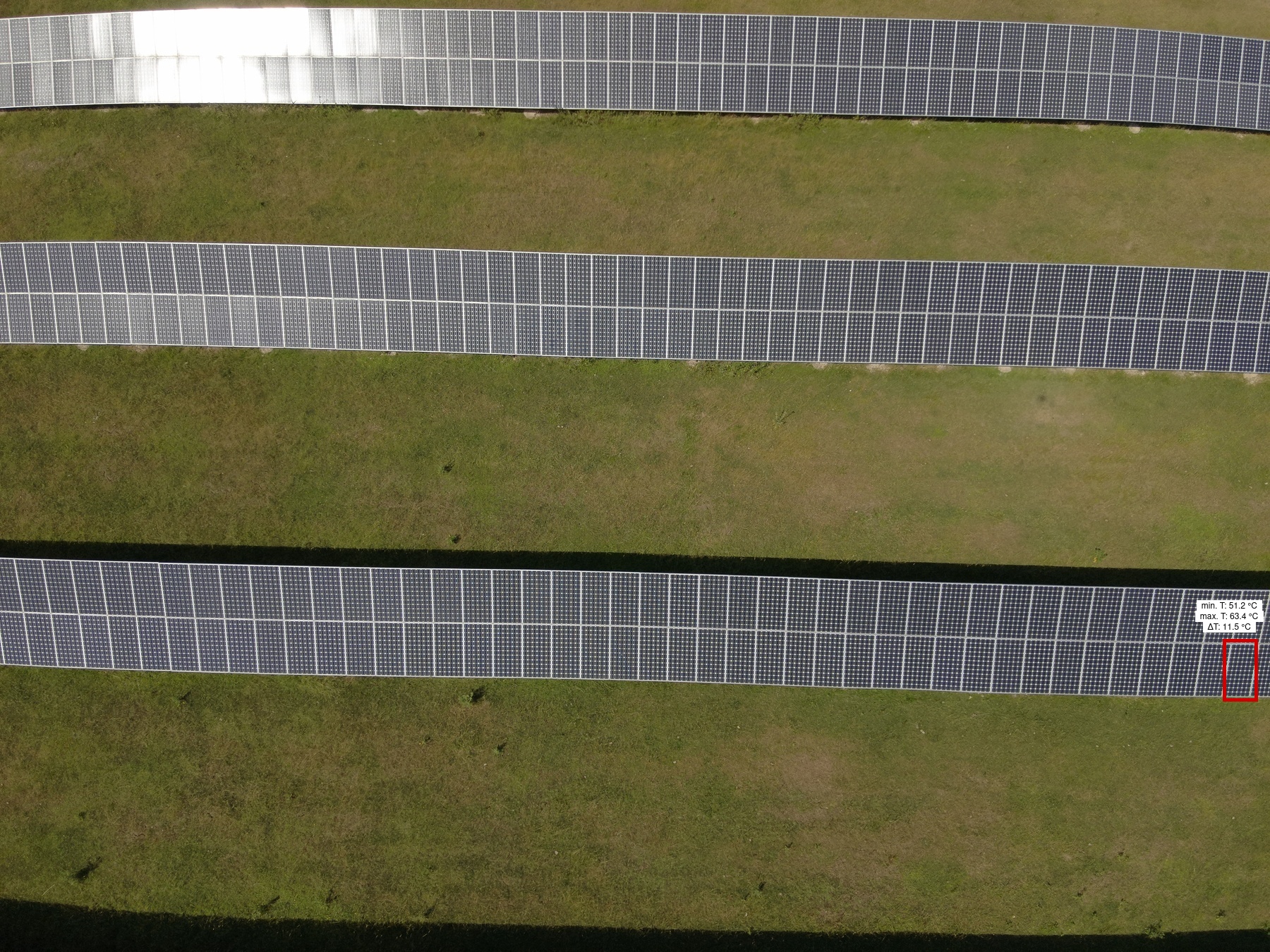

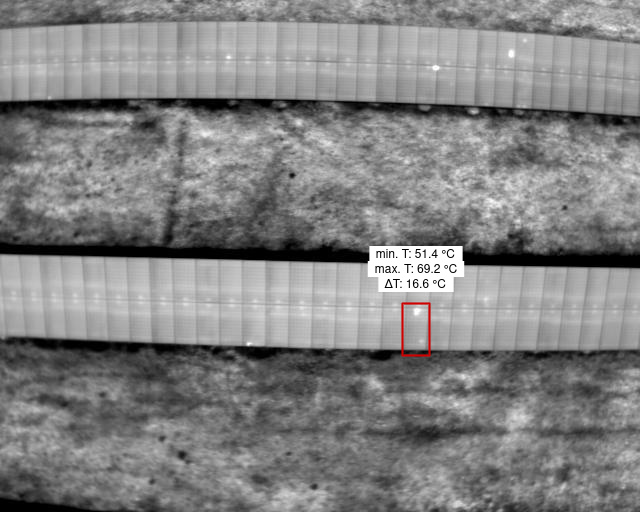

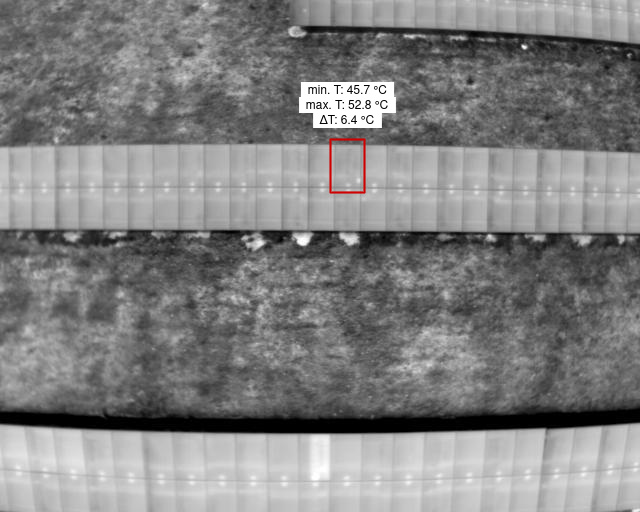

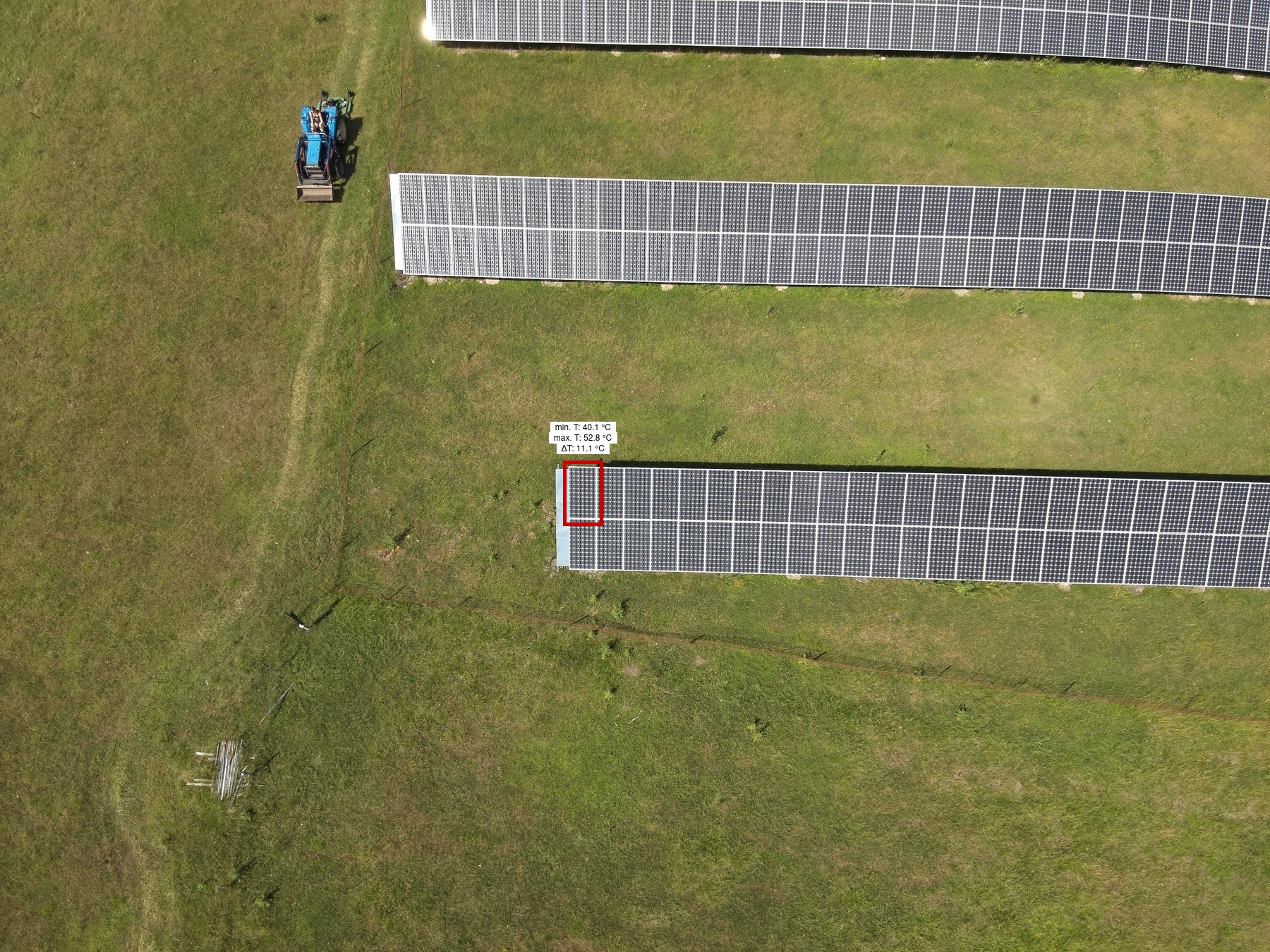

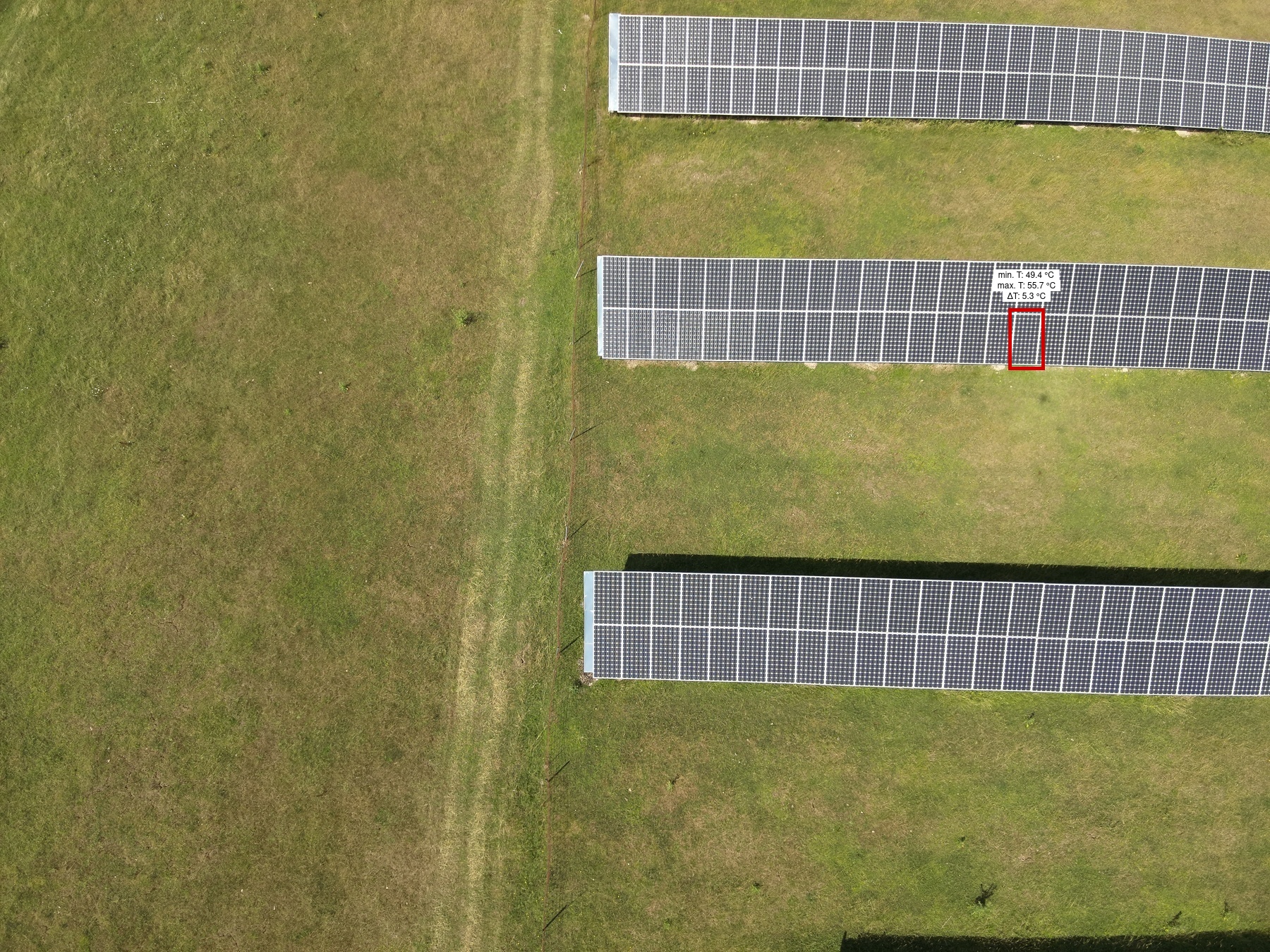

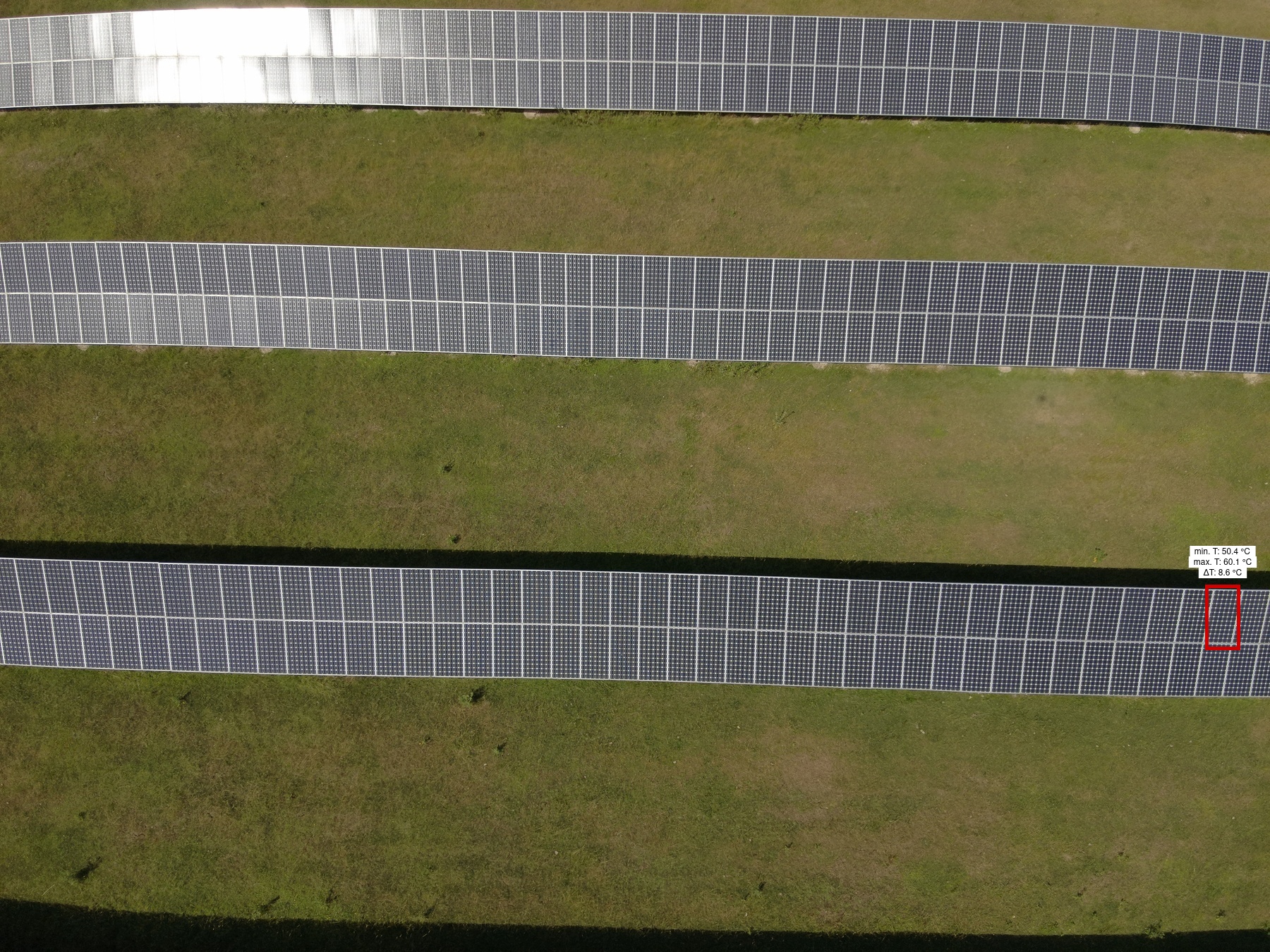

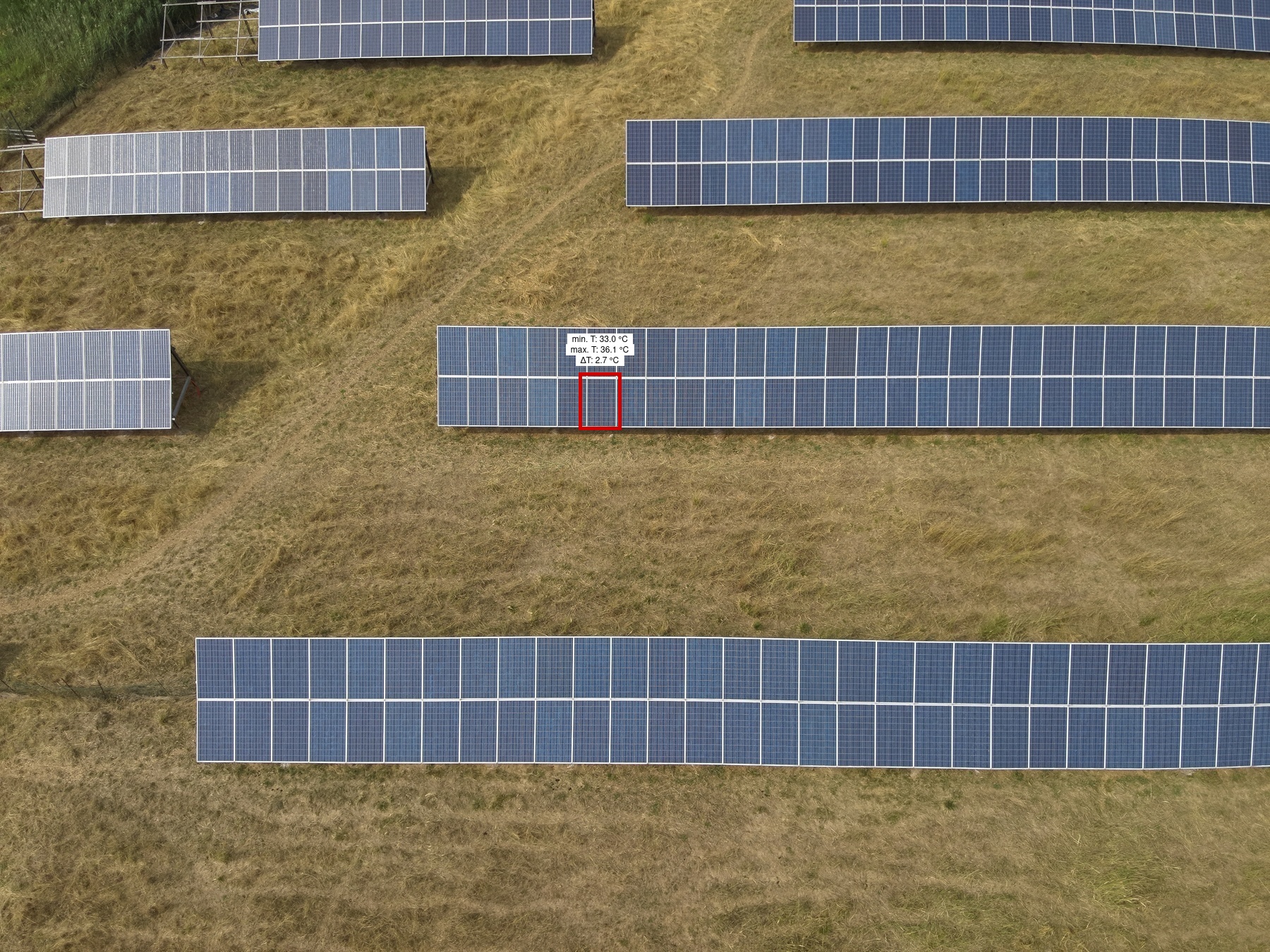

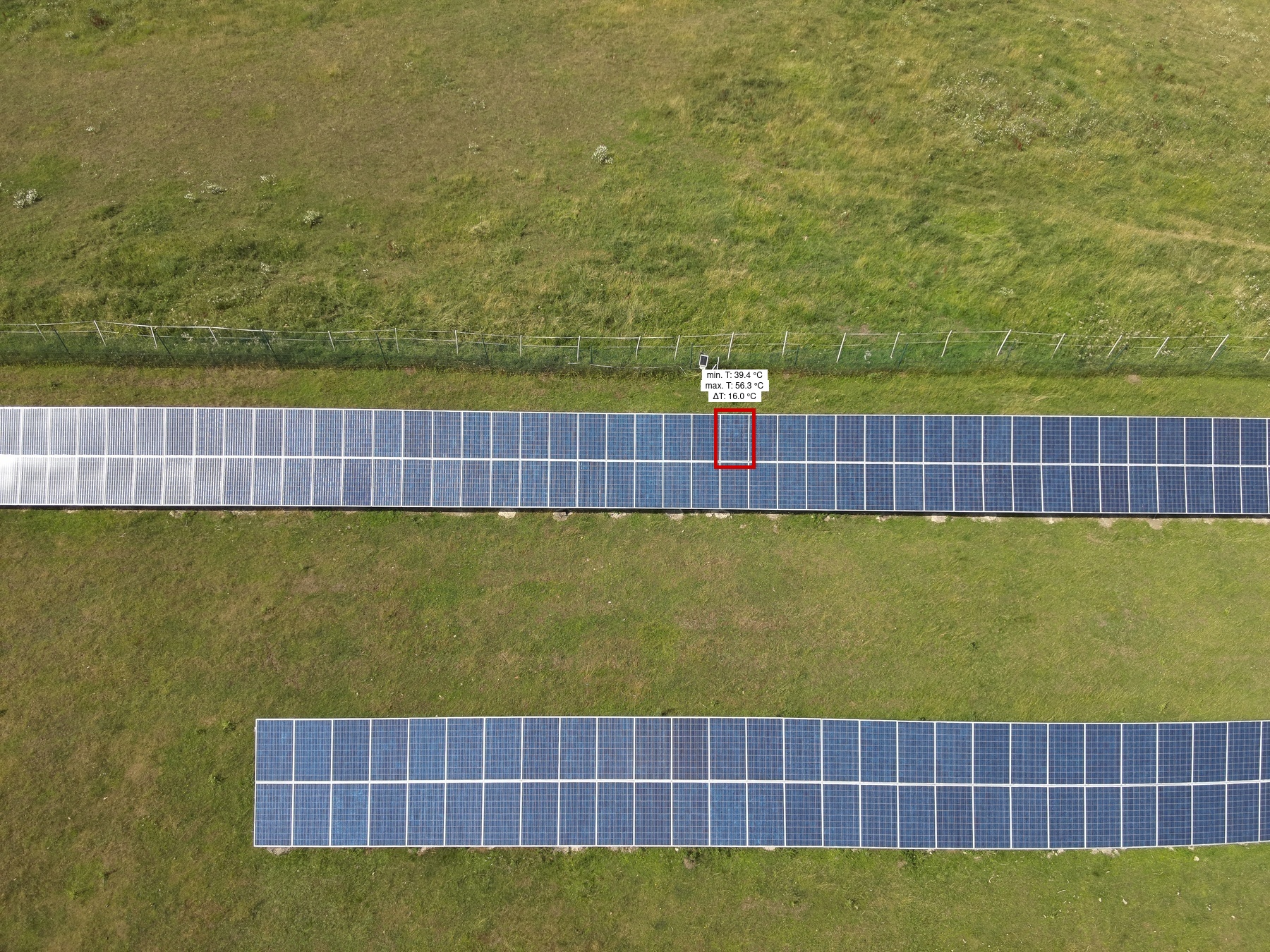

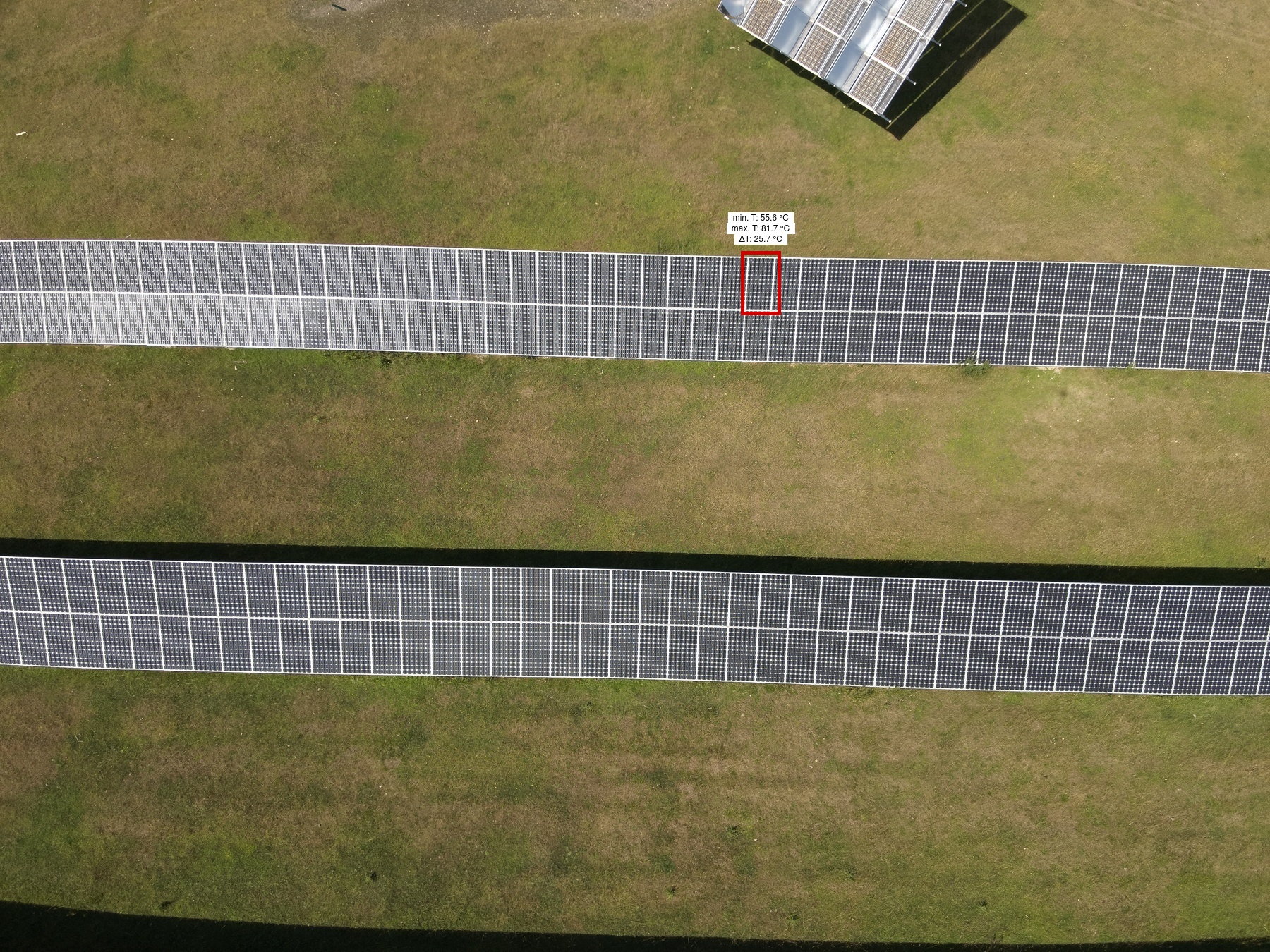

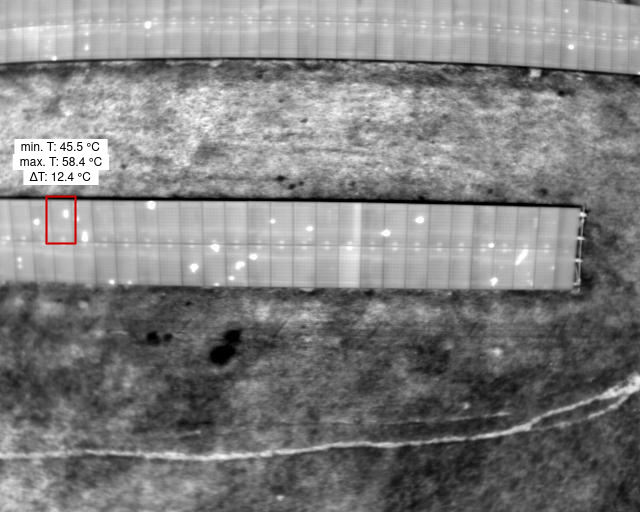

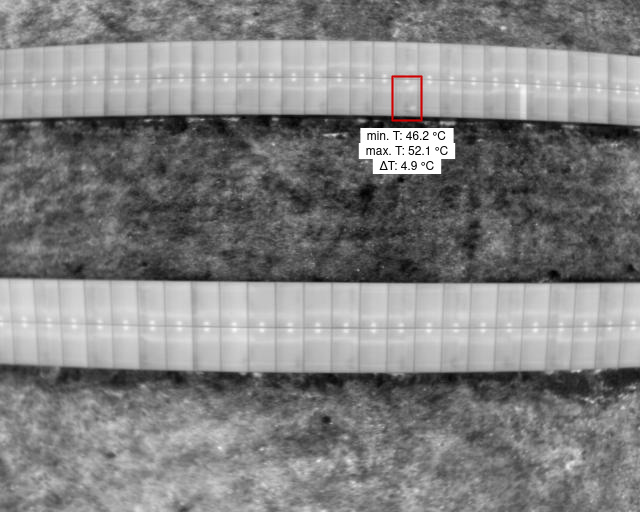

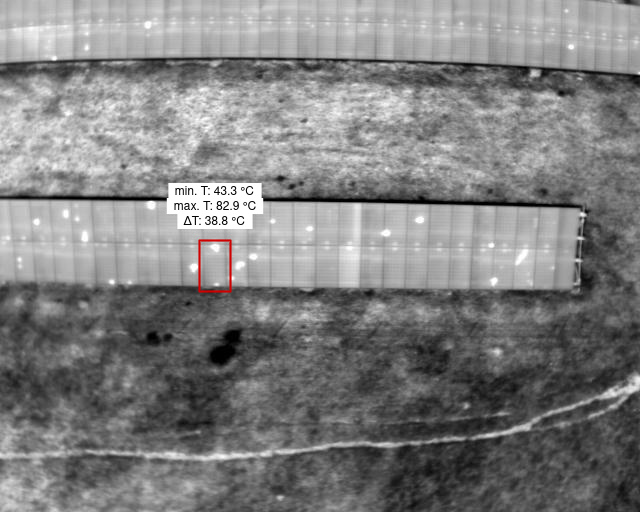

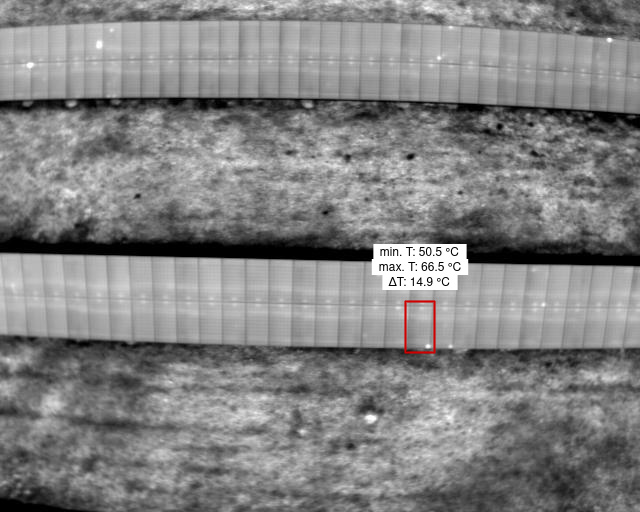

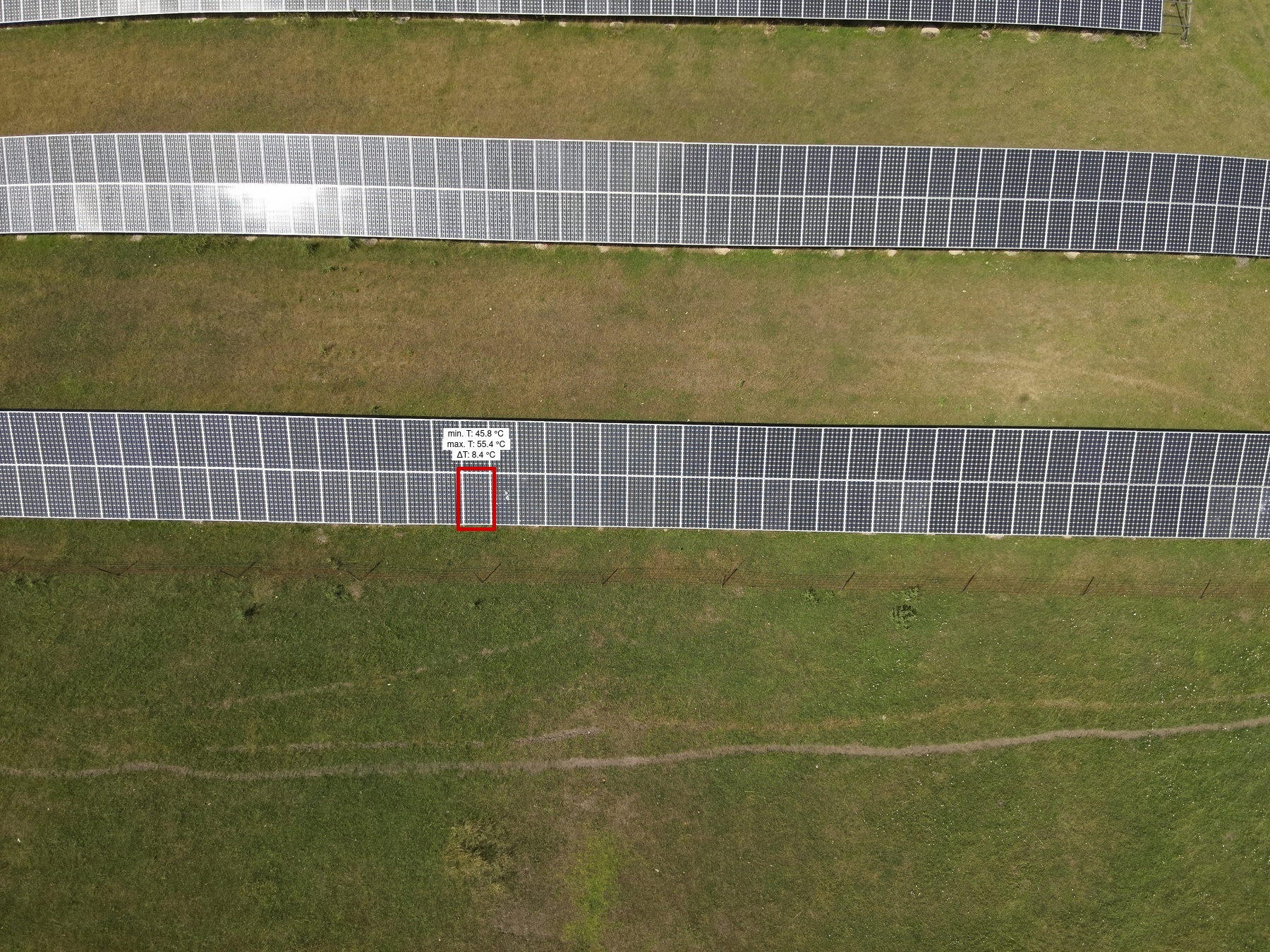

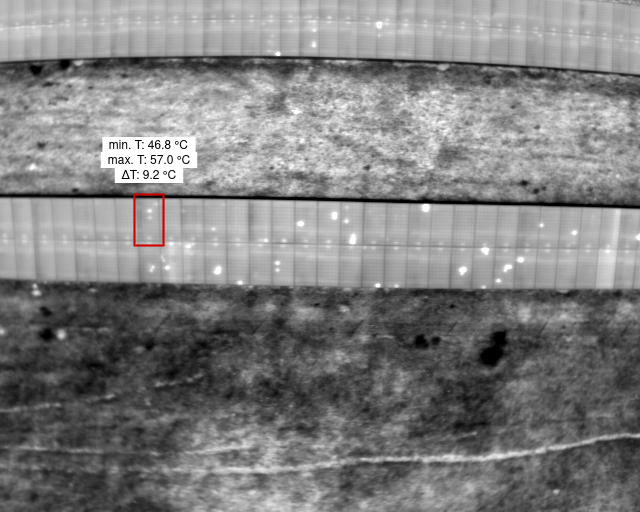

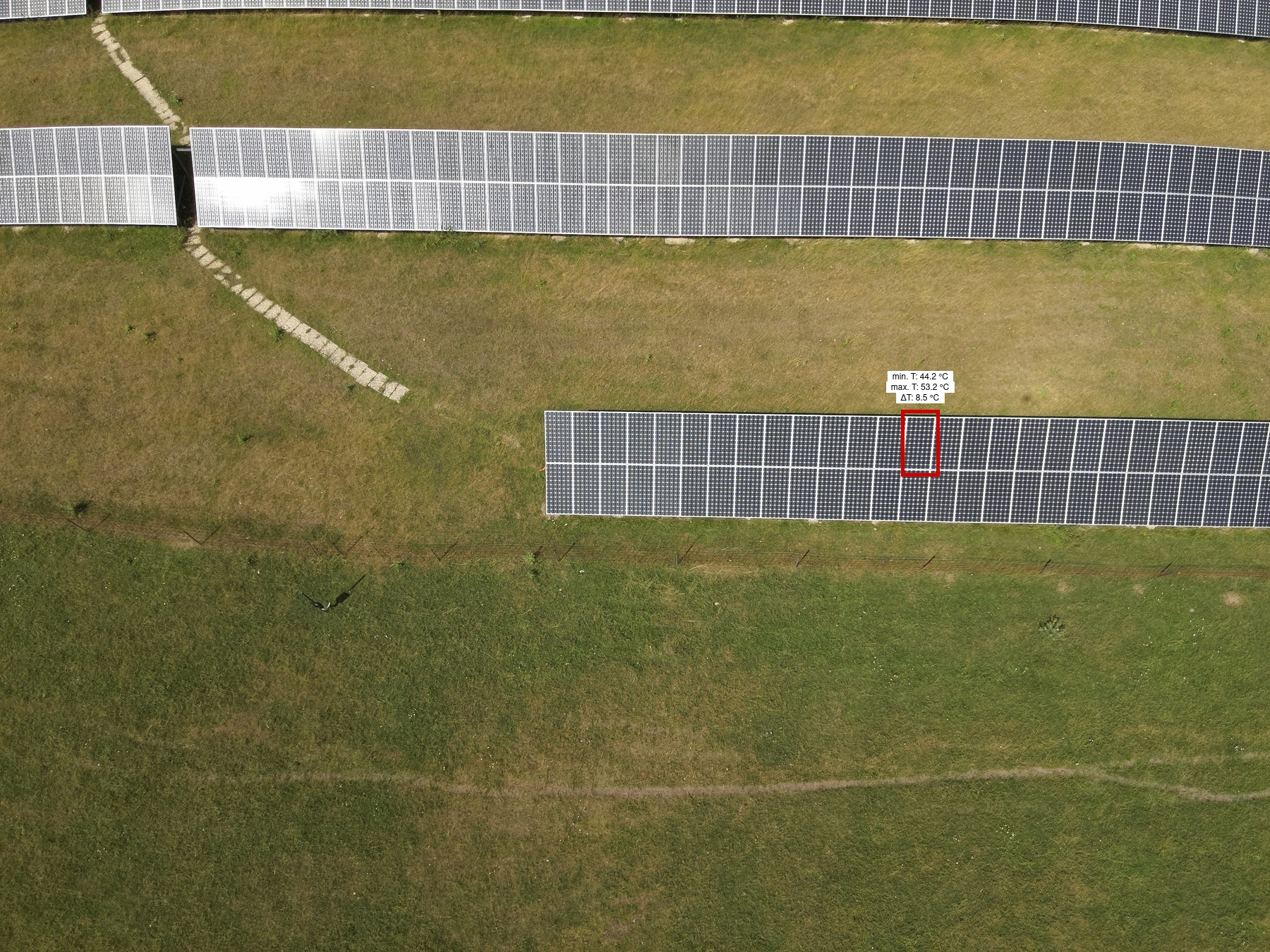

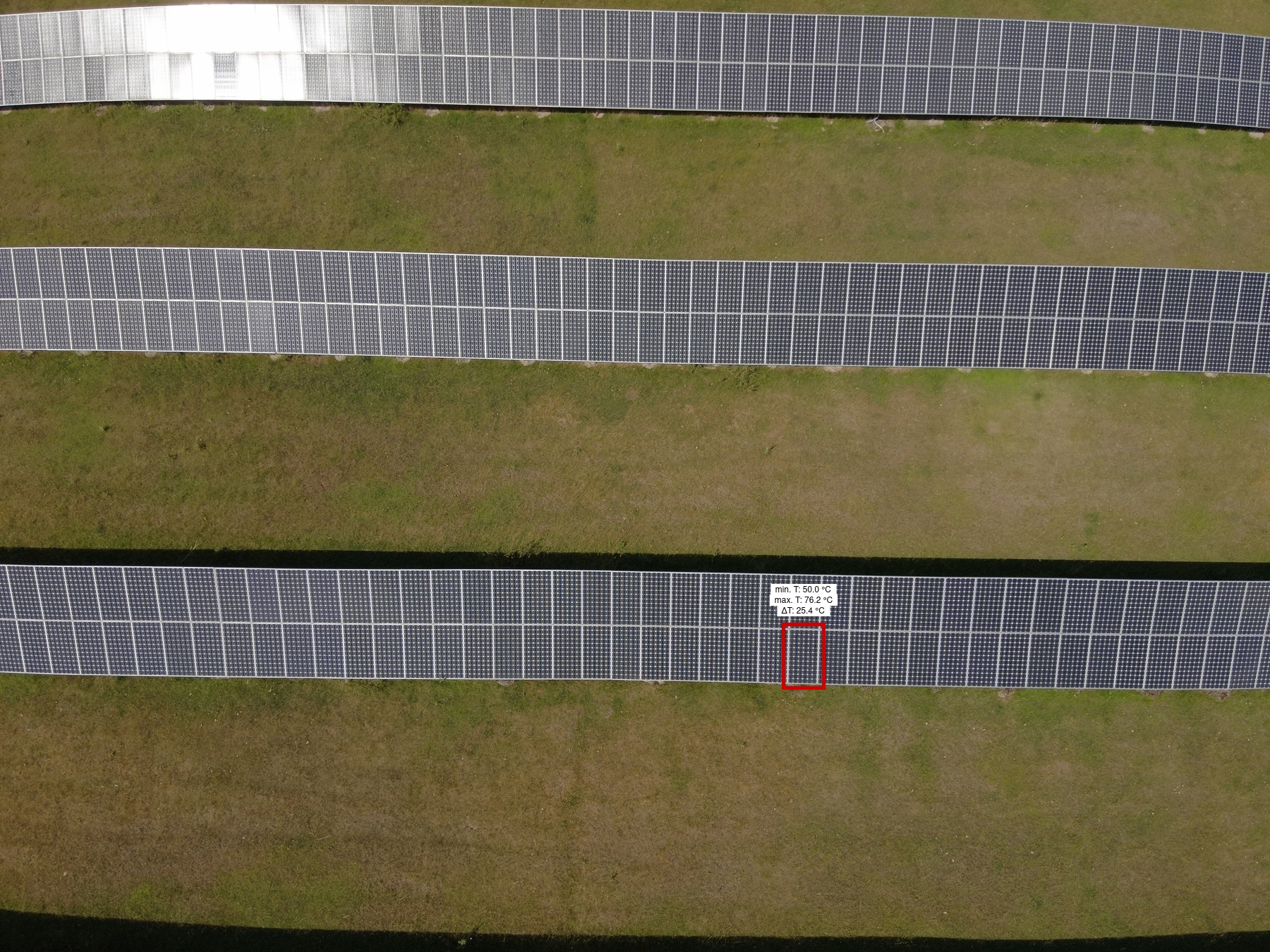

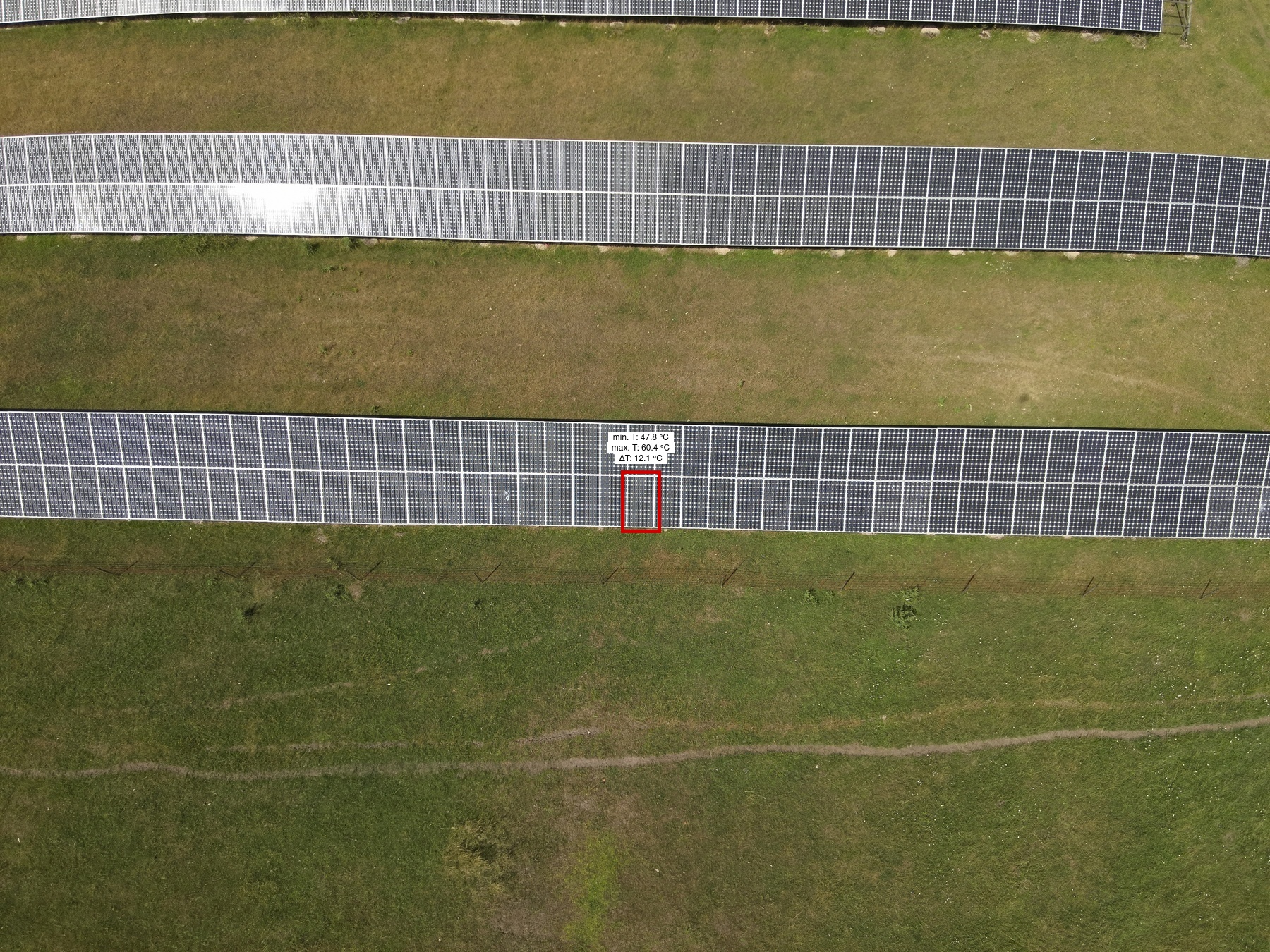

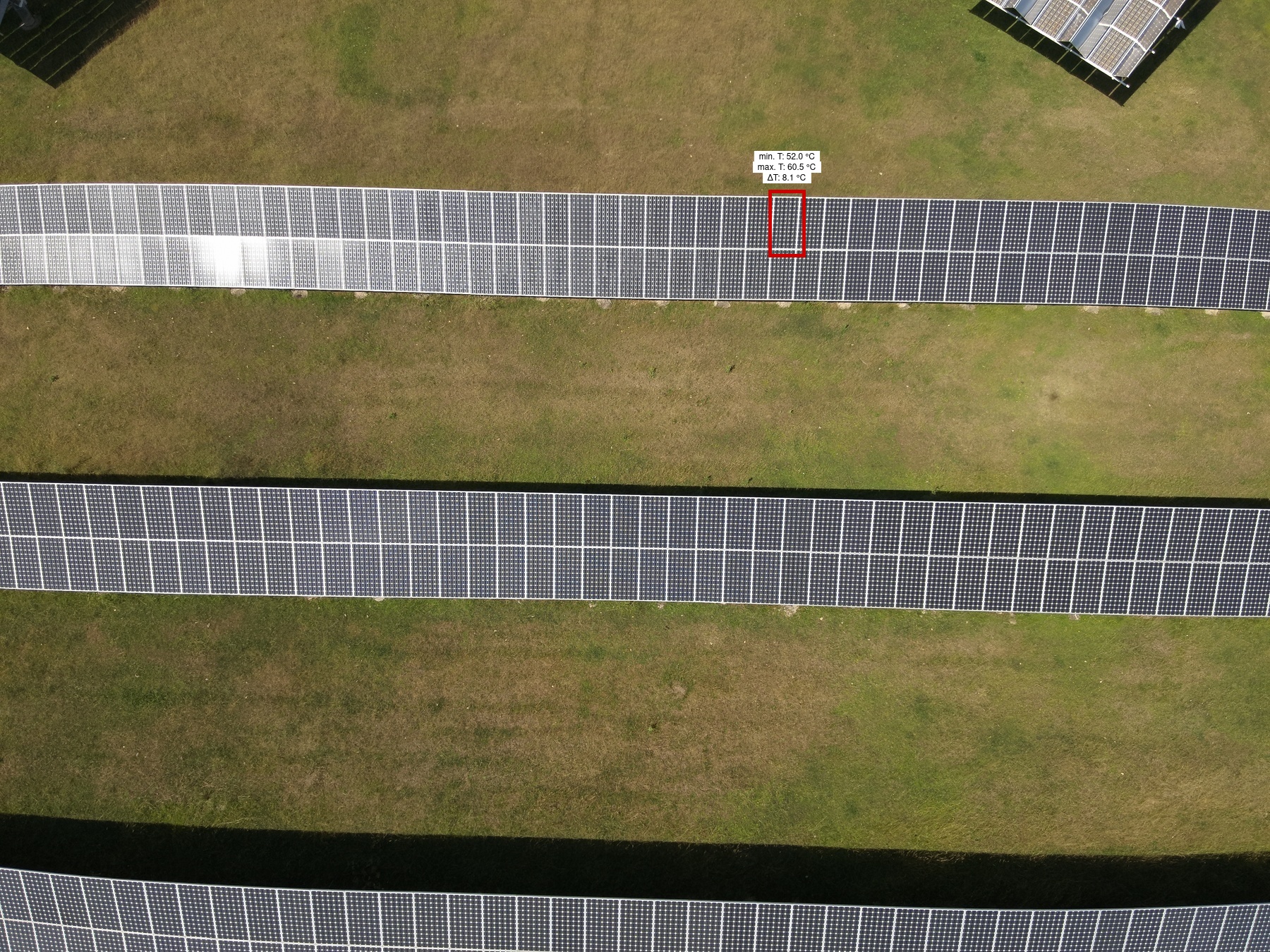

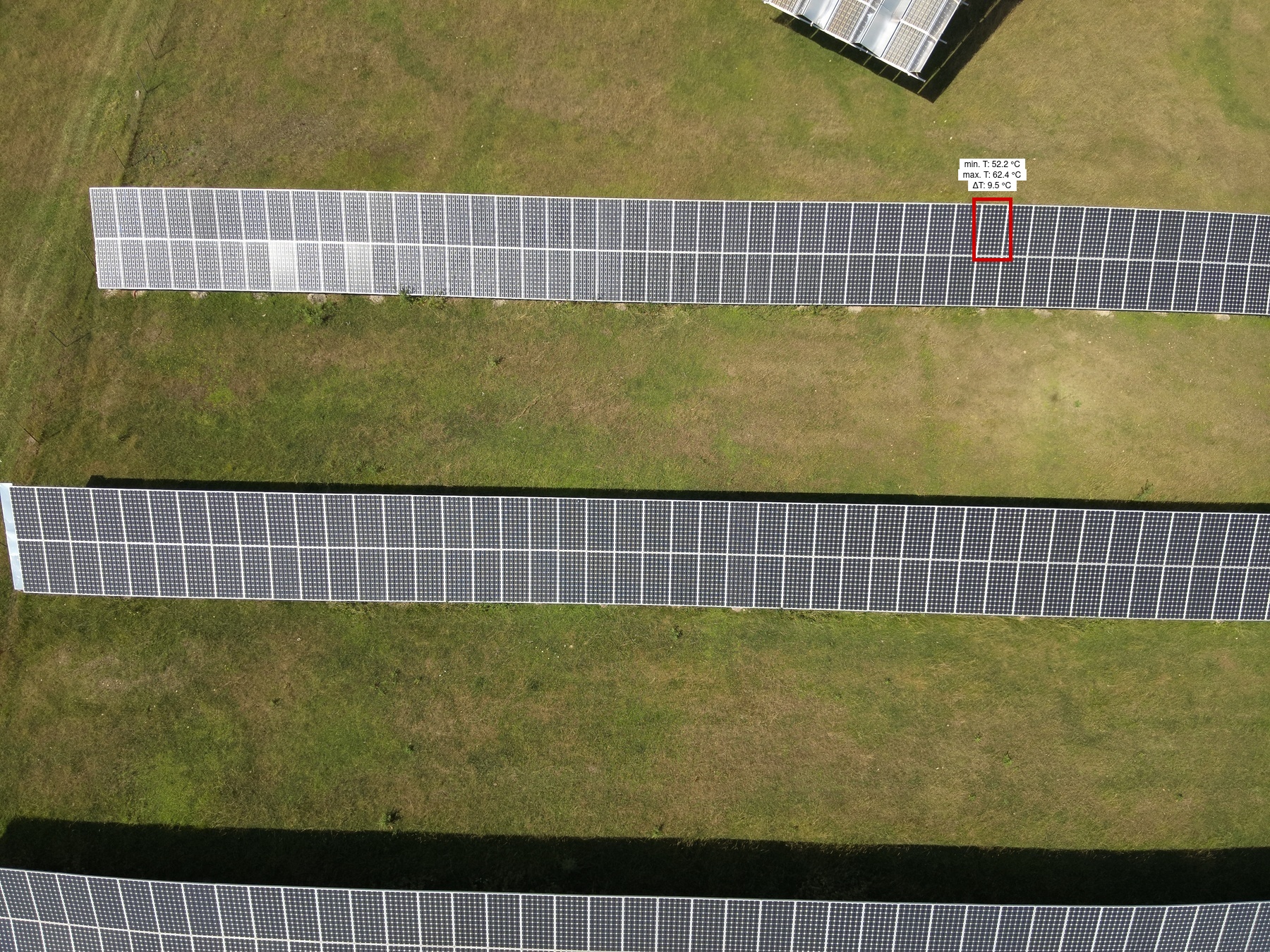

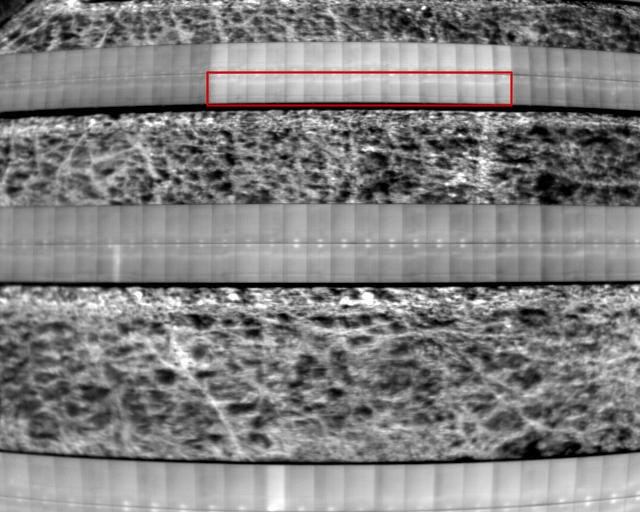

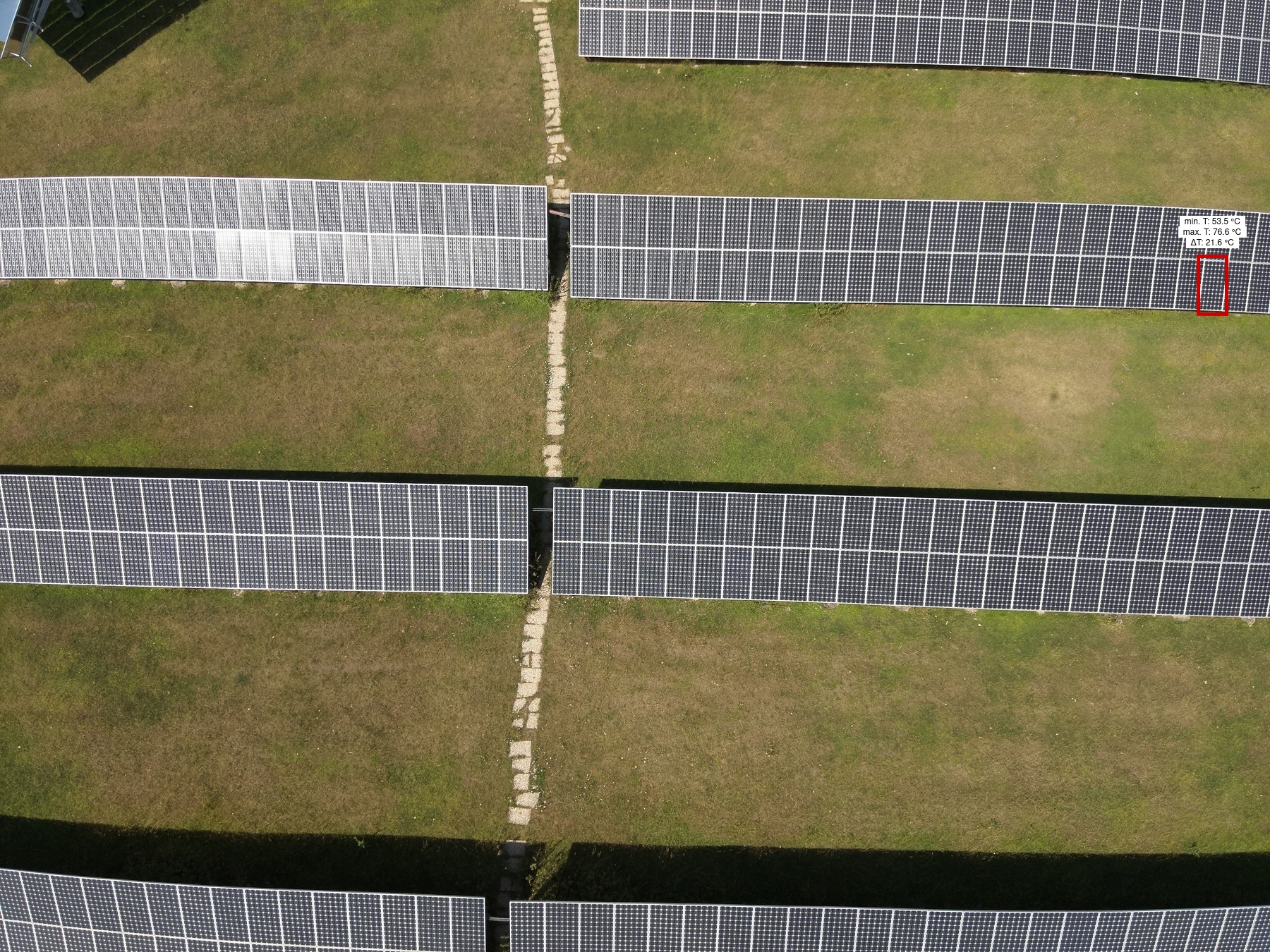

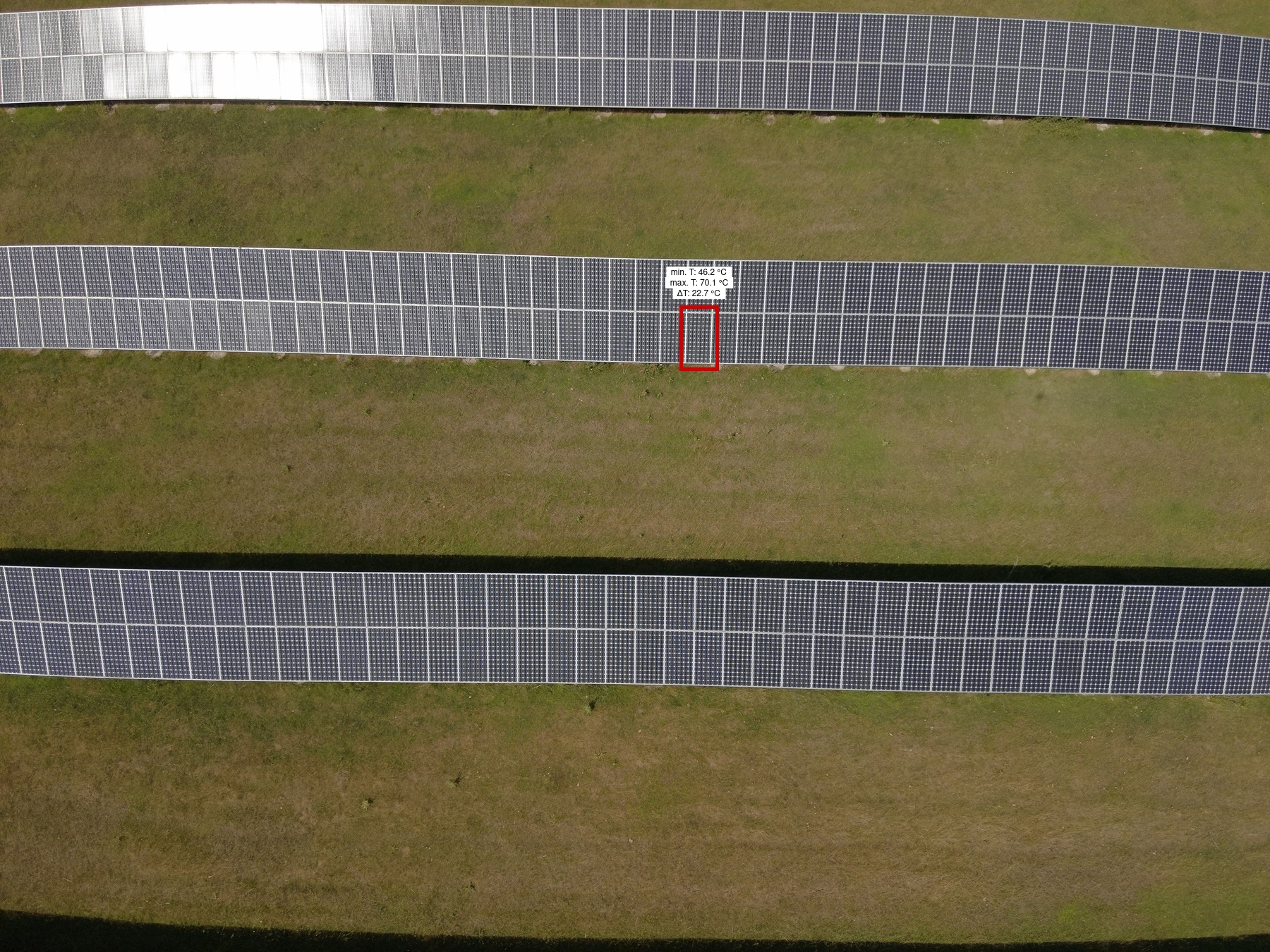

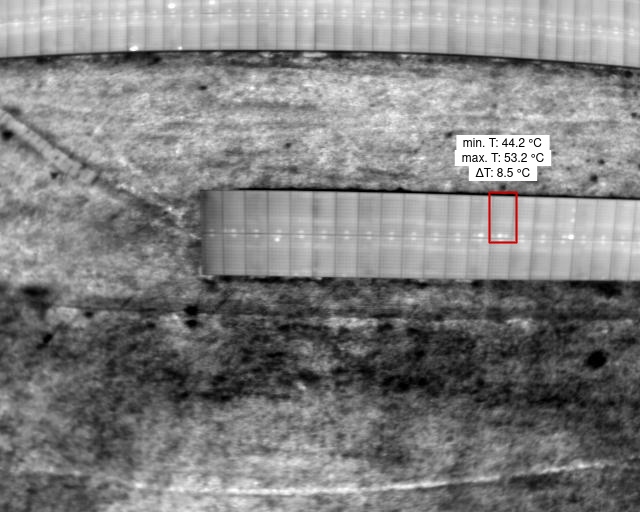

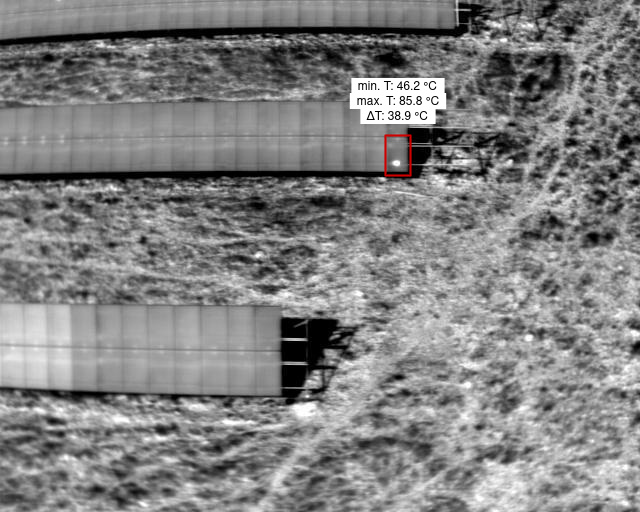

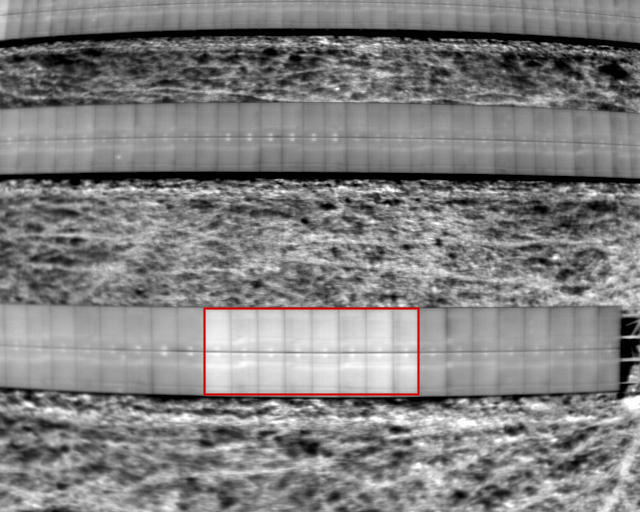

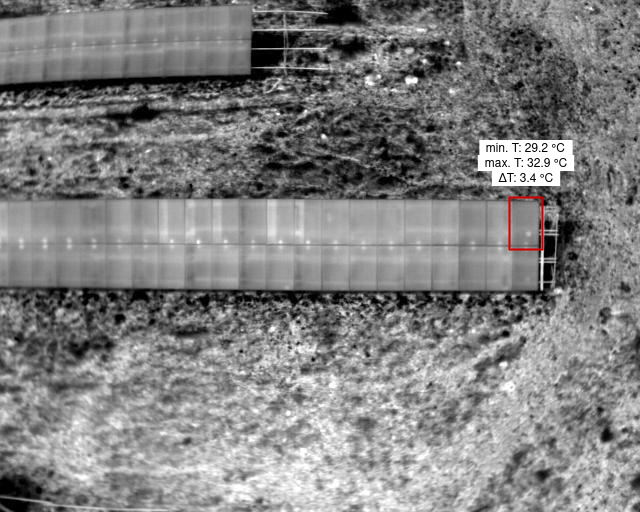

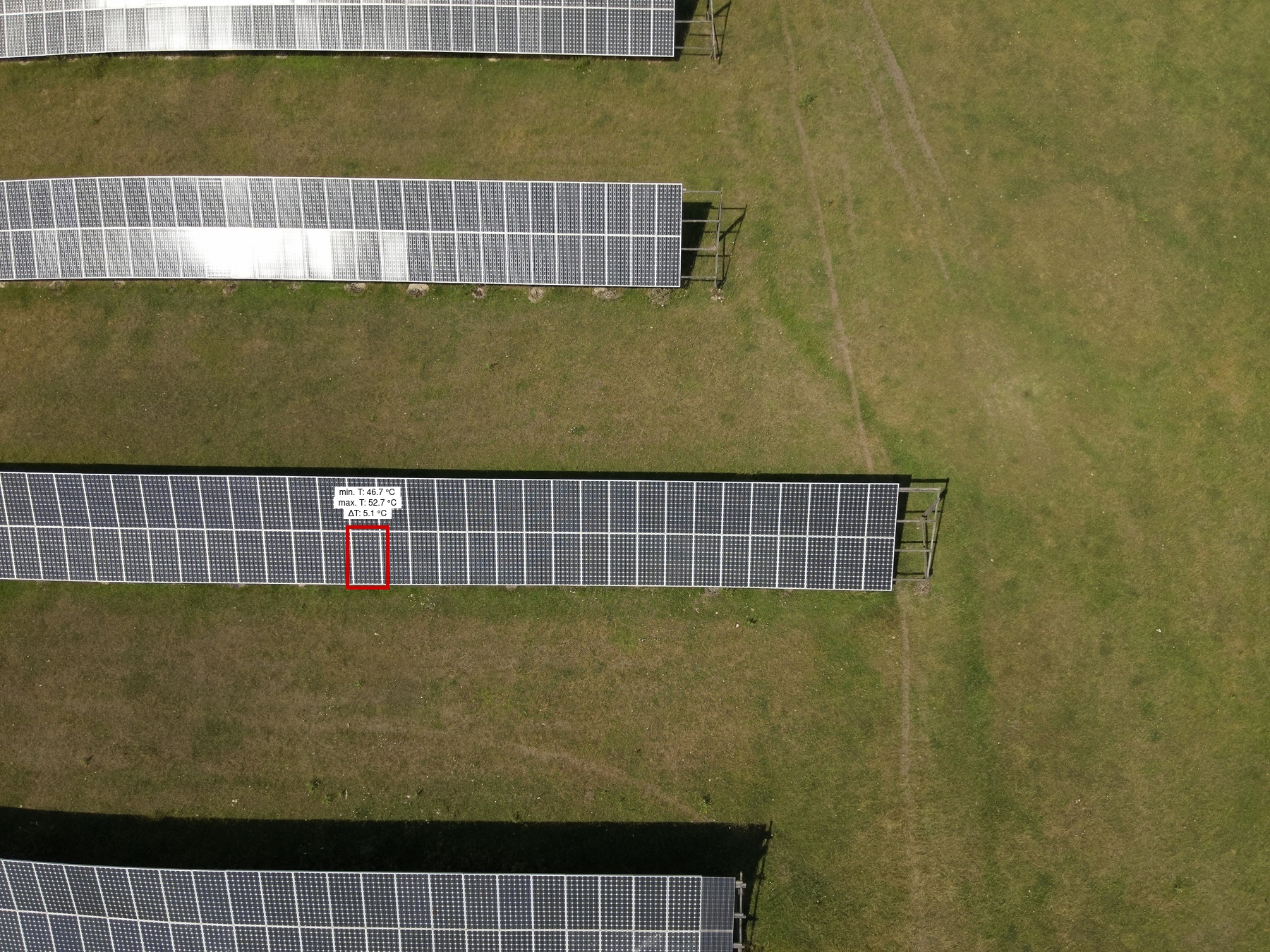

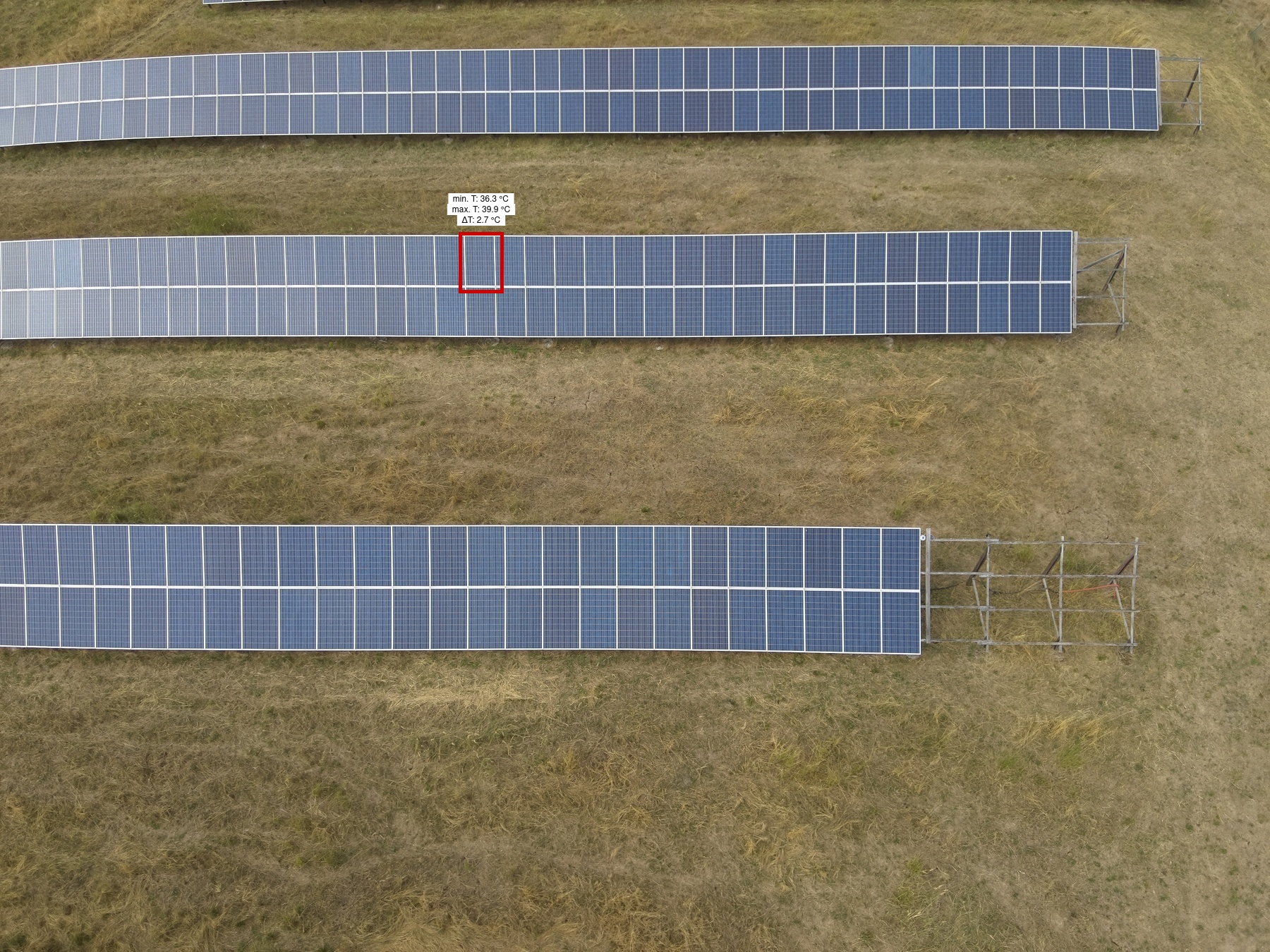

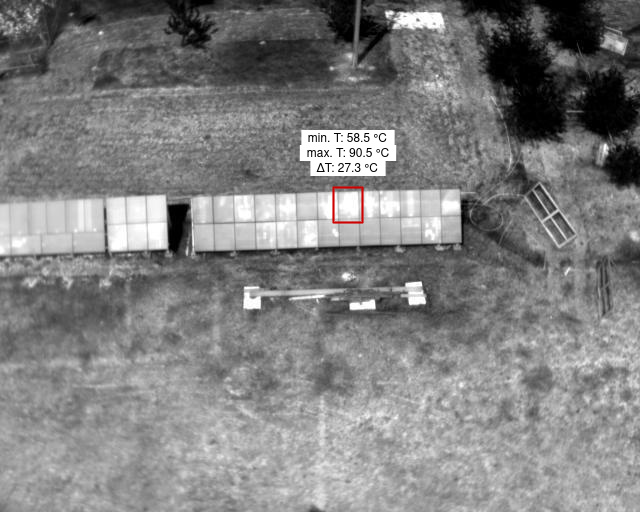

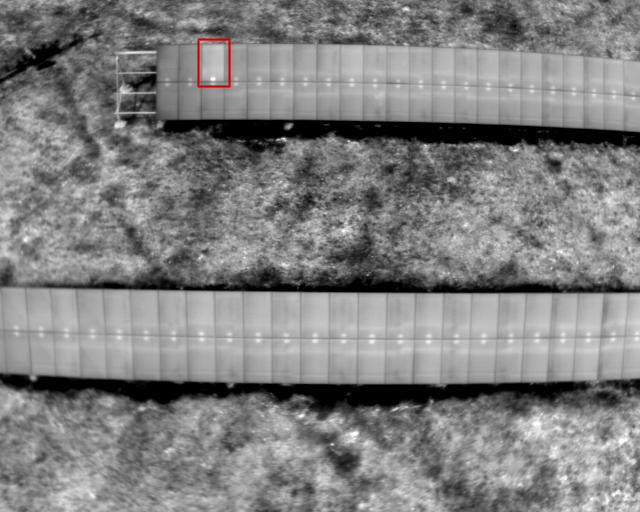

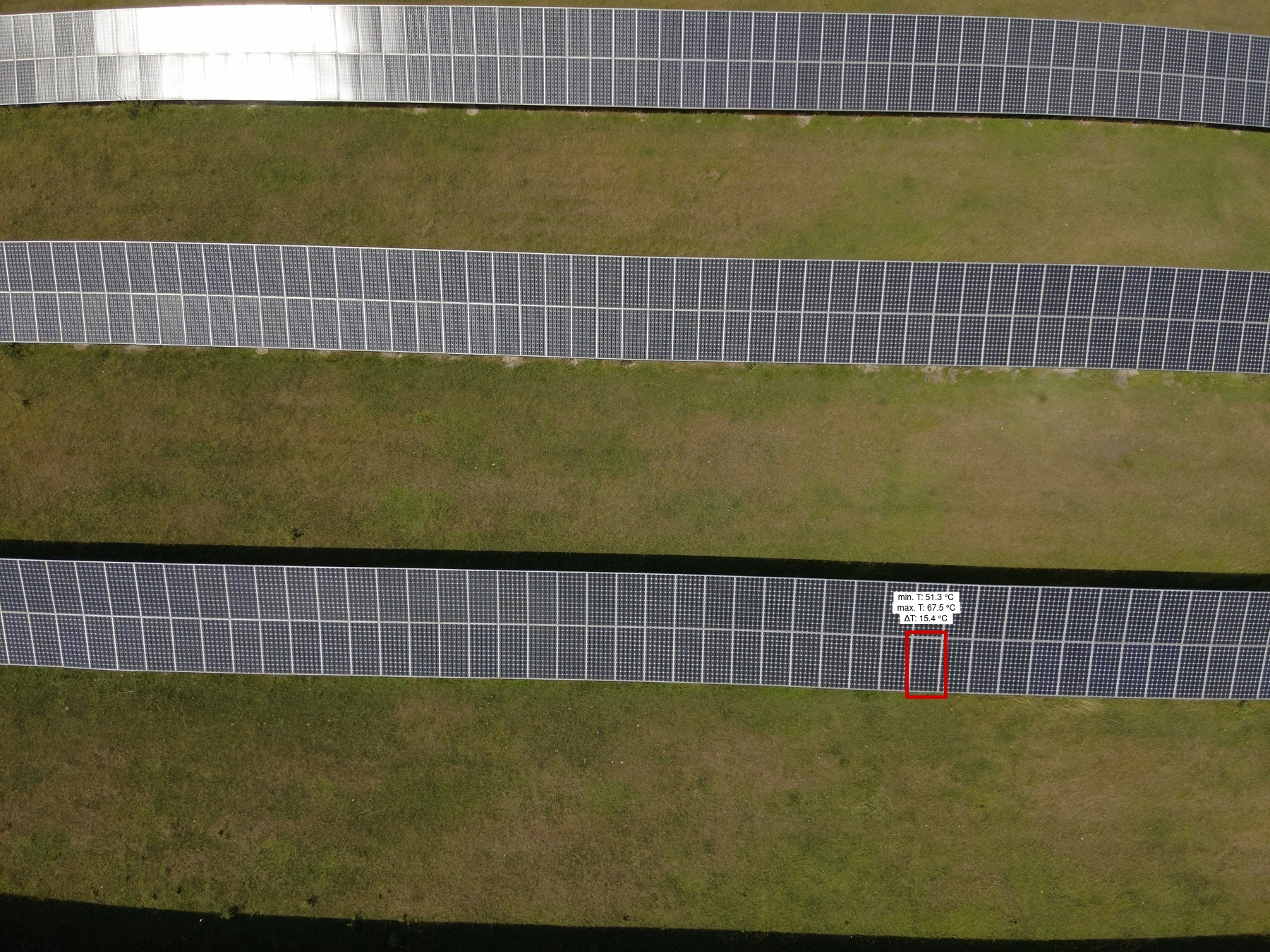

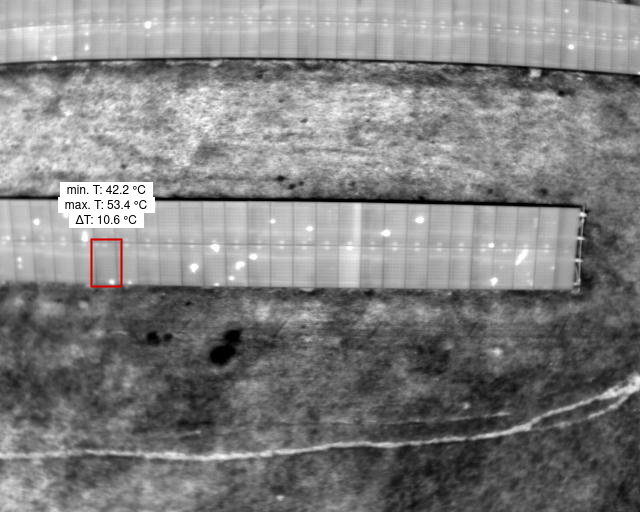

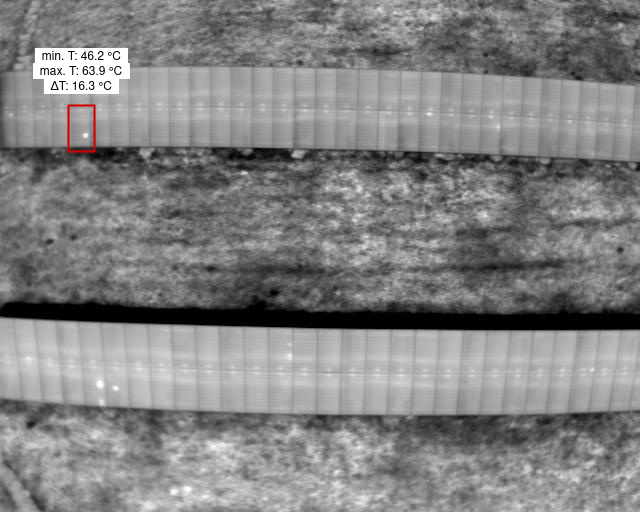

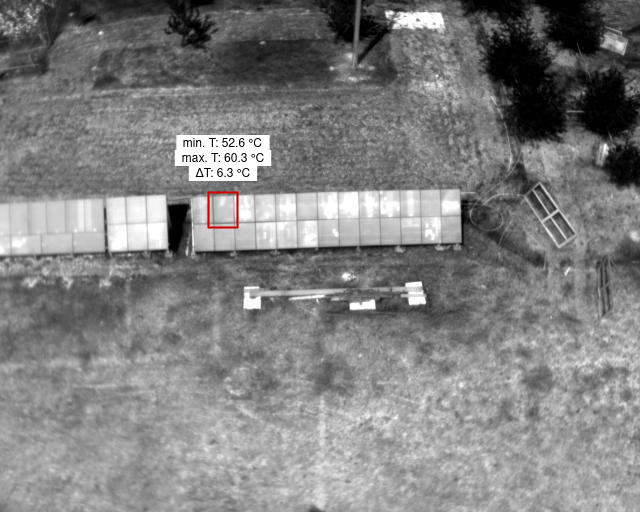

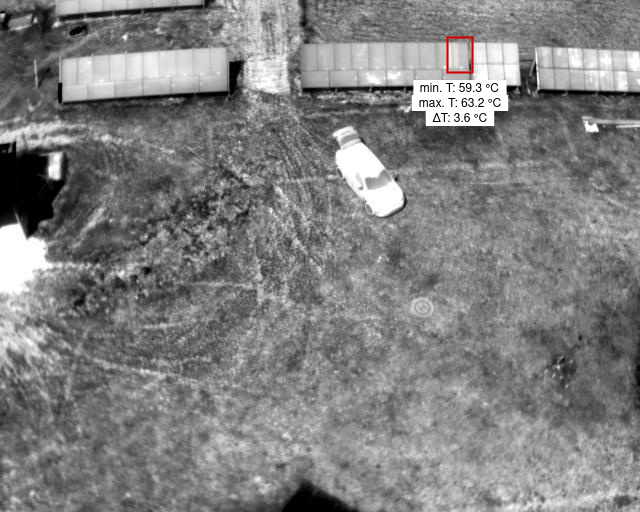

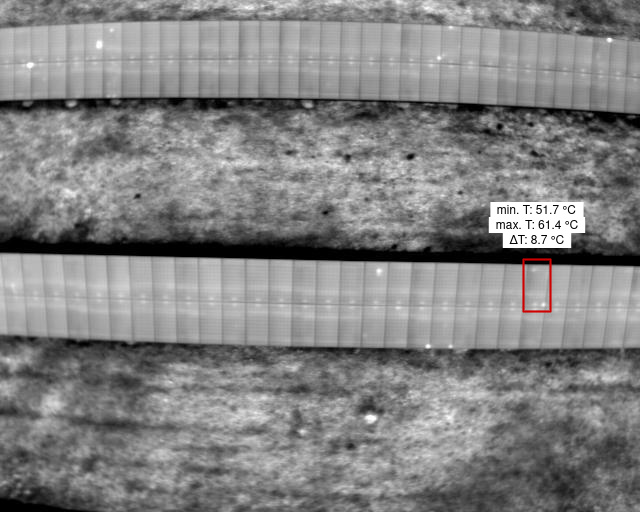

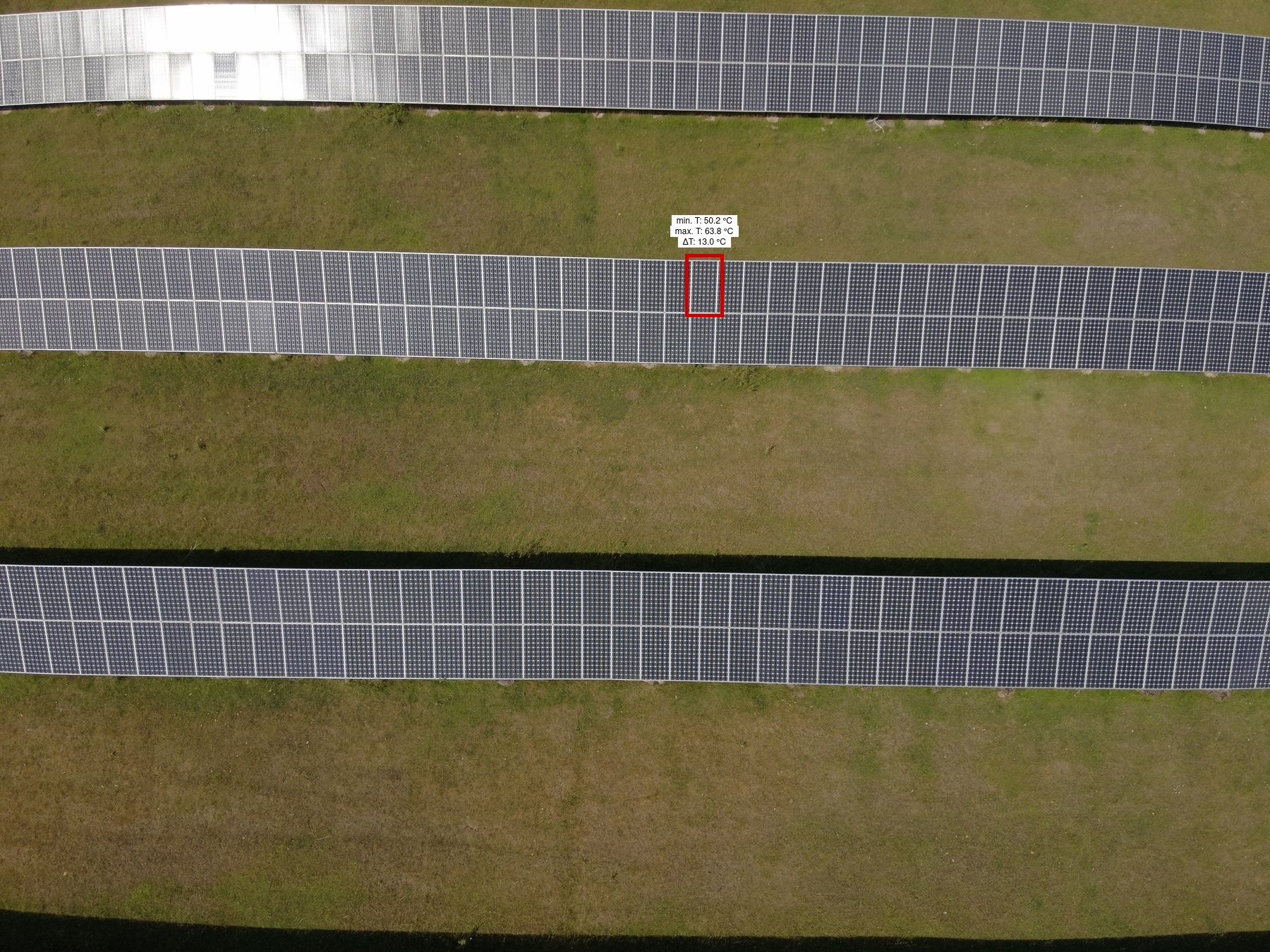

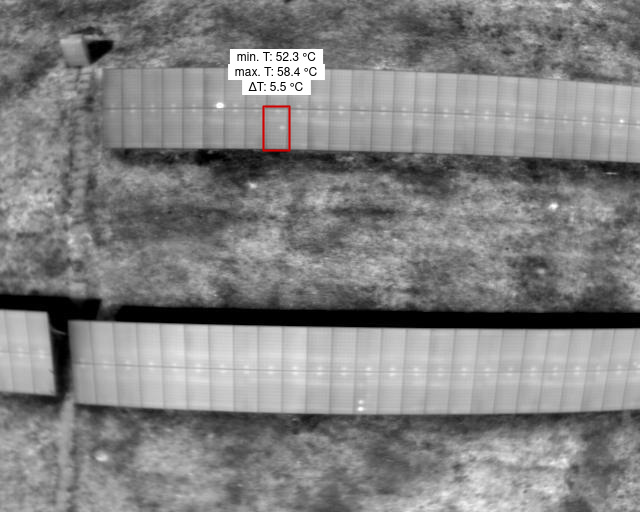

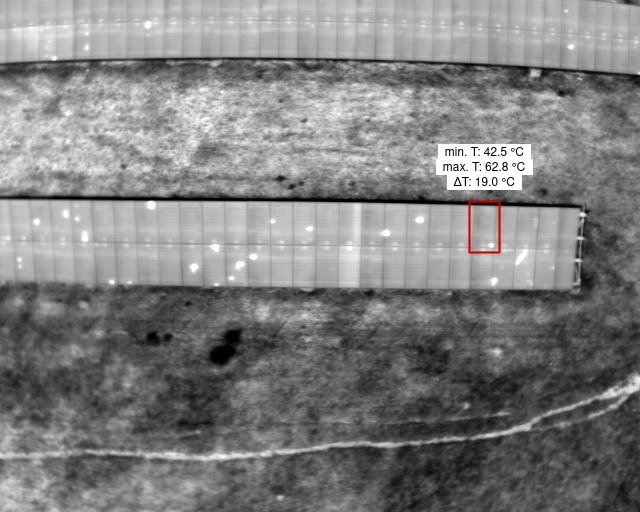

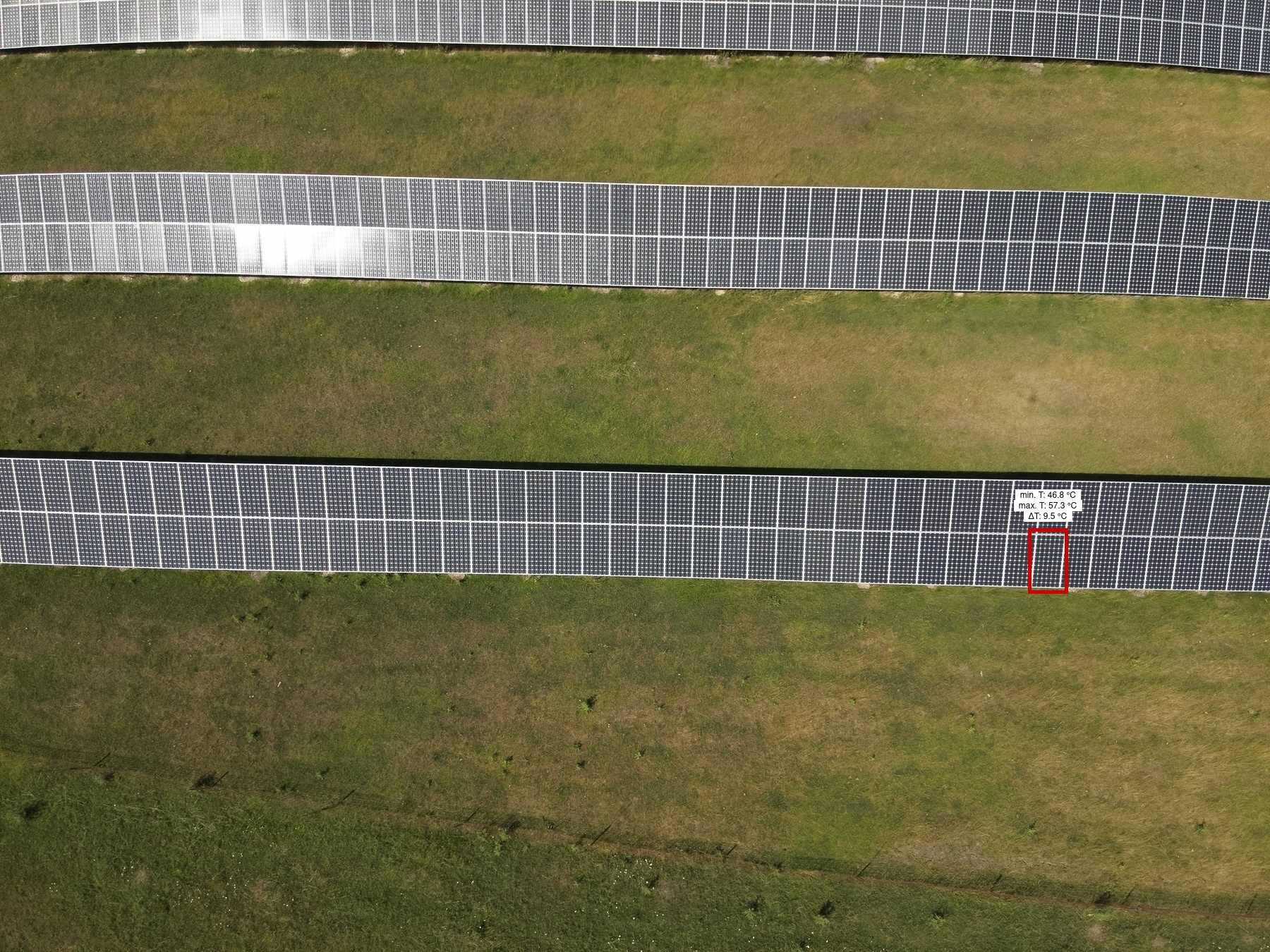

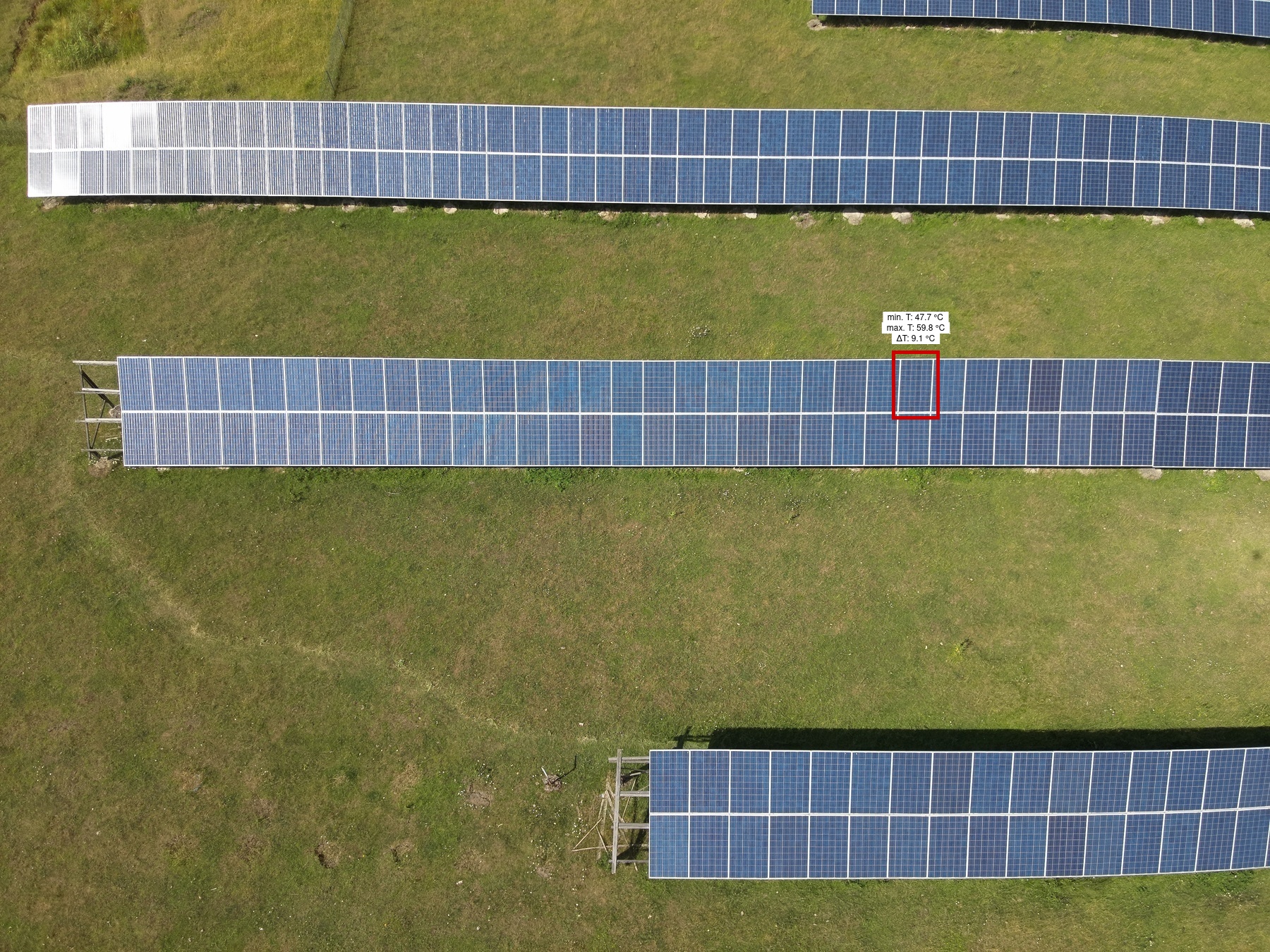

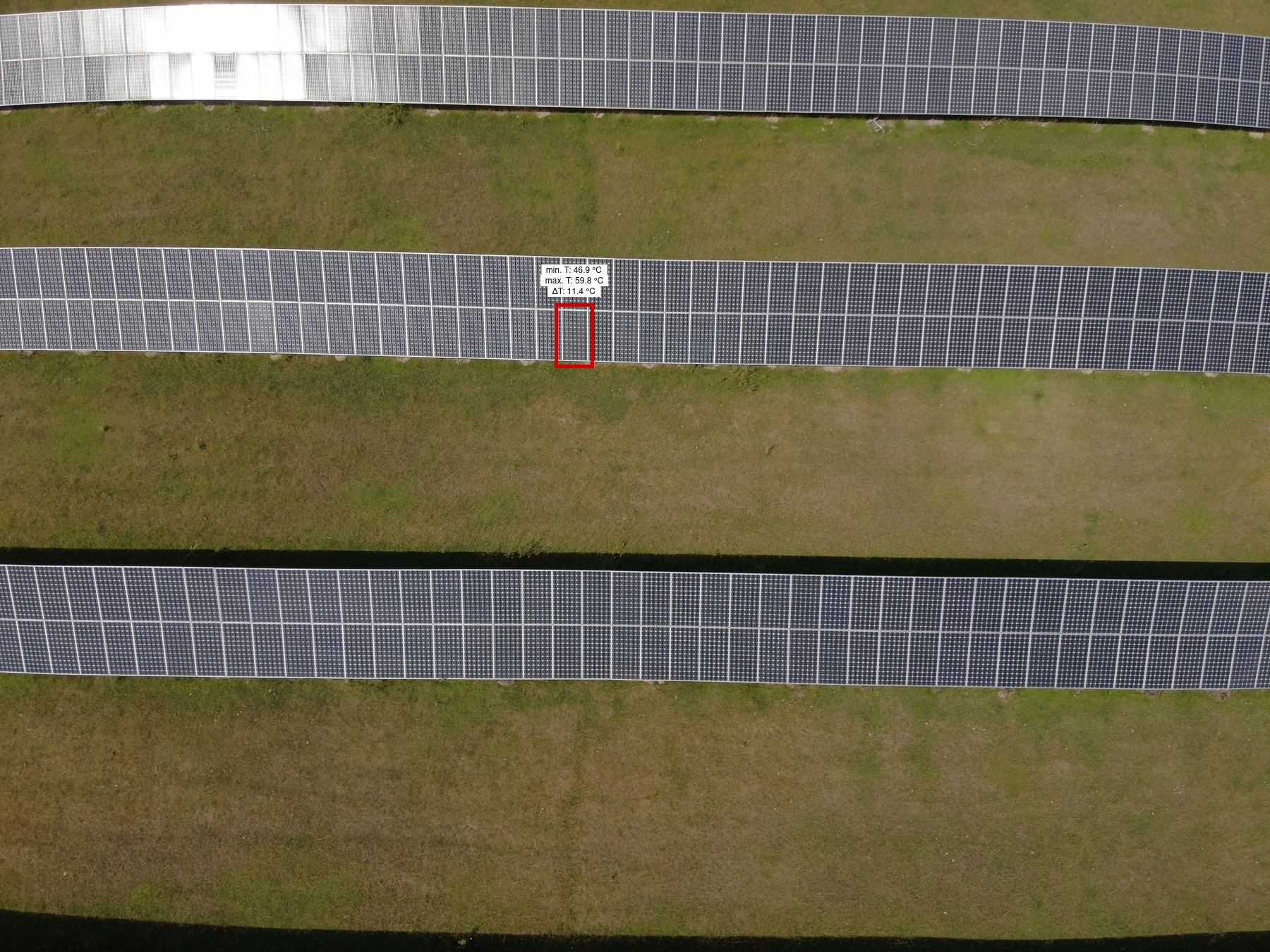

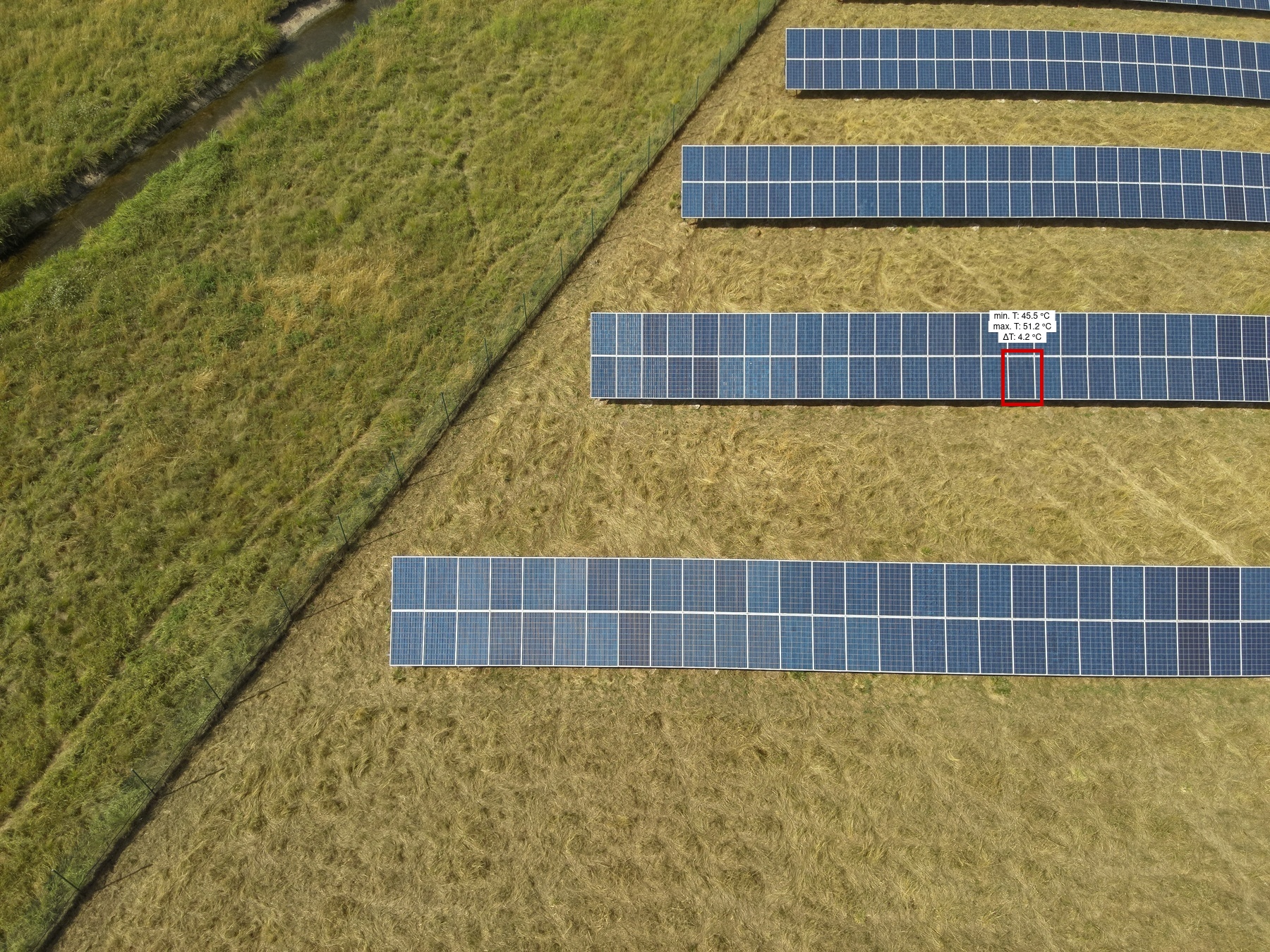

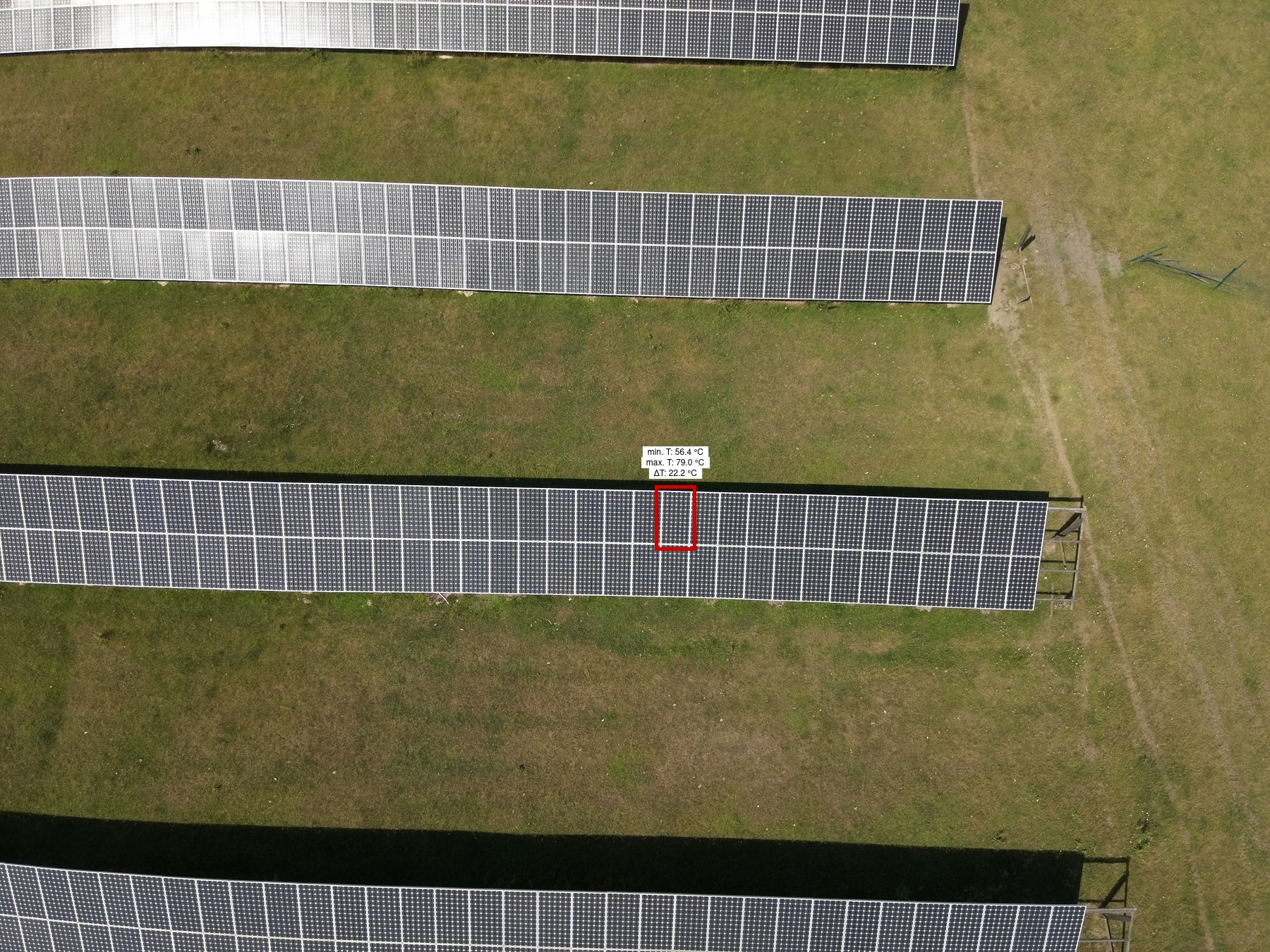

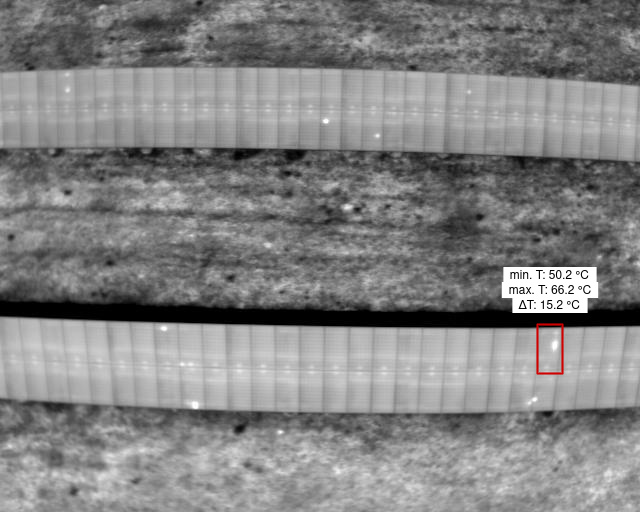

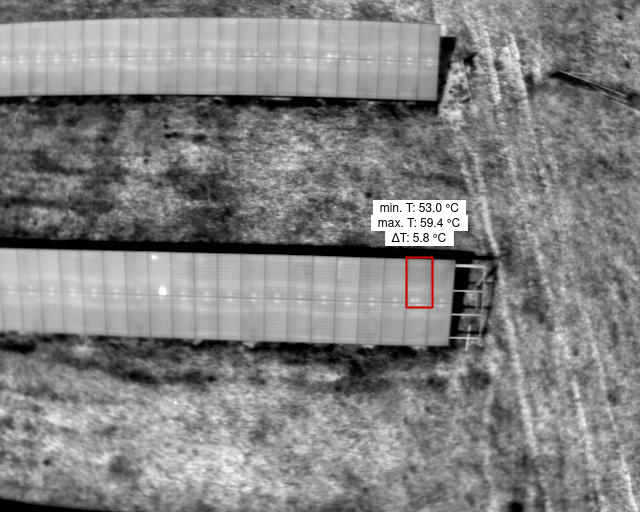

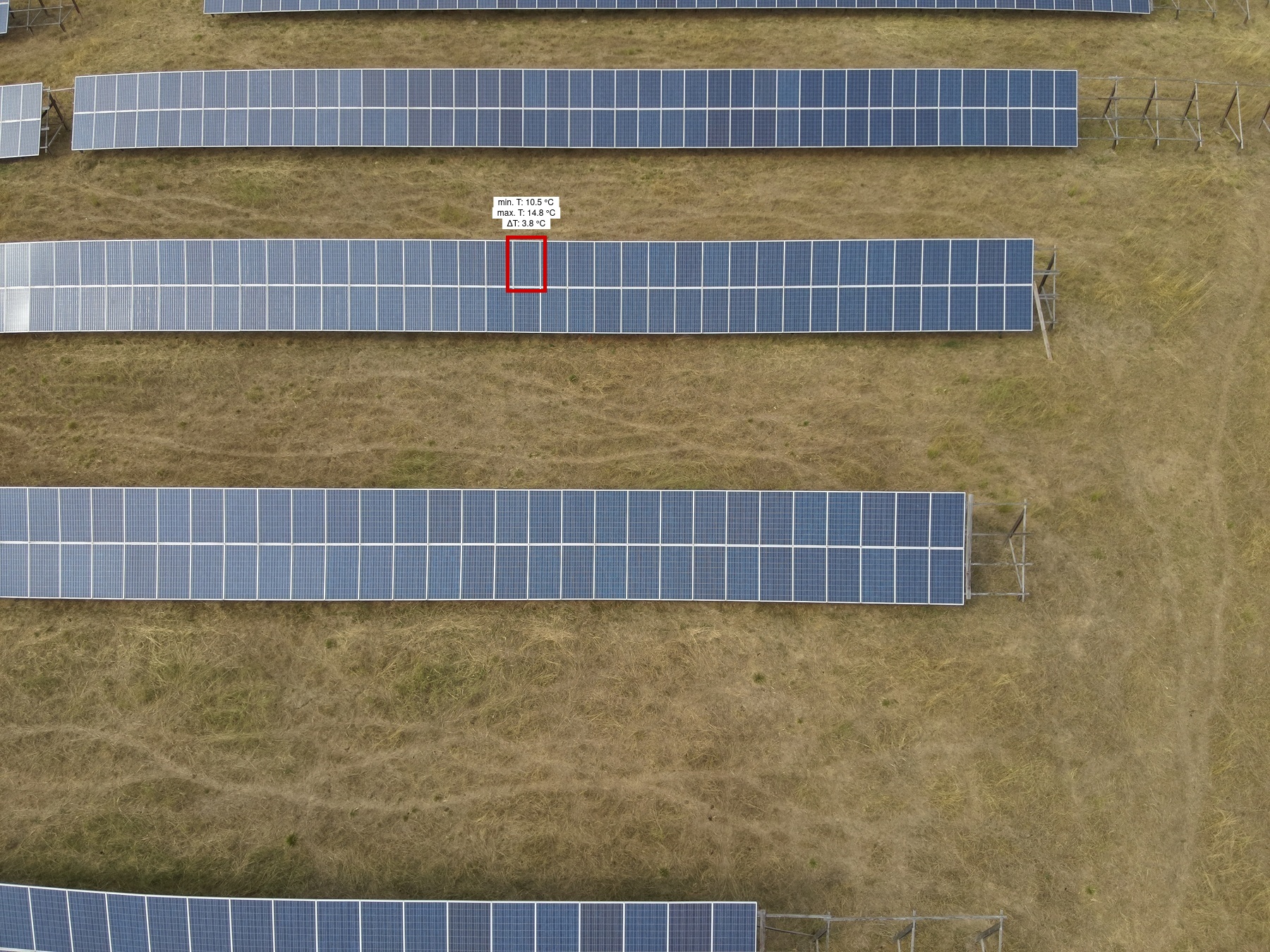

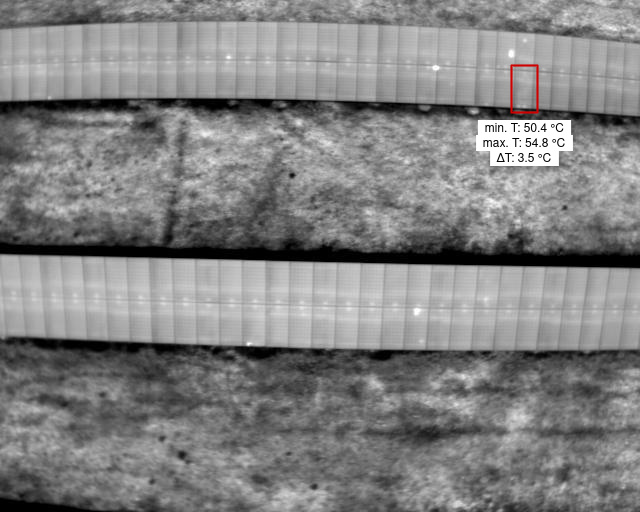

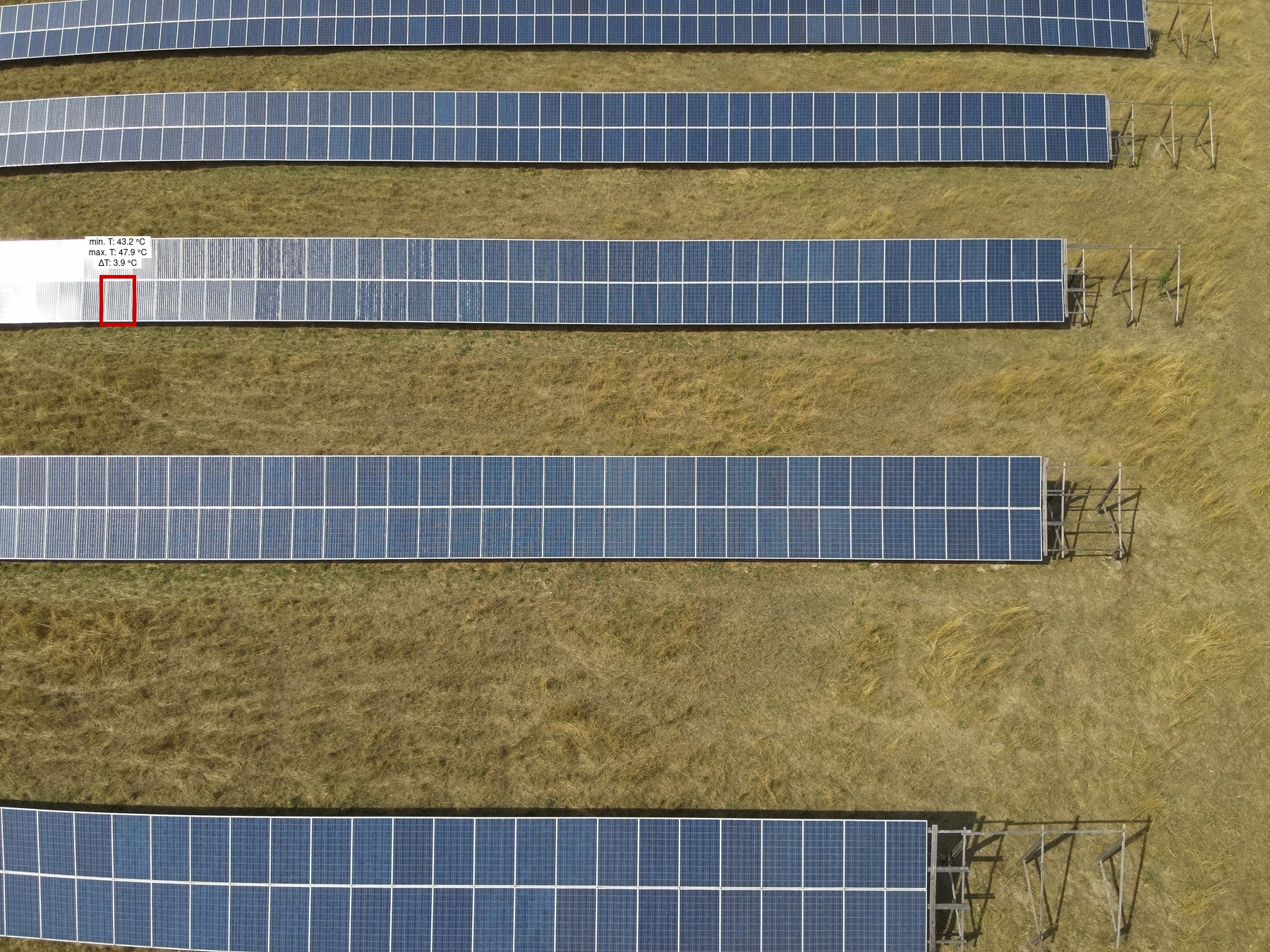

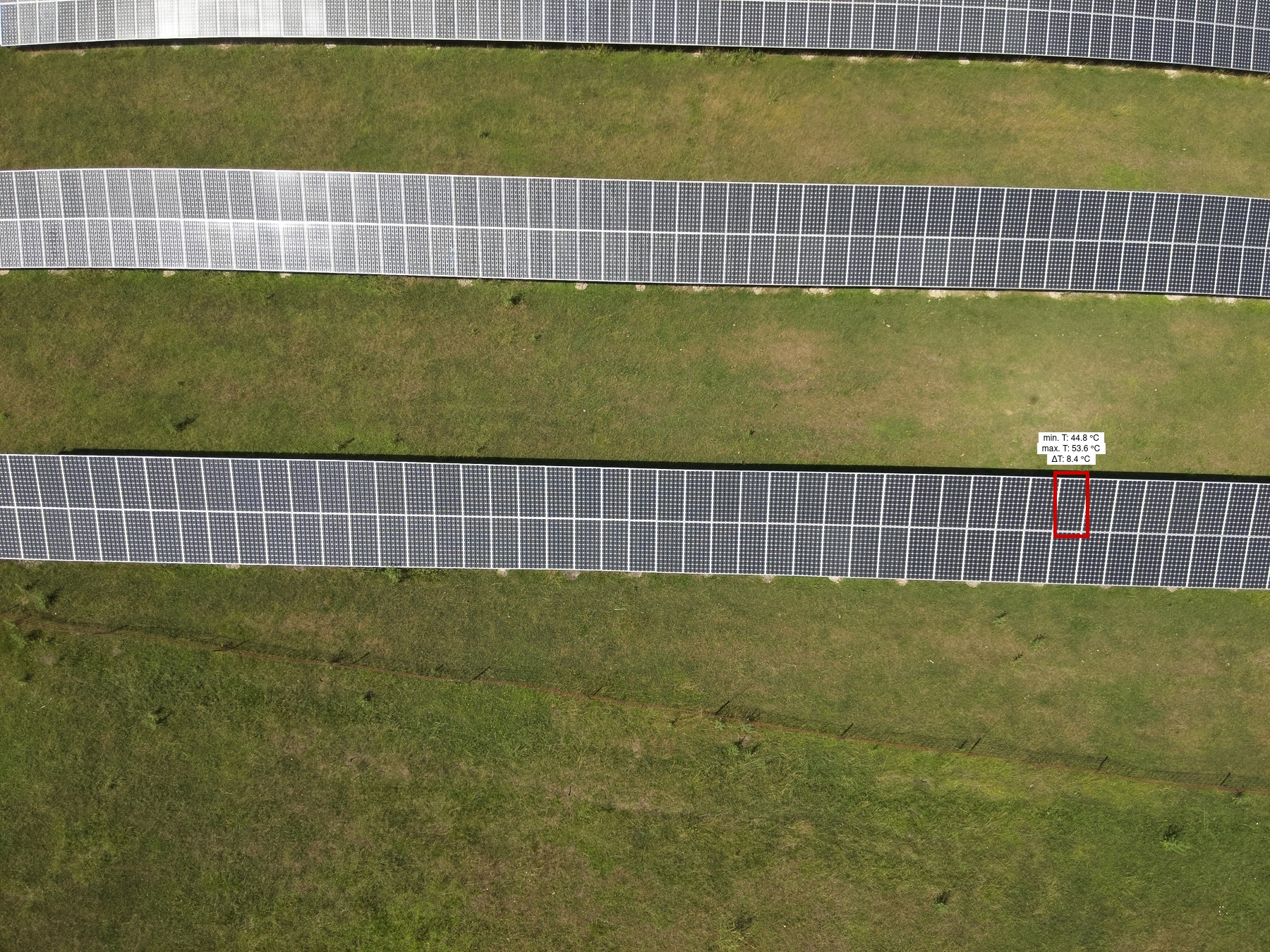

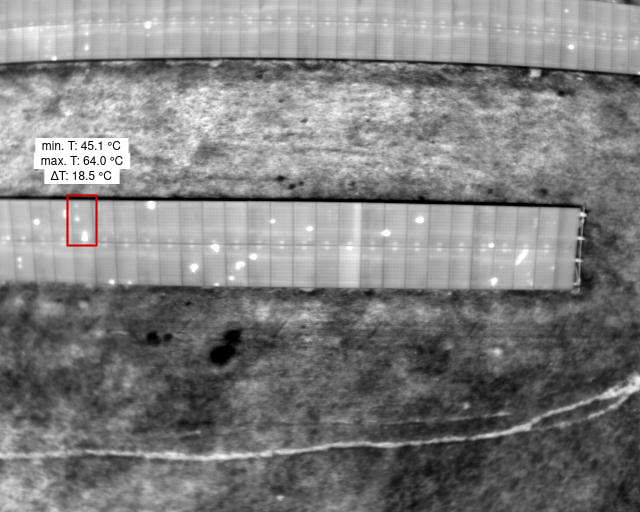

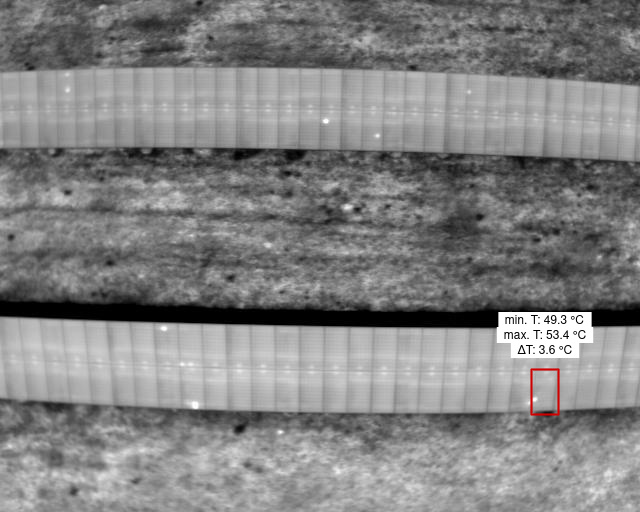

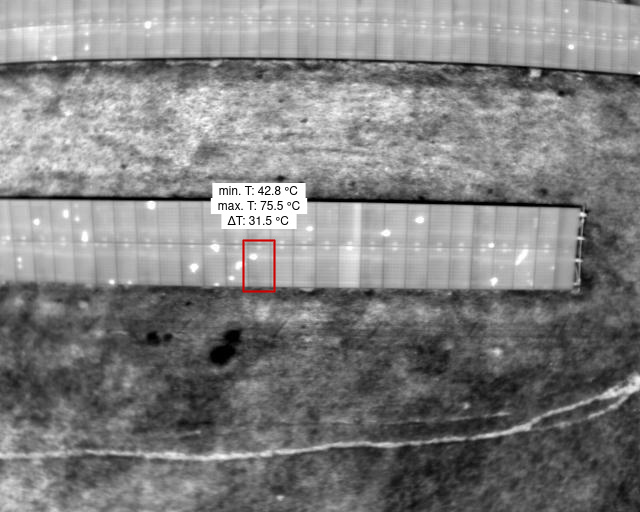

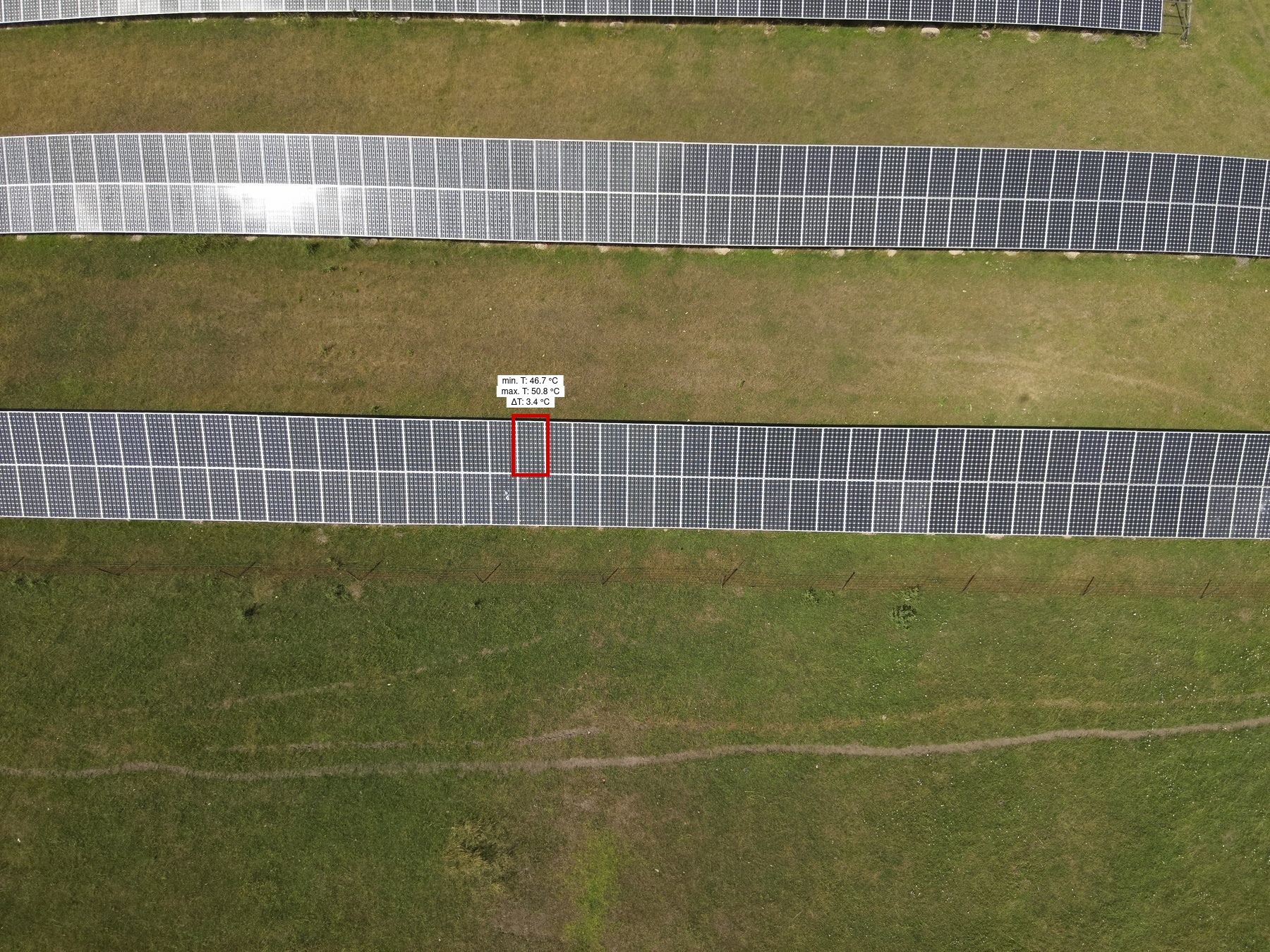

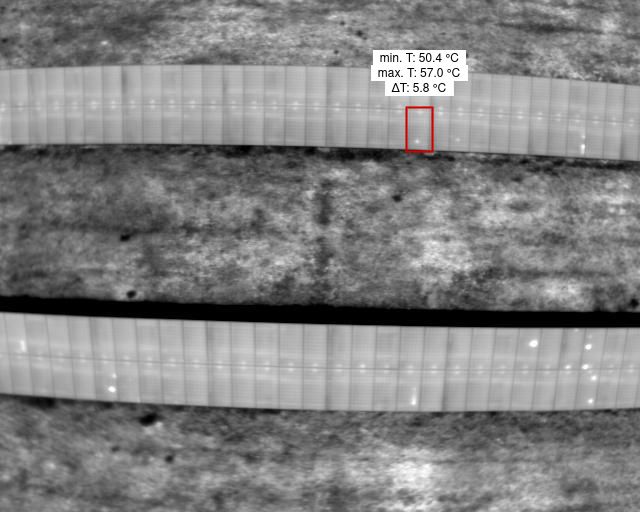

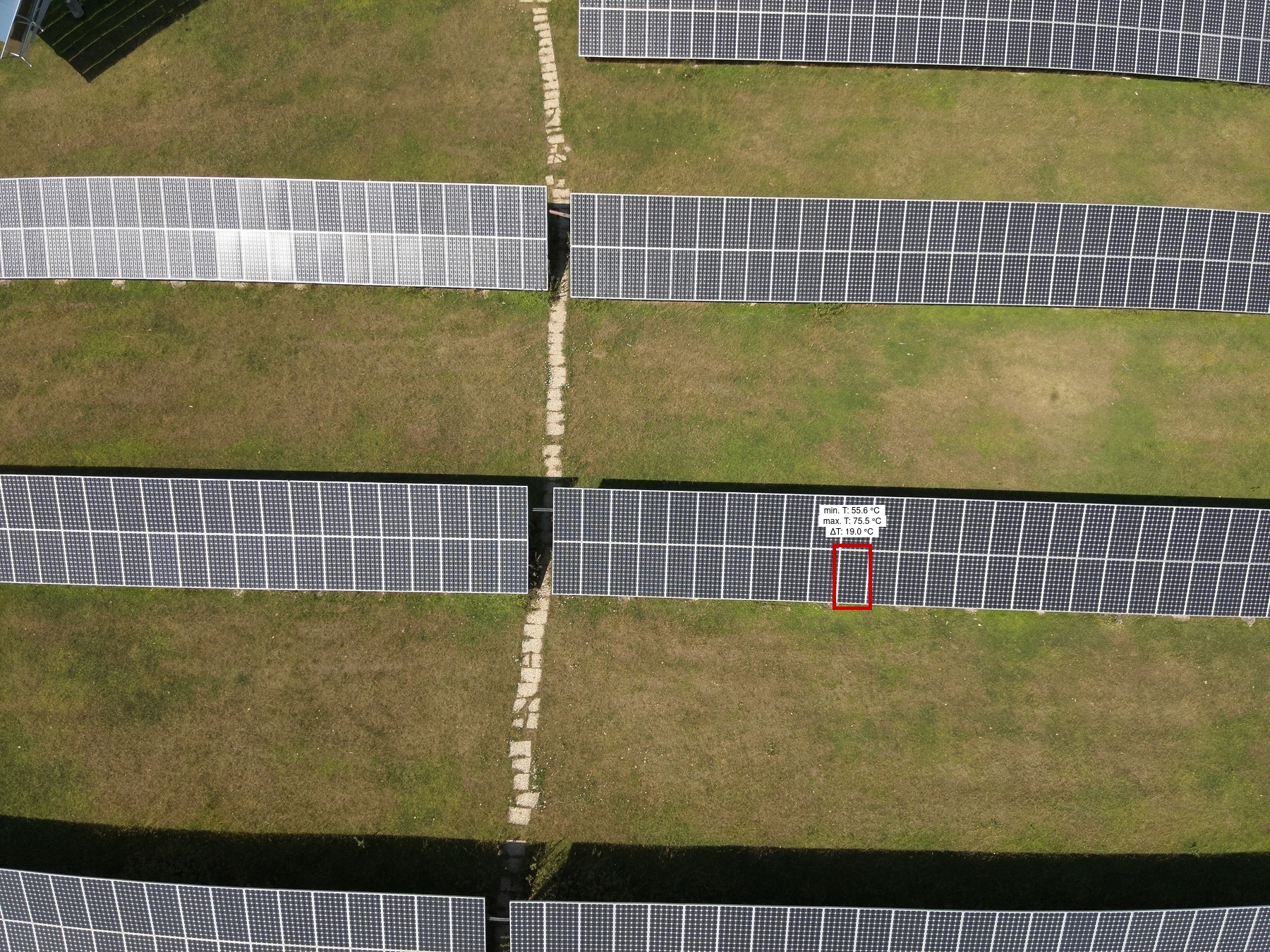

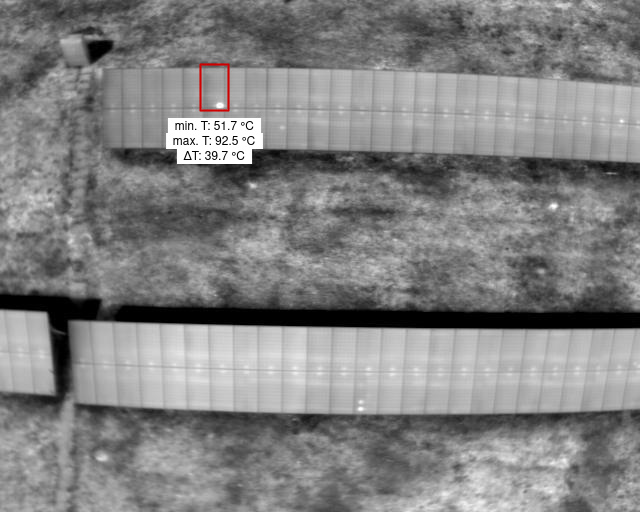

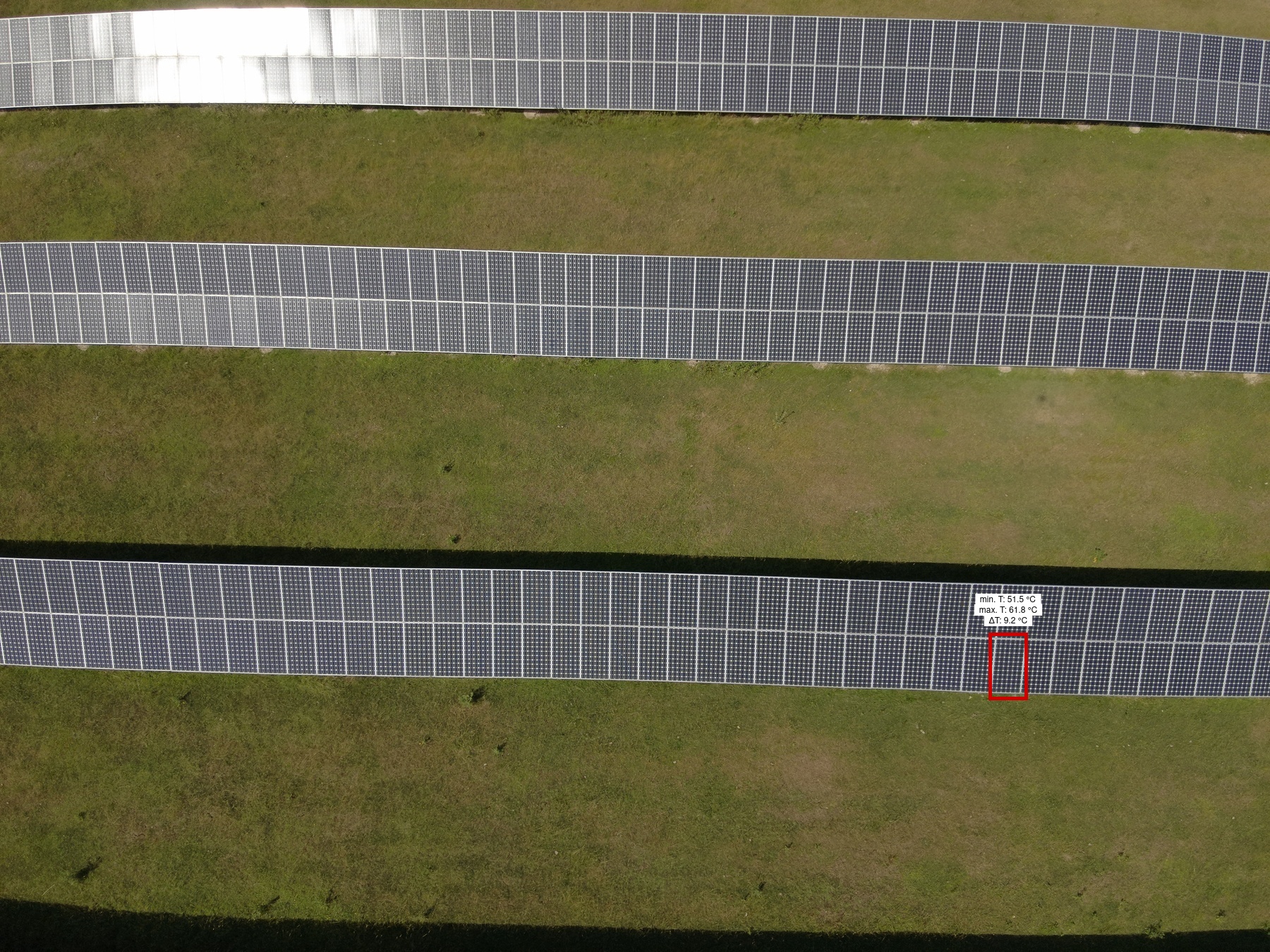

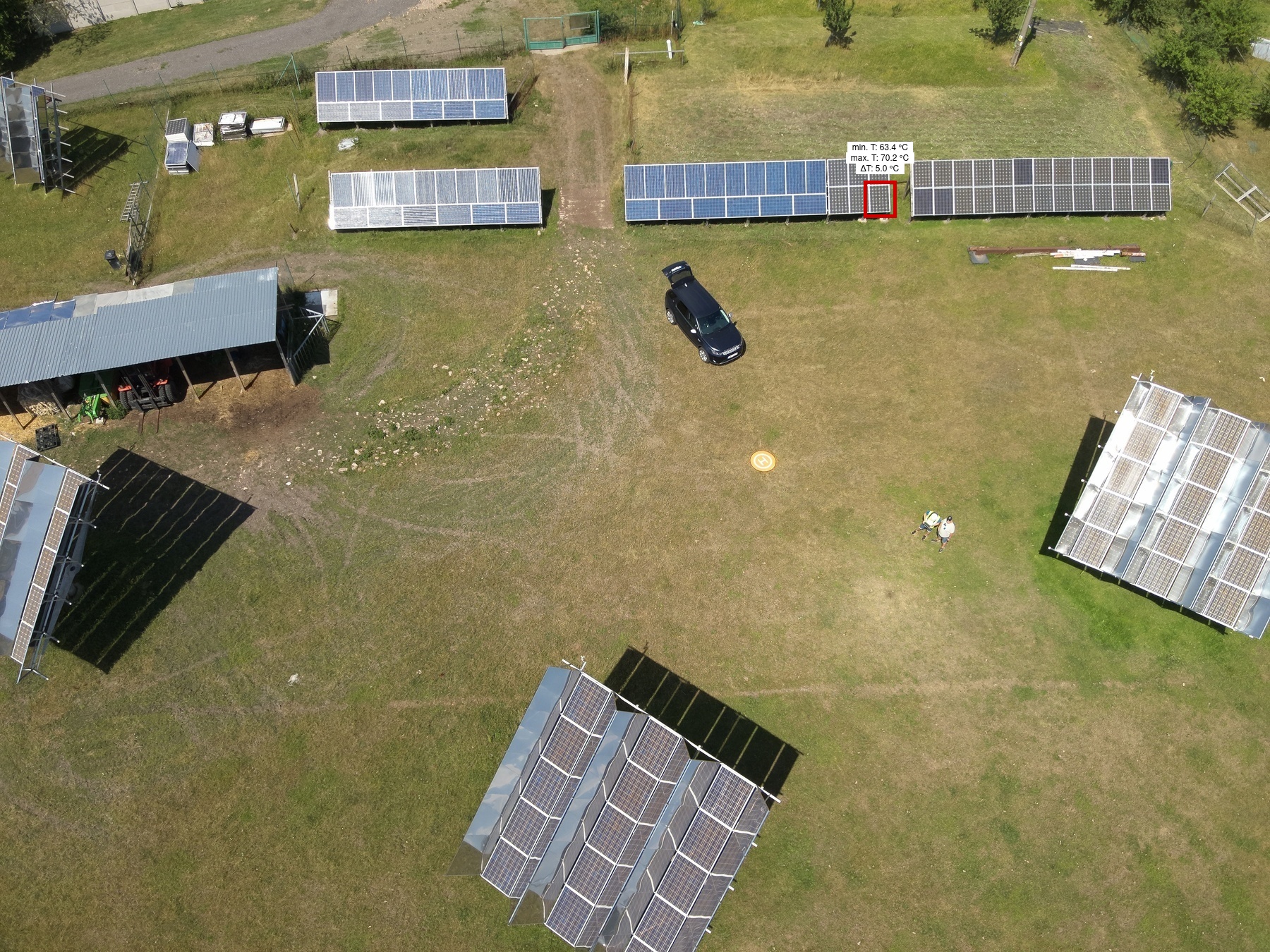

Primární fotka Sekundární fotka Název anomálie Řada X Řada Y String X String Y Modul X Modul Y Priorita Delta T Návrh dalšího postupu

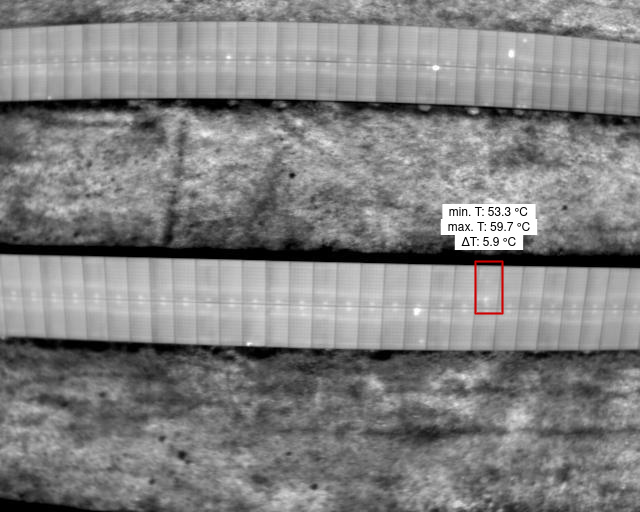

1 53 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 53A 1 1 48 1 Nízká 5.9 1
2 53 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 53A 1 2 66 1 Střední 14.9 2
3 53 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 53A 1 2 67 1 Nízká 7 1
4 53 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 53A 1 1 64 1 Střední 10.2 2
5 53 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 53A 1 1 71 1 Nízká 8.7 1
6 53 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 53A 1 1 76 1 Nízká 8.1 1
7 53 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 53B 1 2 75 1 Nízká 6 1
8 53 Vegetation Vegetace
(Vegetation) 		1 53B 1 2 63 1 Nízká 1
9 52 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 52A 1 2 46 1 Vysoká 40.3 3
10 52 Vegetation Vegetace
(Vegetation) 		1 52A 1 2 27 1 Nízká 1
11 55 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 55A 1 1 20 1 Nízká 7 1
12 55 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 55A 1 2 24 1 Střední 19.2 2
13 51 Vegetation Vegetace
(Vegetation) 		1 51 1 2 37 1 Nízká 1
14 55 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 55A 1 2 37 1 Nízká 9.2 1
15 54 Internal Short Circuit Medium Vnitřní zkrat – střední teplota
(Internal Short Circuit Medium) 		1 54A 1 2 46 1 Střední 12.5 2
16 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54A 1 2 40 1 Nízká 3.4 1
17 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54A 1 2 38 1 Nízká 5.8 1
18 55 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 55A 1 1 42 1 Vysoká 34.7 3
19 55 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 55A 1 1 44 1 Nízká 8.6 1
20 55 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 55A 1 1 45 1 Střední 18.6 2
21 55 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 55A 1 2 45 1 Střední 11.5 2
22 54 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 54A 1 1 51 1 Nízká 8.8 1
23 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54A 1 2 65 1 Nízká 8.5 1
24 54 Internal Short Circuit Low Vnitřní zkrat – nízká teplota
(Internal Short Circuit Low) 		1 54A 1 1 70 1 Nízká 3.9 1
25 55 Internal Short Circuit High Vnitřní zkrat – vysoká teplota
(Internal Short Circuit High) 		1 55A 1 2 68 1 Vysoká 27.2 3

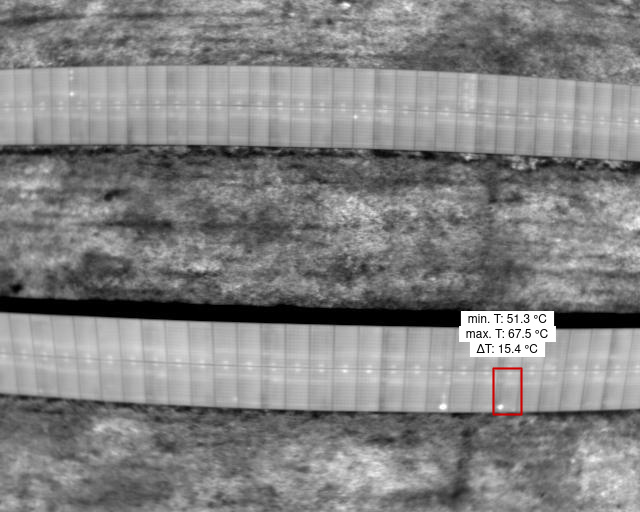

26 55 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 55A 1 2 71 1 Střední 15.4 2
27 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54A 1 1 79 1 Nízká 6.6 1
28 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54A 1 2 87 1 Nízká 8.2 1
29 55 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 55A 1 2 94 1 Střední 11.8 2
30 55 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 55A 1 2 95 1 Nízká 5.4 1
31 55 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 55B 1 1 40 1 Střední 15.3 2
32 55 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 55B 1 1 41 1 Nízká 8.1 1
33 55 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 55B 1 2 41 1 Střední 17 2
34 54 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 54B 1 1 34 1 Nízká 8.5 1
35 54 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 54B 1 2 47 1 Vysoká 22.7 3
36 54 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 54B 1 2 49 1 Střední 10.4 2
37 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54B 1 1 54 1 Nízká 5.9 1
38 55 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 55B 1 2 55 1 Nízká 8 1
39 55 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 55B 1 1 56 1 Střední 15.2 2
40 55 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 55B 1 2 56 1 Nízká 3.6 1

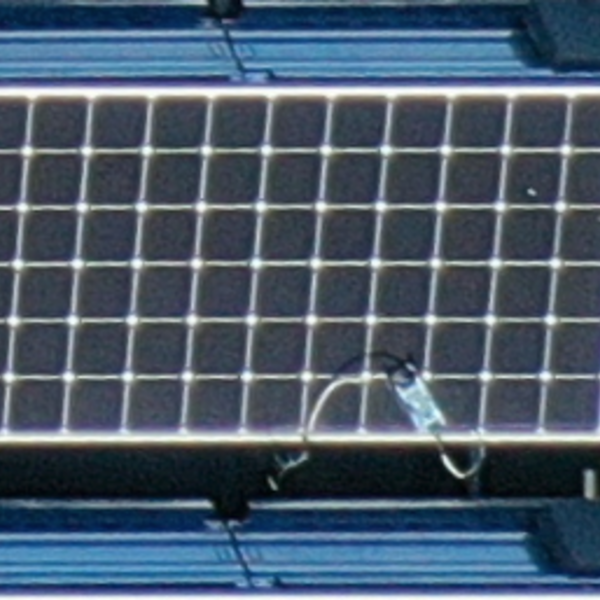

41 55 Physical Obstruction Fyzická překážka
(Physical Obstruction) 		1 55B 1 2 75 1 Nízká 1
42 55 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 55B 1 2 78 1 Střední 19 2
43 55 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 55B 1 2 80 1 Vysoká 25.4 3
44 54 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 54B 1 1 82 1 Vysoká 21.3 3
45 54 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 54B 1 2 78 1 Střední 13 2
46 54 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 54B 1 1 77 1 Střední 13 2
47 54 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 54B 1 2 72 1 Střední 11.4 2
48 54 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 54B 1 2 92 1 Střední 12.3 2
49 56 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 56A 1 1 65 1 Nízká 3 1
50 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56A 1 1 68 1 Nízká 4.1 1
51 1 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 1 7 2 1 1 Nízká 4.8 1
52 1 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		2 1 3 1 1 1 Střední 16 2
53 3 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 3 3 1 1 1 Nízká 6.4 1
54 3 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		2 3 2 2 3 1 Nízká 5.6 1
55 3 Diode Dioda
(Diode) 		2 3 7 1 7 1 Střední 6 2
56 4 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 4 7 2 12 1 Nízká 5.5 1
57 4 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 4 8 2 3 1 Nízká 7.4 1
58 55 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 55B 1 1 94 1 Vysoká 23.6 3
59 55 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 55B 1 2 95 1 Nízká 8.1 1
60 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56A 1 2 34 1 Nízká 6.3 1
61 9 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 9 6 2 7 1 Nízká 4.8 1
62 9 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 9 6 1 14 1 Nízká 3.2 1
63 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56A 1 2 63 1 Nízká 7.4 1
64 56 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 56A 1 2 67 1 Střední 16.1 2
65 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56A 1 1 71 1 Nízká 7.8 1
66 56 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 56A 1 1 75 1 Vysoká 29.1 3
67 56 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 56A 1 2 77 1 Nízká 9.5 1
68 12 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 12 3 1 5 1 Nízká 3.4 1
69 56 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 56B 1 2 73 1 Vysoká 22.4 3
70 56 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 56B 1 2 75 1 Střední 12 2
71 56 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 56B 1 2 79 1 Vysoká 27.4 3
72 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56B 1 2 87 1 Nízká 5.1 1
73 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 2 56 1 Vysoká 30.8 3
74 57 Internal Short Circuit High Vnitřní zkrat – vysoká teplota
(Internal Short Circuit High) 		1 57 1 2 55 1 Vysoká 20.3 3
75 57 Cracking Praskání
(Cracking) 		1 57 1 2 54 1 Vysoká 3
76 57 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 57 1 2 53 1 Nízká 8.4 1
77 57 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 57 1 1 53 1 Nízká 9.2 1
78 57 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 57 1 1 55 1 Nízká 3.4 1
79 57 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 57 1 1 56 1 Nízká 6.7 1
80 57 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 57 1 2 57 1 Střední 14.3 2
81 57 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 57 1 1 58 1 Nízká 8.9 1
82 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 2 59 1 Střední 12.1 2
83 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 1 60 1 Vysoká 26.7 3
84 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 1 61 1 Střední 12.4 2
85 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 1 62 1 Střední 18.5 2
86 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 2 63 1 Střední 10.6 2
87 57 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 57 1 2 64 1 Nízká 6.4 1
88 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 1 65 1 Vysoká 28.7 3
89 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 2 67 1 Vysoká 41.4 3
90 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 2 68 1 Vysoká 38.8 3
91 57 Cracking Praskání
(Cracking) 		1 57 1 2 69 1 Vysoká 3
92 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 2 70 1 Vysoká 31.5 3
93 57 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 57 1 1 71 1 Střední 11.3 2
94 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 1 72 1 Střední 17 2
95 57 Module Modul
(Module) 		1 57 1 2 74 1 Vysoká 3
96 57 Diode Dioda
(Diode) 		1 57 1 1 74 1 Střední 4.8 2
97 57 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 57 1 1 75 1 Střední 17.1 2
98 57 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 57 1 1 76 1 Vysoká 47.1 3

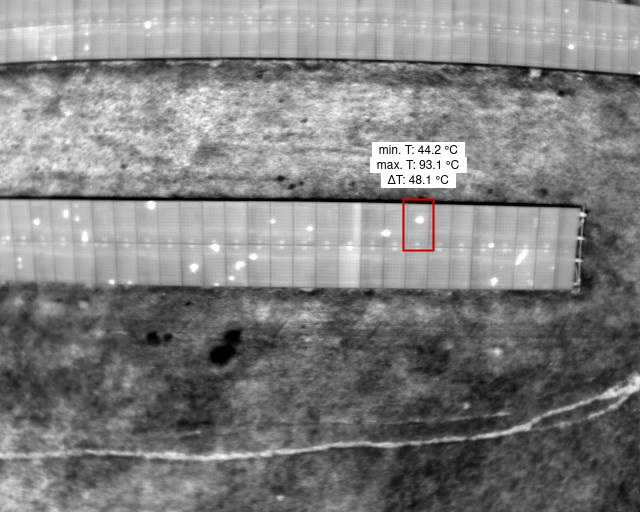

99 57 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 57 1 1 77 1 Vysoká 48.1 3
100 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 1 80 1 Střední 19 2
101 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 2 80 1 Vysoká 27.6 3
102 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 2 81 1 Vysoká 32.6 3
103 57 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 57 1 1 82 1 Nízká 5.2 1
104 57 Cracking Praskání
(Cracking) 		1 57 1 2 82 1 Vysoká 3
105 57 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 57 1 2 83 1 Nízká 5.8 1
106 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 1 45 1 Střední 13.4 2
107 57 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 57 1 1 42 1 Nízká 4.7 1
108 57 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 57 1 2 36 1 Nízká 5.7 1
109 57 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 57 1 1 33 1 Vysoká 33.4 3
110 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 2 21 1 Střední 17 2
111 57 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 57 1 1 21 1 Nízká 5.1 1
112 57 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 57 1 1 17 1 Střední 17 2
113 57 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 57 1 1 14 1 Nízká 8.5 1
114 57 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 57 1 2 4 1 Nízká 9.5 1
115 56 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 56B 1 2 44 1 Nízká 6.5 1
116 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56B 1 2 42 1 Nízká 5.4 1
117 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56B 1 1 101 1 Nízká 7.9 1
118 56 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 56B 1 2 101 1 Vysoká 30.7 3
119 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56B 1 2 105 1 Nízká 8.1 1
120 56 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 56B 1 1 15 1 Střední 10.7 2
121 56 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 56B 1 1 13 1 Vysoká 23.4 3
122 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56B 1 2 13 1 Nízká 9.6 1
123 56 Vegetation Vegetace
(Vegetation) 		1 56B 1 2 11 1 Nízká 1
124 55 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 55B 1 1 28 1 Nízká 6.7 1
125 55 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 55B 1 1 15 1 Nízká 8 1
126 55 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 55B 1 2 8 1 Střední 10.2 2
127 55 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 55B 1 2 7 1 Vysoká 21.1 3
128 55 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 55B 1 2 1 1 Nízká 4.6 1
129 54 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 54B 1 2 25 1 Nízká 8.6 1
130 54 Diode Dioda
(Diode) 		1 54B 1 2 20 1 Střední 6 2
131 54 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 54B 1 2 5 1 Střední 16.3 2
132 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54B 1 2 1 1 Nízká 9 1
133 53 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 53B 1 1 82 1 Střední 10.4 2
134 53 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 53B 1 1 93 1 Vysoká 22.2 3
135 53 Internal Short Circuit High Vnitřní zkrat – vysoká teplota
(Internal Short Circuit High) 		1 53B 1 1 101 1 Vysoká 22.2 3
136 53 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 53B 1 1 101 1 Vysoká 22.2 3
137 53 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 53B 1 1 104 1 Nízká 5.8 1
138 53 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 53B 1 1 36 1 Střední 12.6 2
139 53 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 53B 1 2 11 1 Střední 19 2
140 53 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 53B 1 2 6 1 Nízká 7.5 1
141 56 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 56A 1 2 102 1 Střední 12.4 2
142 56 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 56A 1 2 105 1 Střední 18.4 2
143 56 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 56A 1 1 39 1 Nízká 8.4 1
144 56 Vegetation Vegetace
(Vegetation) 		1 56A 1 2 15 1 Nízká 1
145 56 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 56A 1 1 7 1 Střední 14.3 2
146 56 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 56A 1 1 1 1 Střední 11.1 2
147 55 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 55A 1 1 104 1 Střední 16.3 2
148 55 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 55A 1 2 4 1 Nízká 6.7 1
149 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54A 1 1 98 1 Nízká 3 1
150 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54A 1 2 101 1 Nízká 5.7 1
151 54 Diode Dioda
(Diode) 		1 54A 1 2 17 1 Střední 5.3 2
152 54 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 54A 1 2 4 1 Střední 14.1 2
153 54 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 54A 1 2 3 1 Střední 12.2 2
154 54 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 54A 1 1 5 1 Nízká 3.7 1
155 52 Vegetation Vegetace
(Vegetation) 		1 52B 1 2 49 1 Nízká 1
156 53 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 53A 1 1 93 1 Nízká 6 1
157 53 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 53A 1 2 103 1 Střední 10.8 2
158 53 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 53A 1 2 47 1 Střední 16.6 2
159 52 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 52A 1 2 84 1 Nízká 7.2 1
160 53 Vegetation Vegetace
(Vegetation) 		1 53A 1 2 40 1 Nízká 1
161 53 Vegetation Vegetace
(Vegetation) 		1 53A 1 2 17 1 Nízká 1
162 53 Vegetation Vegetace
(Vegetation) 		1 53A 1 2 16 1 Nízká 1
163 53 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 53A 1 2 12 1 Střední 15.2 2
164 52 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 52A 1 1 102 1 Nízká 2.8 1

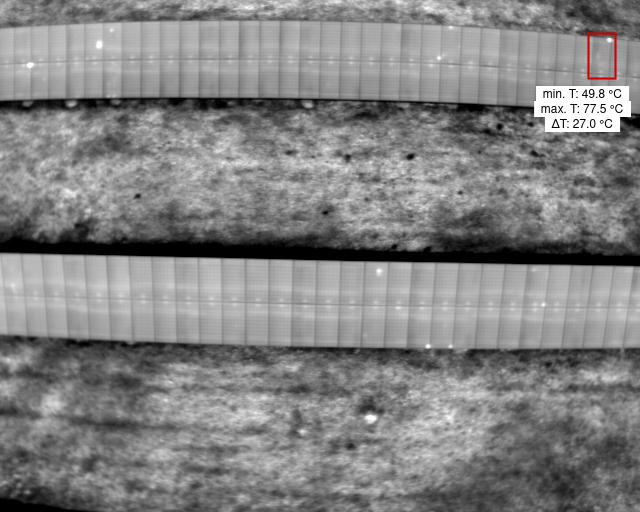

165 52 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 52A 1 1 76 1 Vysoká 27 3
166 52 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 52A 1 1 68 1 Nízká 8.1 1
167 52 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 52A 1 1 67 1 Střední 10.2 2
168 52 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 52A 1 2 51 1 Nízká 3.5 1
169 52 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 52A 1 1 51 1 Nízká 6 1
170 52 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 52A 1 1 50 1 Střední 17.7 2
171 52 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 52A 1 2 47 1 Vysoká 20.8 3
172 52 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 52A 1 1 36 1 Nízká 9.5 1
173 52 Vegetation Vegetace
(Vegetation) 		1 52A 1 2 23 1 Nízká 1
174 52 Vegetation Vegetace
(Vegetation) 		1 52A 1 2 21 1 Nízká 1
175 52 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 52A 1 1 20 1 Nízká 4.9 1
176 52 Vegetation Vegetace
(Vegetation) 		1 52A 1 2 14 1 Nízká 1
177 52 Vegetation Vegetace
(Vegetation) 		1 52A 1 2 13 1 Nízká 1
178 52 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 52A 1 1 5 1 Střední 12.9 2
179 52 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 52B 1 1 100 1 Nízká 6.9 1
180 52 Internal Short Circuit Low Vnitřní zkrat – nízká teplota
(Internal Short Circuit Low) 		1 52B 1 2 53 1 Nízká 5.4 1
181 52 Vegetation Vegetace
(Vegetation) 		1 52B 1 2 50 1 Nízká 1
182 52 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 52B 1 1 36 1 Vysoká 20.9 3
183 52 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 52B 1 2 35 1 Nízká 7.4 1
184 52 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 52B 1 2 26 1 Vysoká 21.6 3
185 52 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 52B 1 2 13 1 Střední 11.7 2
186 51 Vegetation Vegetace
(Vegetation) 		1 51 1 2 81 1 Nízká 1
187 51 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 51 1 2 88 1 Střední 19.9 2
188 51 Internal Short Circuit Low Vnitřní zkrat – nízká teplota
(Internal Short Circuit Low) 		1 51 1 2 100 1 Nízká 8.7 1
189 51 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 51 1 2 65 1 Nízká 9.1 1
190 51 Vegetation Vegetace
(Vegetation) 		1 51 1 2 61 1 Nízká 1
191 51 Vegetation Vegetace
(Vegetation) 		1 51 1 2 60 1 Nízká 1
192 51 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 51 1 1 60 1 Nízká 4.9 1
193 51 Vegetation Vegetace
(Vegetation) 		1 51 1 2 55 1 Nízká 1
194 51 Vegetation Vegetace
(Vegetation) 		1 51 1 2 54 1 Nízká 1
195 51 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 51 1 1 46 1 Vysoká 25.7 3
196 51 Cracking Praskání
(Cracking) 		1 51 1 2 29 1 Vysoká 3
197 51 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 51 1 2 9 1 Nízká 5.5 1
198 51 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 51 1 1 6 1 Vysoká 39.7 3
199 4 Cell High Přehřátí buňky - vysoké
(Cell High) 		1 4C 1 1 1 4 Vysoká 20.3 3
200 1 Diode Dioda
(Diode) 		3 1 2 1 16 1 Střední 3.4 2
201 2 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		3 2 1 1 1 1 Nízká 5.8 1
202 3 Diode Dioda
(Diode) 		3 3 2 1 13 1 Střední 2.7 2
203 3 Diode Dioda
(Diode) 		3 3 3 2 10 1 Střední 5.2 2
204 4 Diode Dioda
(Diode) 		3 4B 1 1 6 1 Střední 1.8 2
205 6 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 6B 1 2 6 1 Nízká 2.7 1
206 7 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 7B 2 2 2 1 Nízká 1.9 1
207 7 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 7B 3 1 16 1 Nízká 3.4 1
208 7 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 7B 3 1 9 1 Nízká 1.9 1
209 7 Diode Dioda
(Diode) 		3 7B 3 1 3 1 Střední 2.5 2
210 7 Diode Dioda
(Diode) 		3 7B 3 1 4 1 Střední 3.7 2
211 7 Diode Dioda
(Diode) 		3 7B 3 1 5 1 Střední 2.8 2
212 7 Diode Dioda
(Diode) 		3 7B 3 1 7 1 Střední 2.6 2
213 7 Diode Dioda
(Diode) 		3 7B 3 1 8 1 Střední 3.7 2
214 7 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 7B 2 1 3 1 Nízká 9.8 1
215 8 Diode Dioda
(Diode) 		3 8B 2 1 9 1 Střední 2.8 2
216 8 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		3 8B 3 2 13 1 Vysoká 30.2 3
217 9 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 9B 1 1 3 1 Nízká 2.6 1
218 10 Diode Dioda
(Diode) 		3 10B 2 1 9 1 Střední 3.8 2
219 13 Diode Multi Dioda - vícenásobná
(Diode Multi) 		3 13 1 1 11 1 Střední 6.9 2
220 14 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 14 5 1 2 2 Nízká 5.2 1
221 15 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		3 15 3 2 3 1 Nízká 3.9 1
222 15 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		3 15 3 2 16 1 Vysoká 33.7 3
223 15 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		3 15 4 1 12 1 Vysoká 27.4 3
224 16 Internal Short Circuit High Vnitřní zkrat – vysoká teplota
(Internal Short Circuit High) 		3 16 3 2 5 1 Vysoká 21.4 3
225 16 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 16 3 2 9 1 Nízká 2.8 1
226 16 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 16 3 2 16 1 Nízká 2.5 1
227 16 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 16 4 1 4 1 Nízká 3.1 1
228 16 Diode Dioda
(Diode) 		3 16 4 1 8 1 Střední 3.8 2
229 17 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		3 17 4 1 1 1 Vysoká 41.1 3
230 17 String Řetězec
(String) 		3 17 2 2 0 0 Vysoká 3
231 17 String Řetězec
(String) 		3 17 2 1 0 0 Vysoká 3
232 18 Cell Low Přehřátí buňky - nízké
(Cell Low) 		3 18 3 2 14 1 Nízká 3.1 1
233 19 Diode Multi Dioda - vícenásobná
(Diode Multi) 		3 19 2 1 14 1 Střední 8.8 2
234 18 Diode Dioda
(Diode) 		3 18 2 2 1 1 Střední 4.2 2
235 19 String Řetězec
(String) 		3 19 1 1 9 1 Vysoká 3
236 19 String Řetězec
(String) 		3 19 1 1 10 1 Vysoká 3
237 19 String Řetězec
(String) 		3 19 1 1 11 1 Vysoká 3
238 19 String Řetězec
(String) 		3 19 1 1 12 1 Vysoká 3
239 19 String Řetězec
(String) 		3 19 1 1 13 1 Vysoká 3
240 19 String Řetězec
(String) 		3 19 1 1 14 1 Vysoká 3
241 19 String Řetězec
(String) 		3 19 1 1 15 1 Vysoká 3
242 19 String Řetězec
(String) 		3 19 1 1 16 1 Vysoká 3
243 19 String Řetězec
(String) 		3 19 1 2 16 1 Vysoká 3
244 19 String Řetězec
(String) 		3 19 1 2 15 1 Vysoká 3
245 19 String Řetězec
(String) 		3 19 1 2 14 1 Vysoká 3
246 19 String Řetězec
(String) 		3 19 1 2 13 1 Vysoká 3
247 19 String Řetězec
(String) 		3 19 1 2 12 1 Vysoká 3
248 19 String Řetězec
(String) 		3 19 1 2 11 1 Vysoká 3
249 19 String Řetězec
(String) 		3 19 1 2 10 1 Vysoká 3
250 19 String Řetězec
(String) 		3 19 1 2 9 1 Vysoká 3
251 19 Diode Multi Dioda - vícenásobná
(Diode Multi) 		3 19 1 2 2 1 Střední 2 2
252 19 String Řetězec
(String) 		3 19 4 2 16 1 Vysoká 3
253 19 String Řetězec
(String) 		3 19 4 2 15 1 Vysoká 3
254 19 String Řetězec
(String) 		3 19 4 2 13 1 Vysoká 3
255 19 String Řetězec
(String) 		3 19 4 2 14 1 Vysoká 3
256 19 String Řetězec
(String) 		3 19 4 2 12 1 Vysoká 3
257 19 String Řetězec
(String) 		3 19 4 2 11 1 Vysoká 3
258 19 String Řetězec
(String) 		3 19 4 2 10 1 Vysoká 3
259 19 String Řetězec
(String) 		3 19 4 2 9 1 Vysoká 3
260 19 String Řetězec
(String) 		3 19 4 1 9 1 Vysoká 3
261 19 String Řetězec
(String) 		3 19 4 1 10 1 Vysoká 3
262 19 String Řetězec
(String) 		3 19 4 1 11 1 Vysoká 3
263 19 String Řetězec
(String) 		3 19 4 1 12 1 Vysoká 3
264 19 String Řetězec
(String) 		3 19 4 1 13 1 Vysoká 3
265 19 String Řetězec
(String) 		3 19 4 1 14 1 Vysoká 3
266 19 String Řetězec
(String) 		3 19 4 1 15 1 Vysoká 3
267 19 String Řetězec
(String) 		3 19 4 1 16 1 Vysoká 3
268 18 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		3 18 5 1 8 2 Vysoká 38.9 3
269 2 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 2E 1 1 7 1 Střední 19.4 2
270 2 Internal Short Circuit Medium Vnitřní zkrat – střední teplota
(Internal Short Circuit Medium) 		1 2E 1 1 6 1 Střední 19.8 2
271 2 Internal Short Circuit Medium Vnitřní zkrat – střední teplota
(Internal Short Circuit Medium) 		1 2E 1 1 5 1 Střední 12.7 2
272 2 Internal Short Circuit Low Vnitřní zkrat – nízká teplota
(Internal Short Circuit Low) 		1 2E 1 1 4 1 Nízká 7.6 1
273 2 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 2E 1 1 11 1 Nízká 7.6 1
274 2 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 2E 1 1 12 1 Střední 17.3 2
275 1 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 1F 1 1 13 1 Nízká 7.7 1
276 1 Internal Short Circuit Medium Vnitřní zkrat – střední teplota
(Internal Short Circuit Medium) 		1 1F 1 1 10 1 Střední 11.7 2
277 1 Internal Short Circuit Low Vnitřní zkrat – nízká teplota
(Internal Short Circuit Low) 		1 1F 1 1 9 1 Nízká 8.7 1
278 1 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 1F 1 1 8 1 Vysoká 27.3 3
279 1 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 1F 1 1 7 1 Nízká 8.1 1
280 1 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 1F 1 1 5 1 Střední 17.3 2
281 1 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 1F 1 1 4 1 Nízká 7.4 1
282 1 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 1F 1 1 3 1 Nízká 8.3 1
283 1 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 1F 1 1 2 1 Nízká 6.3 1
284 1 Diode Dioda
(Diode) 		1 1F 1 1 1 1 Střední 5.3 2
285 1 Diode Dioda
(Diode) 		1 1F 1 1 11 1 Střední 7.6 2
286 2 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 2D 1 1 9 1 Nízká 5 1
287 2 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 2D 1 1 7 1 Nízká 5.1 1
288 1 Diode Dioda
(Diode) 		1 1E 1 1 10 1 Střední 3.6 2
289 1 Diode Dioda
(Diode) 		1 1E 1 1 9 1 Střední 4.8 2
290 1 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 1E 1 1 4 1 Nízká 2.6 1
291 2 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 2D 1 1 4 1 Vysoká 24.3 3
292 2 Cell Multi Medium Přehřátí skupiny buněk – střední
(Cell Multi Medium) 		1 2D 1 1 3 1 Střední 12.7 2
293 2 Module Modul
(Module) 		1 2C 1 1 2 1 Vysoká 3
294 2 Module Modul
(Module) 		1 2C 1 1 1 1 Vysoká 3
295 1 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		1 1C 1 1 4 1 Nízká 7.7 1
296 1 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		1 1C 1 1 5 1 Střední 15.8 2
297 1 Diode Dioda
(Diode) 		1 1C 1 1 6 1 Střední 6.7 2
298 1 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		1 1C 1 1 7 1 Vysoká 27.7 3
299 1 Cell Low Přehřátí buňky - nízké
(Cell Low) 		1 1D 1 1 2 1 Nízká 5.9 1
300 2 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 2 6 1 14 1 Nízká 5 1
301 1 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 1 7 2 15 1 Nízká 8.5 1
302 2 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		2 2 1 1 10 1 Vysoká 44.7 3
303 2 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 2 1 2 1 1 Nízká 5.3 1
304 3 Diode Dioda
(Diode) 		2 3 8 2 15 1 Střední 7.4 2
305 3 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 3 1 1 6 1 Nízká 4.7 1
306 4 Diode Dioda
(Diode) 		2 4 4 2 1 1 Střední 9.4 2
307 4 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		2 4 3 1 9 1 Střední 16 2
308 4 Cell Medium Přehřátí buňky - střední
(Cell Medium) 		2 4 3 1 4 1 Střední 11.9 2
309 4 Diode Multi Dioda - vícenásobná
(Diode Multi) 		2 4 2 1 9 1 Střední 9.1 2
310 5 Module Modul
(Module) 		2 5 3 1 4 1 Vysoká 3
311 5 Diode Dioda
(Diode) 		2 5 2 2 8 1 Střední 7.4 2
312 5 Diode Dioda
(Diode) 		2 5 7 1 14 1 Střední 5.9 2
313 6 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		2 6 4 2 4 1 Nízká 5.8 1
314 6 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 6 2 1 6 1 Nízká 5.5 1
315 6 Cell High Přehřátí buňky - vysoké
(Cell High) 		2 6 2 1 2 1 Vysoká 31.3 3
316 7 Cell Low Přehřátí buňky - nízké
(Cell Low) 		2 7 1 1 14 1 Nízká 3.5 1
317 7 Module Modul
(Module) 		2 7 5 1 11 1 Vysoká 3
318 8 Diode Multi Dioda - vícenásobná
(Diode Multi) 		2 8 3 1 11 1 Střední 9.3 2
319 8 Module Modul
(Module) 		2 8 1 1 3 1 Vysoká 3
320 8 Cell Multi High Přehřátí skupiny buněk – vysoké
(Cell Multi High) 		2 8 6 1 11 1 Vysoká 35 3
321 10 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		2 10 1 2 7 1 Nízká 6.1 1
322 10 Diode Dioda
(Diode) 		2 10 5 2 2 1 Střední 8.7 2
323 11 Diode Dioda
(Diode) 		2 11 2 2 11 1 Střední 9 2
324 11 Cell Multi Low Přehřátí skupiny buněk – nízké
(Cell Multi Low) 		2 11 2 2 6 1 Nízká 4.9 1
325 11 Diode Dioda
(Diode) 		2 11 4 1 9 1 Střední 6 2

Průběh a zpracování leteckého termovizního měření

Pro účely tohoto reportu byla využita metodika letecké termografické inspekce, při níž byly pomocí bezpilotních prostředků (dronů) pořízeny infračervené termální snímky umožňující detailní a vysoce přesné měření teplotních charakteristik fotovoltaických modulů. Vyhodnocení bylo provedeno v souladu s požadavky normy IEC TS 62446-3. Aplikovaná metodika umožňuje detekci teplotních anomálií a účinnou diagnostiku poruchových oblastí systému z letecké perspektivy, přičemž je zajištěna vysoká přesnost lokalizace identifikovaných vad.

Díky optimalizaci letového a snímkovacího procesu byla veškerá data pořízena v krátkém časovém úseku a za homogenních meteorologických podmínek (zejména konstantní intenzity slunečního záření), což minimalizuje vliv proměnných faktorů a umožňuje konzistentní analýzu jednotlivých modulů.

Analýza byla dále podpořena komprehenzivním vyhodnocením leteckých snímků s velmi vysokým prostorovým rozlišením (3 cm/px), což umožnilo identifikaci anomálií na úrovni jednotlivých stringů, modulů i jednotlivých fotovoltaických článků.

Pro zajištění maximální integrity a přesnosti dat byla všechna získaná data (barevné RGB snímky i infračervené IR snímky) ručně kontrolována a vzájemně korelována, čímž byla eliminována možnost chybných interpretací.

Byly analyzovány následující anomálie

  1. Buňka (Cell): Lokální teplotní anomálie na úrovni jediné FV buňky indikující potenciální poruchu článku, typicky způsobenou výrobní vadou, degradací materiálu nebo mechanickým poškozením.
  2. Více buněk (Cell Multi): Vícečetné teplotní anomálie rozprostřené přes několik sousedních buněk jednoho modulu, často signalizující rozsáhlejší defekt struktury nebo degradaci.
  3. Obvod (Circuit): Závada na elektrickém obvodu, projevující se výpadkem nebo podvýkonem více stringů, související s problémy zapojení nebo izolace.
  4. Slučovač (Combiner): Anomálie způsobená závadou v místě slučování více stringů do jednoho stejnosměrného toku, často spojená se špatným spojením, degradací kabeláže nebo selháním ochranných prvků.
  5. Praskliny (Cracking): Výskyt mikroprasklin nebo makrotrhlin ve skleněné či vrstvené struktuře modulu, vedoucí k lokálnímu přehřátí, snížení výkonu a riziku další degradace.
  6. Poškození (Damaged): Mechanické deformace modulu, včetně ohnutí, posunutí, fyzického narušení nebo rozsáhlých prasklin, které mohou způsobovat výrazné ztráty výkonu a zvýšené bezpečnostní riziko.
  7. Delaminace (Delamination): Oddělení vrstev skla, zapouzdřovacího materiálu nebo aktivní vrstvy modulu, vedoucí k degradaci ochranných vlastností, vyšší náchylnosti k infiltraci vlhkosti a snížení výkonu.
  8. Dioda (Diode): Aktivace bypass diody jako důsledek výpadku buňky nebo modulu, signalizující přítomnost závažného lokálního defektu ovlivňujícího část výrobního řetězce.
  9. Poškození vlivem spirály (Helix Damage): Permanentní deformace modulů nebo nosné konstrukce způsobená mechanickým zkroucením trackeru, obvykle v důsledku poruchy řízení pohybu.
  10. Horký bod (Hot Spot): Malá oblast s výrazně vyšší teplotou oproti okolí, indikující vadné spoje, degradaci článků nebo částečné zastínění, s vysokým rizikem vzniku dalších poruch.
  11. Více horkých bodů (Hot Spot Multi): Výskyt několika horkých bodů v rámci jednoho modulu, typicky na tenkovrstvých panelech, indikující rozsáhlejší strukturální poškození.
  12. Vnitřní zkrat (Internal Short Circuit): Výsledná anomálie vzniklá v důsledku vnitřního zkratu v modulu, způsobujícího lokální zahřívání a výrazné snížení výkonu.
  13. Měnič (Inverter): Závada na střídači převádějícím DC na AC proud, projevující se nefunkčností připojených stringů a ovlivňující velké části systému.
  14. Připojovací skříň (Junction Box): Teplotní anomálie v místě připojení stringů na modulu, často indikující vadné spoje, korozní poškození nebo přehřátí elektrických kontaktů.
  15. Chybějící modul (Missing): Fyzicky absentující modul, který byl dle projektové dokumentace instalován, nebo jeho odstranění bez aktualizace dokumentace.
  16. Modul (Module): Celková teplotní anomálie na úrovni celého modulu, často indikující výpadek bypass diod, vnitřní poškození nebo degradaci celé jednotky.
  17. Fyzická překážka (Physical Obstruction): Přítomnost cizího předmětu (např. listy, kameny, sníh) na povrchu panelu způsobující stínění a lokální pokles výkonu.
  18. Obrácená polarita (Reverse Polarity): Elektrické zapojení s nesprávnou polaritou, vedoucí ke ztrátě výkonu, potenciálnímu poškození zařízení a riziku poruch.
  19. Stínění (Shading): Blokování slunečního záření vegetací, konstrukcemi nebo jinými objekty, s přímým dopadem na snížení účinnosti výroby energie.
  20. Znečištění (Soiling): Usazení prachu, špíny, ptačího trusu nebo jiných nečistot na povrchu panelů, vedoucí k nerovnoměrnému oslunění a snížení výkonu.
  21. String (String): Sada FV modulů zapojených v sérii, kde závady v jednotlivých modulech nebo spojích ovlivňují výkon celé skupiny.
  22. Sklon trackeru (Tracker Tilt): Nesprávné nastavení úhlu trackeru ovlivňující schopnost systému optimalizovat výrobu energie během dne.
  23. Podvýkonný string (Underperforming String): String vykazující výrazně nižší teplotní rozdíl (a tím výkon) oproti sousedním stringům, obvykle indikující částečné defekty.
  24. Vegetace (Vegetation): Zastínění modulů vegetací (tráva, keře, stromy) snižující přímý dopad slunečního záření a účinnost systému.

Příklady anomálií

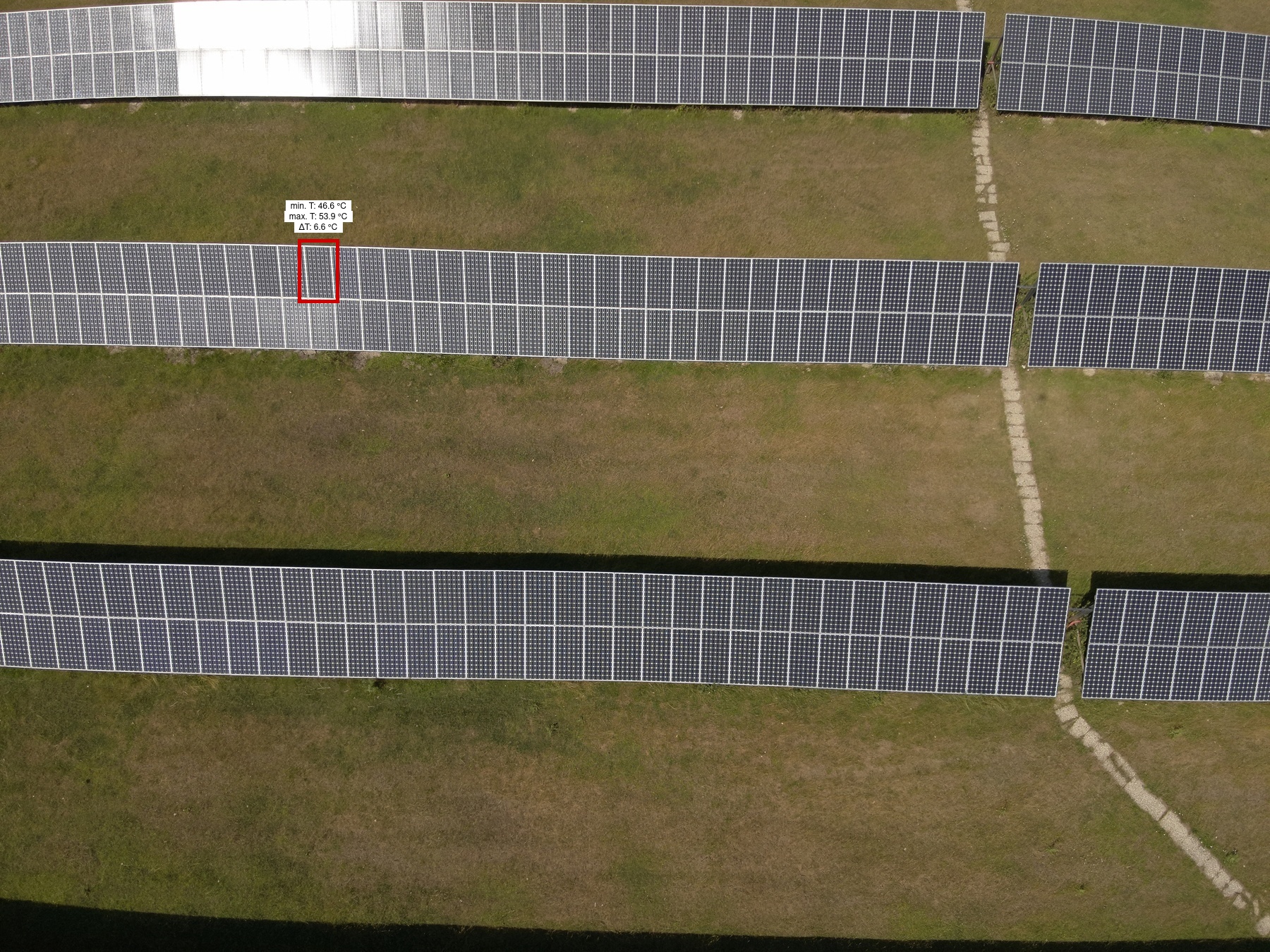

Cell High (Přehřátí buňky - vysoké)

Anomálie, kdy je teplota buňky vyšší než teplota okolní oblasti, a to o více než o 20 stupňů Celsia

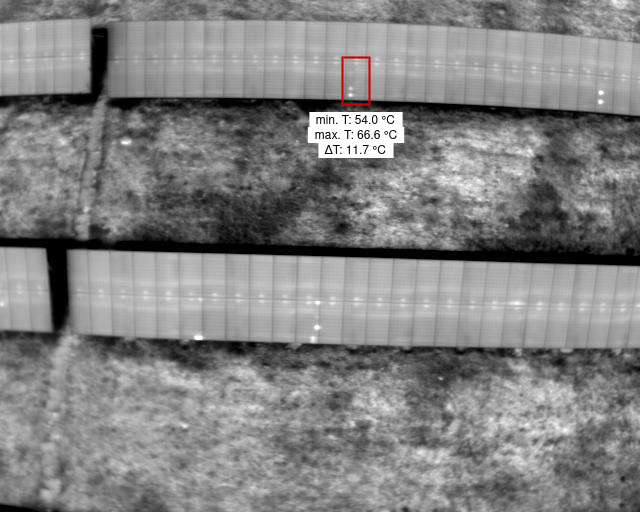

Cell Medium (Přehřátí buňky - střední)

Anomálie, kdy je teplota buňky vyšší než teplota okolní oblasti, a to o 10 - 20 stupňů Celsia

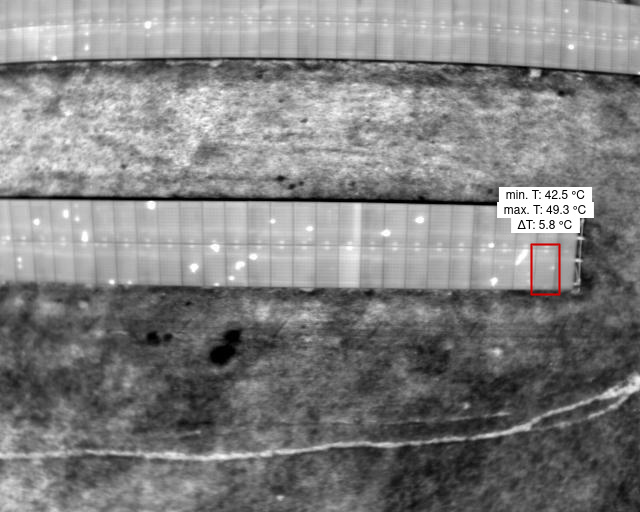

Cell Low (Přehřátí buňky - nízké)

Anomálie, kdy je teplota buňky vyšší než teplota okolní oblasti, ne však více než o 10 stupňů Celsia

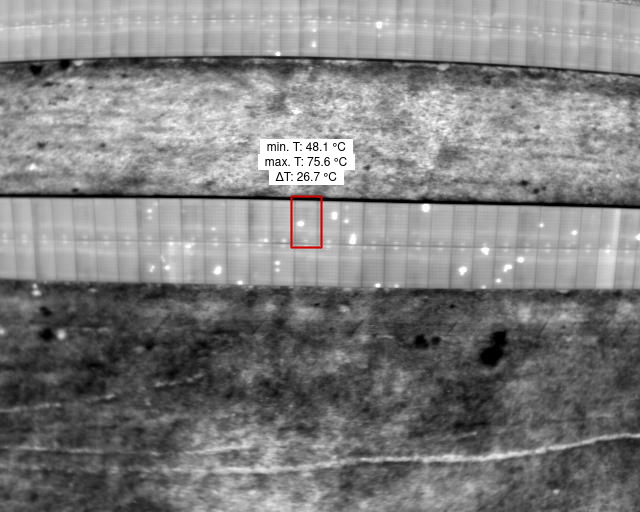

Cell Multi High (Přehřátí skupiny buněk – vysoké)

Přehřátí skupiny buněk, kdy je teplota oblasti anomálie vyšší než teplota okolní oblasti, a to o více než 20 stupňů celsia

Cell Multi Medium (Přehřátí skupiny buněk – střední)

Přehřátí skupiny buněk, kdy je teplota oblasti anomálie vyšší než teplota okolní oblasti, a to o 10 - 20 stupňů Celsia

Cell Multi Low (Přehřátí skupiny buněk – nízké)

Přehřátí skupiny buněk, kdy je teplota oblasti anomálie vyšší než teplota okolní oblasti, ne však o více než 10 stupňů celsia

Internal Short Circuit High (Vnitřní zkrat – vysoká teplota)

Anomálie více buněk, která nastala v rámci hranic diod/y a kde je teplota vyšší než okolní oblast, a to o více než 20 stupňů Celsia

Internal Short Circuit Medium (Vnitřní zkrat – střední teplota)

Anomálie více buněk, která nastala v rámci hranic diod/y a kde je teplota vyšší než okolní oblast, a to o 10 - 20 stupňů Celsia

Internal Short Circuit Low (Vnitřní zkrat – nízká teplota)

Anomálie více buněk, která nastala v rámci hranic diod/y a kde je teplota vyšší než okolní oblast, ne však o více než 10 stupňů Celsia

Diode (Dioda)

Bajpasovaná dioda poskytuje tok proudu około vadné buňky nebo modulu. Anomálie typu dioda je indikovaná jako bypassovaná dioda – obvykle zasahující 1/3 modulu.

Diode Multi (Dioda - vícenásobná)

Vícenásobná aktivovaná bypassovaná dioda – obvykle zasahující 2/3 modulu.

Module (Modul)

Teplota celého modulu je vysoká v porovnání s okolní oblastí.

String (Řetězec)

Anomálie typu string zasahuje několik modulů zapojených do řetězce najednou. Anomálie řetězce pak ukazuje chybu v sousedních modulech odpovídajících rozložení řetězce a ovlivňuje všechny moduly řetězce.

Cracking (Praskání)

Anomálie modulu způsobená praskáním povrchu.

Vegetation (Vegetace)

Moduly jsou blokovány vegetací.

Physical Obstruction (Fyzická překážka)

Fyzická překážka nebo objekt na povrchu modulu, které blokují sluneční záření a/nebo způsobují stín.
